光模塊原理

來源: 電子產品世界
2020-09-10
類別:基礎知識
eye 35
文章創建人 拍明

原標題:光模塊原理

光模塊(Optical Transceiver)是光通信系統中的核心器件,用于實現電信號與光信號的相互轉換,是光纖通信網絡中數據傳輸?shù)年P(guān)鍵組件。其核心原理基于激光發射、光電探測、信號調制與解調,廣泛應用于數據中心、電信網絡、5G基站等領域。


一、光模塊的基本功能與組成

1. 光模塊的主要功能

  • 電光轉換(E/O):將電信號轉換為光信號,通過光纖傳輸。

  • 光電轉換(O/E):將光纖傳輸?shù)墓庑盘栠€原為電信號。

  • 信號調制與解調:支持多種調制格式(如NRZ、PAM4),適應高速數據傳輸需求。

  • 協議兼容:支持以太網、FC、SDH等多種通信協議。

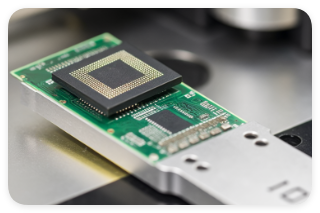

2. 光模塊的典型組成

光模塊通常由以下部分構成:


組件名稱功能描述關鍵技術
激光器(LD)將電信號轉換為光信號(發射端)。分布式反饋激光器(DFB)、垂直腔面發射激光器(VCSEL)。
光電探測器(PD)將光信號轉換為電信號(接收端)。PIN光電二極管、雪崩光電二極管(APD)。
驅動芯片驅動激光器發光,控制發射功率和調制速率。高速電流驅動器、預加重技術。
跨阻放大器(TIA)將光電探測器輸出的微弱電流信號轉換為電壓信號并放大。低噪聲、高帶寬設計。
限幅放大器(LA)對放大后的信號進行整形和限幅,提高信號質量。自動增益控制(AGC)、均衡技術。
微控制器(MCU)控制光模塊的工作狀態(如溫度、功率、告警監測)。數字診斷監控(DDM)、I2C接口。
接口與封裝提供電接口(如SFP、QSFP)和光接口(如LC、MPO)。熱插拔設計、小型化封裝(如QSFP-DD、OSFP)。



二、光模塊的工作原理

1. 電光轉換(發射端)

  • 信號調制

    • 電信號通過驅動芯片調制激光器的電流或電壓,控制激光器的輸出光功率。

    • 調制方式:直接調制(DML)或外調制(EML,如馬赫-曾德爾調制器)。

  • 光信號輸出

    • 激光器發射的光信號通過光纖耦合器進入光纖傳輸。

2. 光電轉換(接收端)

  • 光信號接收

    • 光電探測器(如PIN或APD)將接收到的光信號轉換為微弱電流信號。

  • 信號放大與整形

    • 跨阻放大器(TIA)將電流信號轉換為電壓信號并放大。

    • 限幅放大器(LA)對信號進行整形和限幅,恢復原始電信號。

3. 信號處理與監控

  • 數字診斷監控(DDM)

    • 微控制器實時監測光模塊的工作參數(如溫度、電壓、光功率、偏置電流),并通過I2C接口上報給主機。

  • 自動增益控制(AGC)

    • 根據接收信號強度動態調整放大器增益,確保信號質量穩定。


三、光模塊的關鍵技術指標

1. 傳輸速率

  • 定義:光模塊支持的最大數據傳輸速率(如10Gbps、40Gbps、100Gbps、400Gbps)。

  • 影響因素:激光器調制速率、探測器響應速度、信號處理帶寬。

2. 傳輸距離

  • 定義:光模塊在特定光纖類型(如單模/多模)下的最大傳輸距離。

  • 分類

    • 短距(SR):多模光纖,傳輸距離≤300米(如100G SR4)。

    • 中距(LR/ER):單模光纖,傳輸距離10km~40km(如100G LR4)。

    • 長距(ZR):單模光纖,傳輸距離≥80km(如100G ZR)。

3. 波長與光譜特性

  • 常用波長:850nm(多模)、1310nm(單模)、1550nm(單模長距)。

  • 光譜寬度:激光器的發射光譜寬度(如CWDM/DWDM模塊的波長間隔)。

4. 靈敏度與過載光功率

  • 靈敏度:接收端能夠可靠檢測的最小光功率(如-14dBm)。

  • 過載光功率:接收端能夠承受的最大光功率(如0dBm)。

5. 消光比(ER)

  • 定義:激光器發射“1”電平和“0”電平的光功率比值(通常≥3dB)。

  • 影響:消光比越高,信號質量越好,誤碼率越低。

6. 眼圖質量

  • 定義:通過眼圖評估信號的抖動、噪聲和失真程度。

  • 標準:眼圖張開度越大,信號質量越好。


四、光模塊的類型與封裝

1. 按傳輸速率分類

  • 低速光模塊:1Gbps、10Gbps(如SFP、SFP+)。

  • 高速光模塊:25Gbps、40Gbps、100Gbps、400Gbps(如QSFP28、QSFP-DD)。

2. 按傳輸距離分類

  • 短距光模塊:多模光纖,如100G SR4(≤100米)。

  • 中距光模塊:單模光纖,如100G LR4(10km)。

  • 長距光模塊:單模光纖,如100G ER4(40km)、100G ZR(80km)。

3. 按封裝形式分類


封裝類型尺寸速率支持應用場景
SFP13.4×8.5×5.61Gbps、10Gbps數據中心、企業網。
SFP+13.4×8.5×5.610Gbps數據中心、電信接入網。
QSFP2818.35×8.5×7.5100Gbps數據中心、核心網。
QSFP-DD18.35×8.5×7.5400Gbps超大規模數據中心、5G前傳。
OSFP22.63×10.74×7.5400Gbps、800Gbps超大規模數據中心、高性能計算。


4. 按波分復用(WDM)分類

  • CWDM光模塊:粗波分復用,波長間隔20nm(如1270nm~1610nm)。

  • DWDM光模塊:密波分復用,波長間隔0.8nm(如C波段1530nm~1565nm)。


五、光模塊的應用場景

1. 數據中心

  • 服務器互聯:短距光模塊(如100G SR4)用于機架內服務器與交換機互聯。

  • 核心網:高速光模塊(如400G QSFP-DD)用于數據中心間互聯。

2. 電信網絡

  • 5G前傳:25G SFP28光模塊用于基站與匯聚設備互聯。

  • 城域網/骨干網:長距光模塊(如100G ZR)用于跨城/跨國傳輸。

3. 企業網

  • 園區網:10G SFP+光模塊用于企業交換機互聯。

  • 存儲網絡:FC光模塊用于SAN存儲區域網。

4. 工業與特殊場景

  • 工業以太網:寬溫光模塊(-40℃~85℃)用于惡劣環境。

  • 航空航天:高可靠光模塊用于衛星通信。


六、光模塊的常見問題與解決方案


問題類型可能原因解決方案
光功率不足激光器老化、光纖損耗過大、連接器污染。更換激光器、檢查光纖鏈路、清潔連接器。
誤碼率高信號質量差、消光比不足、眼圖閉合。優化驅動電路、提高消光比、調整接收端均衡。
溫度過高散熱不良、環境溫度過高。優化散熱設計、使用寬溫光模塊。
兼容性問題協議不匹配、速率不一致。確認光模塊與設備協議、速率兼容性。
光纖連接故障光纖斷裂、連接器未插緊。檢查光纖鏈路、重新插拔連接器。



七、光模塊的未來發展趨勢

  1. 高速率與高密度

    • 800G、1.6T光模塊逐步商用,封裝形式向OSFP、QSFP112演進。

  2. 硅光子技術

    • 基于硅基光電子學的光模塊(如硅光調制器、探測器)降低成本、提高集成度。

  3. 相干光通信

    • 相干光模塊(如400G ZR+)用于長距傳輸,提升頻譜效率。

  4. 共封裝光學(CPO)

    • 將光模塊與交換芯片共封裝,降低功耗和延遲,適用于超大規模數據中心。

  5. 人工智能與自動化

    • 通過AI優化光模塊參數,實現自適應調制、動態功率調整。


八、總結

光模塊通過電光轉換、光電轉換、信號調制與解調,實現光纖通信中的數據傳輸。其核心是激光器、探測器、驅動芯片和信號處理電路,關鍵指標包括傳輸速率、距離、波長、靈敏度和消光比

  • 封裝選擇:根據應用場景選擇SFP、QSFP或OSFP等封裝形式。

  • 未來方向:高速率、高密度、硅光子、相干通信和CPO技術將推動光模塊持續升級。

隨著5G、數據中心和云計算的快速發展,光模塊將在高速互聯、長距傳輸和低功耗方面發揮越來越重要的作用,成為光通信系統的核心驅動力。
