原標題：光伏并網逆變器原理

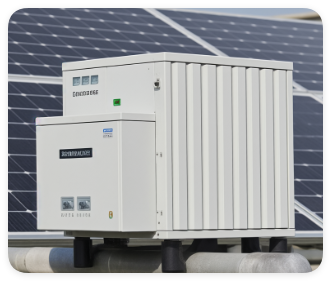

光伏并網逆變器是光伏發電系統的核心設備，其作用是將光伏陣列產生的直流電（DC）轉換為交流電（AC），并使其與電網的電壓、頻率和相位同步，最終將電能饋入電網。以下是其工作原理、關鍵技術、分類及核心功能的全面解析。

一、核心工作原理

光伏并網逆變器通過以下步驟實現直流到交流的轉換及并網：

1. 直流輸入與濾波：

• 光伏陣列輸出的直流電首先經過輸入濾波器（如電感、電容），濾除高頻噪聲和紋波，確保輸入電壓穩定。

2. DC-DC升壓（可選）：

• 若光伏電池電壓低于并網電壓（如220V/380V），需通過Boost電路將電壓升至合適值（如400~800V DC）。

• MPPT（最大功率點跟蹤）：通過調節Boost電路的占空比，動態調整工作點，確保光伏陣列始終輸出最大功率。

3. DC-AC逆變：

• 升壓后的直流電通過全橋逆變電路（由IGBT或MOSFET組成）轉換為高頻交流電（通常為幾千赫茲）。

• 逆變電路通過PWM（脈寬調制）技術控制開關管的通斷，生成近似正弦波的交流電。

4. 交流濾波與輸出：

• 高頻交流電經過LC濾波器（電感+電容）濾除高頻諧波，輸出純凈的正弦波交流電。

• 輸出電壓和頻率需與電網同步（如50Hz/60Hz，220V/380V）。

5. 并網同步與控制：

• 通過鎖相環（PLL）技術實時監測電網的相位和頻率，調整逆變器輸出，確保與電網完全同步。

• 逆變器需滿足電網的并網標準（如電壓波動、諧波含量、功率因數等）。

二、關鍵技術

1. 最大功率點跟蹤（MPPT）：

• 光伏電池的輸出功率隨光照和溫度變化，MPPT算法（如擾動觀察法、電導增量法）動態調整工作點，確保始終在最大功率點運行。

• 示例：若光伏電池最大功率點電壓為30V，逆變器通過Boost電路將電壓升至400V DC，同時保持功率不變（P=V×I）。

2. PWM調制技術：

• 通過高頻開關（通常10~20kHz）生成PWM波，再經濾波得到正弦波。

• 類比：類似于通過快速開關水龍頭控制水流，最終得到穩定的水流。

3. 孤島效應保護：

• 被動檢測：監測電壓、頻率、相位突變。

• 主動檢測：注入小擾動信號，檢測電網響應。

• 當電網斷電時，逆變器需在毫秒級時間內檢測到并停止輸出，防止向斷電電網供電（危及維修人員安全）。

• 檢測方法包括：

4. 低電壓穿越（LVRT）：

• 當電網電壓短暫跌落時，逆變器需保持并網運行，并向電網提供無功功率支持電網恢復。

三、并網逆變器的分類

根據功率等級和應用場景，并網逆變器可分為以下類型：

四、并網逆變器的核心功能

1. 電能質量保障：

• 輸出電壓總諧波失真（THD）<5%，功率因數接近1。

2. 安全保護：

• 過壓、過流、短路、漏電保護，孤島效應檢測。

3. 通信與監控：

• 通過RS485、以太網、Wi-Fi等接口與上位機通信，實時監測發電量、故障信息。

4. 環境適應性：

• 寬溫度范圍（-25℃~+60℃），防塵防水（IP65以上）。

五、并網逆變器的工作流程

1. 啟動階段：

• 檢測輸入電壓是否滿足啟動條件（如>200V DC）。

• 初始化MPPT算法，調整Boost電路占空比。

2. 并網階段：

• 通過PLL同步電網相位，逐步增加輸出功率。

• 實時監測電網狀態，調整輸出電流和功率因數。

3. 停機階段：

• 電網斷電或故障時，快速切斷輸出（<20ms）。

• 關機后釋放電容儲能，確保安全。

六、優缺點分析

七、發展趨勢

1. 高效率與高功率密度：

• 采用第三代半導體（如SiC、GaN）器件，降低開關損耗，提高效率（>99%）。

2. 智能化與數字化：

• 集成AI算法，實現故障預測、自適應MPPT。

3. 多能互補與儲能集成：

• 光伏+儲能+電網協同控制，提升系統靈活性。

4. 模塊化與標準化：

• 簡化安裝與維護，降低運維成本。

總結

光伏并網逆變器通過DC-DC升壓、DC-AC逆變、濾波和并網同步等步驟，將光伏電池的直流電高效轉換為符合電網要求的交流電。其核心技術包括MPPT、PWM調制、孤島保護等，而應用場景覆蓋戶用、工商業和大型電站。隨著技術進步，逆變器正朝著高效率、智能化、模塊化方向發展，為光伏發電的大規模并網和高效利用提供關鍵支持。
