原標題：電容耦合原理

1. 核心概念

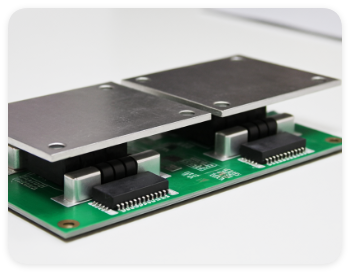

電容耦合（Capacitive Coupling）是一種利用電容器的“隔直通交”特性，在電路中傳遞交流信號（AC）而阻斷直流信號（DC）的技術。

• 隔直：電容對直流信號表現為高阻抗（相當于開路），阻止直流分量通過。

• 通交：電容對交流信號表現為低阻抗（隨頻率升高阻抗降低），允許交流分量通過。

2. 工作原理

• 電容的阻抗特性：
  電容的阻抗（ZC）與頻率成反比：

ZC=2πfC1

• 直流信號（f=0）：ZC→∞，電容相當于開路，直流無法通過。

• 交流信號（f>0）：ZC隨頻率升高而降低，交流信號可通過。

• 信號傳遞過程：
  輸入信號（含直流和交流分量）通過電容后，直流分量被阻斷，交流分量通過并傳遞到下一級電路。

3. 典型應用場景

• 音頻放大器：

• 輸入信號（如麥克風輸出）可能包含直流偏置，通過電容耦合隔離直流，避免放大器飽和。

• 信號調理電路：

• 傳感器輸出信號（如溫度傳感器）可能疊加直流偏置，通過電容耦合提取交流成分。

• 多級放大器級聯：

• 各級放大器之間通過電容耦合，避免直流偏置的累積影響。

4. 關鍵設計要點

• 耦合電容的選擇：

• 低頻信號（如音頻）：需較大電容（如1μF~10μF）以降低低頻阻抗。

• 高頻信號（如射頻）：可用較小電容（如pF級）。

• 容值：需根據信號頻率和負載阻抗確定。

• 耐壓值：需高于信號的最大電壓。

• 負載阻抗的影響：

• 耦合電容與下一級輸入阻抗構成高通濾波器，截止頻率為：

需確保截止頻率遠低于信號最低頻率，避免信號衰減。

• 直流偏置的處理：

• 若下一級電路需要直流偏置，需在耦合電容后添加偏置電路（如電阻分壓網絡）。

5. 優缺點分析

6. 實際應用案例

• 音頻放大器輸入級：

• 輸入信號（如麥克風輸出）通過10μF電容耦合到放大器，隔離直流偏置。

• 示波器探頭：

• 10:1探頭通常內置耦合電容，用于隔離被測信號的直流分量。

7. 常見問題與解決

• 問題1：低頻信號衰減

• 原因：耦合電容容值過小或負載阻抗過高，導致截止頻率過高。

• 解決：增大電容容值或降低負載阻抗。

• 問題2：直流偏置未完全隔離

• 原因：電容漏電或信號中存在極低頻成分。

• 解決：選擇高質量電容或增加濾波級數。

總結

電容耦合是一種簡單有效的信號傳遞技術，適用于需要隔離直流而傳遞交流的場景。其核心是利用電容的頻率特性，通過合理選擇電容容值和負載阻抗，實現信號的無損傳遞。在實際設計中，需注意截止頻率、耐壓值和直流偏置的處理，以確保電路性能。
