原標題：采用CD40l06的車燈控制電路設計

一、設計目標

利用CD40106（六反相施密特觸發器）設計車燈控制電路，實現以下功能：

1. 光控開關：根據環境光線自動開啟/關閉車燈（如夜間自動亮燈）。

2. 延時關閉：車輛熄火后車燈延遲熄滅（如30秒），方便夜間下車照明。

3. 抗干擾能力：通過施密特觸發器特性，避免光線或電源波動導致的誤觸發。

4. 低成本與可靠性：僅使用基礎元件，適合車載環境。

二、核心元件與功能

三、電路設計原理

1. 光控觸發

• 光敏電阻與固定電阻組成分壓電路，輸出電壓隨光線變化。

• CD40106的施密特觸發器輸入端接分壓點，輸出高/低電平控制后續電路。

• 施密特觸發器的遲滯特性可避免光線波動導致的誤觸發。

2. 延時關閉

• 方案1：使用555定時器配置為單穩態模式，觸發后延時熄滅。

• 方案2：利用CD40106的RC充放電電路實現簡單延時（但精度較低）。

• 本設計推薦555定時器實現延時，CD40106僅用于光控與信號整形。

3. 繼電器驅動

• CD40106輸出通過三極管（如2N2222）驅動繼電器線圈。

• 繼電器觸點控制車燈（12V/24V），實現強電與弱電隔離。

四、詳細電路圖與步驟

1. 光控觸發電路（CD40106）

VCC (5V) → 10kΩ電阻 → 光敏電阻 → GND 分壓點 → CD40106輸入端（如引腳1） CD40106輸出端（引腳2） → 三極管基極（通過1kΩ電阻）

• 工作原理：

• 光線暗時，光敏電阻阻值增大，分壓點電壓升高，CD40106輸出低電平（三極管截止，繼電器斷開）。

• 光線亮時，分壓點電壓降低，CD40106輸出高電平（三極管導通，繼電器吸合，車燈點亮）。

• 注意：此處邏輯需根據實際需求調整（如夜間亮燈需反相，可通過額外反相器或調整電路實現）。

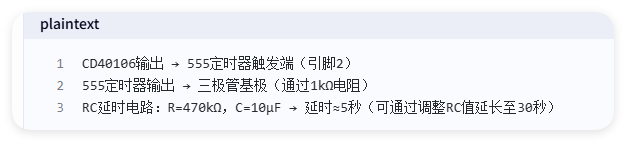

2. 延時關閉電路（555定時器）

• 工作原理：

• 車輛熄火后，CD40106輸出信號觸發555定時器，555輸出高電平維持一段時間（由RC決定），隨后自動跳變?yōu)榈碗娖?，繼電器斷開，車燈熄滅。

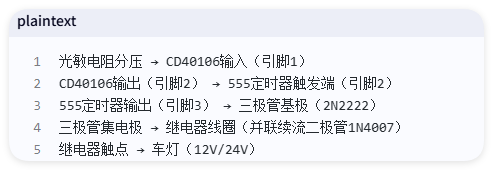

3. 完整電路連接

五、代碼與邏輯優化（可選）

• 若使用MCU（如Arduino），可替代CD40106與555定時器，實現更靈活的控制：

const int lightSensor = A0;    // 光敏電阻接模擬輸入 const int relayPin = 8;        // 繼電器控制引腳 const int delayTime = 30000;   // 延時30秒 void setup() {  pinMode(relayPin, OUTPUT);  digitalWrite(relayPin, LOW); // 初始關閉車燈 } void loop() {  int lightValue = analogRead(lightSensor);  if (lightValue < 500) {      // 光線暗時點亮車燈    digitalWrite(relayPin, HIGH);  } else {    delay(delayTime);          // 光線亮時延時關閉    digitalWrite(relayPin, LOW);  } }

六、調試與優化

1. 光控閾值調整

• 調節光敏電阻分壓電阻值，確保僅在夜間觸發。

• 使用電位器替代固定電阻，便于現場調試。

2. 延時時間調整

• 更換555定時器的RC元件值，優化延時時間（如30秒）。

• 使用可調電容（如10-100μF）實現更靈活的延時。

3. 抗干擾設計

• 在光敏電阻分壓點添加濾波電容（如0.1μF），抑制高頻噪聲。

• 使用CD40106的施密特觸發器特性，避免信號抖動。

4. 繼電器保護

• 繼電器線圈并聯續流二極管（如1N4007），防止反向電動勢損壞電路。

七、應用場景與擴展

1. 汽車車燈控制

• 替代傳統機械開關，實現自動光控與延時關閉。

2. 摩托車/電動車照明

• 簡化電路，降低成本。

3. 擴展功能

• 添加振動傳感器，實現“開門亮燈”功能。

• 結合藍牙模塊，實現手機遠程控制。

八、成本與可行性

• 元件成本：約10-20元（CD40106約2元，555定時器約1元，光敏電阻約1元，繼電器約5元）。

• 技術難度：適合電子愛好者或中級工程師實現，需掌握基礎電路知識。

• 可靠性：CD40106與555定時器均為成熟元件，穩定性高。

九、總結

本設計通過CD40106與555定時器實現了車燈的光控與延時關閉功能，核心優勢在于：

1. 低成本：僅需少量基礎元件。

2. 抗干擾：施密特觸發器特性避免誤觸發。

3. 易擴展：可結合MCU實現更復雜邏輯。

替代方案：

• 若需更精確控制，可直接使用MCU（如Arduino Nano），替代CD40106與555定時器，實現全數字化控制。

• 示例代碼（Arduino實現光控+延時）：

const int lightSensor = A0; const int relayPin = 8; unsigned long lastActiveTime = 0; bool isLightOn = false; void setup() {  pinMode(relayPin, OUTPUT); } void loop() {  int lightValue = analogRead(lightSensor);  if (lightValue < 500 && !isLightOn) {    digitalWrite(relayPin, HIGH);    isLightOn = true;    lastActiveTime = millis();  } else if (isLightOn && millis() - lastActiveTime > 30000) {    digitalWrite(relayPin, LOW);    isLightOn = false;  } }通過以上設計，可快速實現一個功能完善的車燈控制電路！
