原標題：電流互感器符號有哪些，電流互感器符號的含義是什么

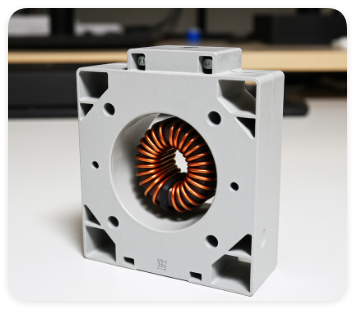

電流互感器（Current Transformer, CT）的符號用于電氣圖紙中標識其類型、功能及關鍵參數。以下是核心符號及其含義的直接說明：

一、基本符號含義

1. 圓形鐵芯

• 表示互感器的磁路結構，用于傳遞一次電流的磁通。

2. 垂直線（一次繞組）

• 代表主回路電流路徑，可能為單匝導線或穿心式結構。

3. 水平線及箭頭（二次繞組）

• 表示二次電流輸出方向，箭頭指向負載（如儀表、繼電器）。

二、擴展符號含義

1. 多繞組標識

• 多個水平線或分支表示多個二次繞組，用于同時提供測量和保護信號。

2. 穿心式結構

• 水平線貫穿圓形鐵芯，表示一次導線直接穿過互感器，無需額外接線。

3. 保護級標識

• 符號旁標注“P”或“TP”，表示該互感器專用于繼電保護，具備特定暫態特性。

4. 零序檢測標識

• 符號標注“0”或“3?”（三個互感器組合），用于檢測三相不平衡或接地故障電流。

三、標注含義

1. 額定變比

• 如“100/5A”，表示一次額定電流100A，二次額定電流5A。

2. 準確級

• 測量級（如0.2S）：高精度，適用于計費或精密測量。

• 保護級（如5P10）：在10倍額定電流下誤差不超過5%，適用于保護回路。

3. 額定負荷

• 如“5VA”，表示二次側允許的最大負載容量，超出可能影響精度。

4. 極性標識

• 標注“P1”（一次進線端）和“S1”（二次同名端），確保減極性接線（一次電流與二次電流相位一致）。

四、應用場景與符號關聯

1. 測量用途

• 使用基本符號，標注高精度準確級（如0.2S）和適當額定負荷。

2. 保護用途

• 使用保護級符號，標注暫態特性（如TPY）或準確限值系數（如5P20）。

3. 零序保護

• 使用零序符號，標注零序變比（如50/1A）和平衡特性要求。

4. 多回路需求

• 使用多繞組符號，標注不同變比和負荷分配（如一個繞組接計量表，另一個接保護裝置）。

五、關鍵注意事項

1. 極性正確性

• 接線時必須嚴格匹配P1-S1、P2-S2，否則可能導致測量錯誤或保護拒動。

2. 二次側開路風險

• 嚴禁二次側開路，否則會因高電壓損壞設備或危及人身安全。

3. 負荷匹配

• 二次側負載（如儀表、繼電器）的總阻抗需在額定負荷范圍內。

4. 保護級選擇

• 根據系統短路電流特性選擇暫態特性（如TP級）或準確限值系數（如10P20）。

總結

• 符號識別：通過圖形元素（圓形、垂直線、水平線）和標注（變比、準確級）快速理解互感器功能。

• 應用匹配：根據測量、保護或零序需求選擇對應符號和參數。

• 安全規范：嚴格遵循極性、負荷和操作要求，確保系統可靠運行。

通過以上內容，可清晰掌握電流互感器符號的核心含義及其在電力系統中的實際應用邏輯。
