原標題：開關二極管怎么測量好壞

開關二極管的好壞測量主要圍繞其單向?qū)щ娦?/span>和擊穿特性展開，可通過萬用表或?qū)Ｓ脙x器快速判斷。以下從測量工具選擇、測試步驟、典型故障判斷、注意事項四個維度，提供系統化解決方案。

一、測量工具選擇

1. 數字萬用表（推薦）

• 優點：精度高、操作簡單，可直接顯示二極管的正向壓降（Vf）。

• 檔位：使用二極管測試檔（通常標記為“”或“DIODE”）。

2. 指針式萬用表

• 適用場景：無數字萬用表時可用，但需結合電阻檔和電流方向判斷。

• 檔位：使用R×1kΩ或R×100Ω檔。

3. 晶體管測試儀（可選）

• 優勢：可測量反向擊穿電壓（VRRM）和反向漏電流（IR），適合專業檢修。

二、測量步驟與判斷標準

1. 數字萬用表測量法

• 步驟：

1. 將萬用表調至二極管測試檔。

2. 正向測量：紅表筆接陽極（A），黑表筆接陰極（K），記錄顯示值（正常應為0.5~0.7V硅管/0.2~0.3V鍺管）。

3. 反向測量：紅表筆接陰極（K），黑表筆接陽極（A），正常應顯示“OL”（超量程）或高阻值（>1MΩ）。

• 判斷標準：

• 正常：正向有壓降（硅管約0.6V，鍺管約0.2V），反向截止。

• 短路：正反向均顯示0V或極低阻值。

• 開路：正反向均顯示“OL”或無窮大。

• 漏電：反向顯示阻值較低（如<100kΩ），但未完全短路。

2. 指針式萬用表測量法

• 步驟：

1. 將萬用表調至R×1kΩ檔。

2. 正向測量：紅表筆接陽極（A），黑表筆接陰極（K），指針應偏轉至10kΩ以內（硅管）或幾kΩ（鍺管）。

3. 反向測量：紅表筆接陰極（K），黑表筆接陽極（A），指針應幾乎不動（高阻態）。

• 判斷標準：

• 正常：正向偏轉，反向高阻。

• 短路：正反向均偏轉至0Ω附近。

• 開路：正反向均無偏轉。

3. 在線測量法（電路板未拆卸時）

• 注意事項：

• 需確保電路斷電，避免其他元件干擾。

• 若懷疑二極管損壞，可先測量同型號正常二極管的值作為參考。

• 技巧：

• 用烙鐵加熱二極管引腳，若測量值變化（如反向漏電增大），可能為熱穩定性差。

三、典型故障現象與原因

四、注意事項與技巧

1. 表筆極性：

• 數字萬用表紅表筆為內部電池正極，黑表筆為負極；指針式萬用表相反。

2. 量程選擇：

• 指針式萬用表建議用R×1kΩ檔，避免電流過大損壞二極管。

3. 溫度影響：

• 二極管正向壓降隨溫度升高而降低（約-2mV/℃），測量時需記錄環境溫度。

4. 高頻二極管：

• 肖特基二極管（如BAT54）正向壓降更低（約0.3V），需參考規格書判斷。

5. 替代驗證：

• 若條件允許，用同型號新二極管替換測試，快速確認故障點。

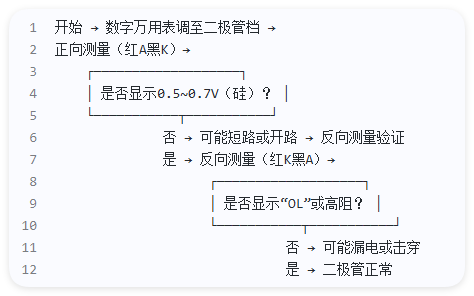

五、快速判斷流程圖

六、總結與直接建議

1. 核心方法：

• 數字萬用表二極管檔是首選，正向測壓降、反向測截止。

2. 快速判斷：

• 正常：硅管正向0.6V，反向“OL”；鍺管正向0.2V，反向“OL”。

• 故障：短路（正反向均0V）、開路（正反向均“OL”）、漏電（反向阻值低）。

3. 操作建議：

• 測量前斷電，避免并聯元件干擾；懷疑高頻二極管時參考規格書。

通過以上方法，可高效判斷開關二極管的好壞，適用于電子維修、電路調試等場景。
