光纖傳感器原理

來源: 電子產品世界
2020-09-17
類別:基礎知識
eye 41
文章創建人 拍明

原標題:光纖傳感器原理

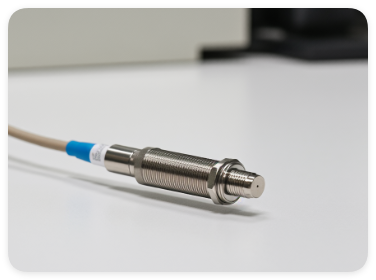

光纖傳感器(Fiber Optic Sensor)是一種利用光纖作為光傳輸和傳感介質,通過檢測光信號的強度、相位、頻率或偏振態等參數變化,實現對物理量(如溫度、壓力、應變、位移等)的測量的裝置。其核心優勢在于抗電磁干擾、耐腐蝕、可遠距離傳輸和分布式測量,廣泛應用于工業監測、醫療、航空航天等領域。以下從基本原理、分類、工作方式及典型應用四個方面深入解析。


一、光纖傳感器的基本原理

光纖傳感器基于光在光纖中的傳輸特性外界物理量對光信號的調制作用,其核心原理可概括為:

  1. 光傳輸基礎

    • 光纖由纖芯、包層和涂覆層組成,通過全反射原理將光信號限制在纖芯中傳輸。

    • 關鍵參數:纖芯直徑(如單模光纖9μm,多模光纖50/62.5μm)、數值孔徑(NA)、傳輸損耗(如0.2dB/km@1550nm)。

  2. 外界物理量的調制作用

    • 外界物理量(如溫度、應變)通過改變光纖的幾何尺寸、折射率光程,引起光信號的強度相位、波長偏振態變化。

    • 示例:溫度升高導致光纖熱膨脹,光程增加,相位發生變化。

  3. 信號解調

    • 通過光電探測器將光信號轉換為電信號,再經信號處理電路提取物理量信息。

    • 關鍵技術:干涉解調、波長解調、強度解調等。


二、光纖傳感器的分類

根據傳感原理和應用方式,光纖傳感器可分為以下類型:

1. 按傳感原理分類


類型原理典型應用
強度調制型外界物理量改變光纖中光的強度(如彎曲、微彎損耗、吸收)。位移、壓力、液位檢測。
相位調制型外界物理量引起光相位變化(如干涉儀結構)。應變、振動、加速度測量。
波長調制型外界物理量改變光的波長(如光纖光柵傳感器)。溫度、應變、壓力分布式測量。
偏振調制型外界物理量改變光的偏振態(如法拉第效應、雙折射效應)。電流、磁場、應力測量。


2. 按光纖使用方式分類


類型特點示例
功能型光纖既傳輸光信號,又作為敏感元件(如光纖光柵)。分布式溫度傳感器(DTS)。
非功能型光纖僅傳輸光信號,敏感元件為其他材料(如反射膜、彈性膜片)。光纖壓力傳感器。



三、光纖傳感器的工作方式

1. 強度調制型光纖傳感器

  • 原理:外界物理量改變光纖的傳輸損耗或反射光強度。

  • 示例

    • 微彎損耗傳感器:光纖在壓力作用下發生微彎,導致光泄漏,光強減弱。

    • 反射式強度調制:光纖端面貼反射膜,壓力改變膜片位置,反射光強變化。

  • 優點:結構簡單、成本低。

  • 缺點:易受光源波動、光纖彎曲影響。

2. 相位調制型光纖傳感器

  • 原理:利用干涉儀(如馬赫-曾德爾干涉儀、邁克爾遜干涉儀)將外界物理量引起的相位變化轉換為光強變化。

  • 示例

    • 光纖干涉儀應變傳感器:應變引起光纖長度變化,相位變化Δφ = (2π/λ)·ΔL,通過干涉儀解調。

  • 優點:高靈敏度、高精度。

  • 缺點:對環境振動敏感,需復雜解調電路。

3. 波長調制型光纖傳感器(光纖光柵)

  • 原理:光纖光柵(FBG)的布拉格波長λ_B = 2n_effΛ(n_eff為有效折射率,Λ為光柵周期),外界物理量改變n_eff或Λ,導致λ_B偏移。

  • 示例

    • 溫度傳感器:溫度升高,n_eff和Λ均增加,λ_B紅移。

    • 應變傳感器:應變導致Λ變化,λ_B偏移。

  • 優點:可分布式測量、抗干擾能力強。

  • 缺點:需寬帶光源和解調儀。

4. 偏振調制型光纖傳感器

  • 原理:利用法拉第效應(磁場引起偏振面旋轉)或雙折射效應(應力改變偏振態)。

  • 示例

    • 電流傳感器:電流產生磁場,通過法拉第效應測量電流大小。

  • 優點:高靈敏度、適用于強電磁環境。

  • 缺點:對偏振態敏感,需偏振控制。


四、光纖傳感器的典型應用

  1. 結構健康監測

    • 橋梁、大壩:分布式光纖應變傳感器監測裂縫、變形。

    • 飛機機身:光纖光柵傳感器監測飛行中的應力分布。

  2. 能源領域

    • 油氣管道:分布式溫度傳感器(DTS)監測泄漏和熱點。

    • 電力電纜:光纖電流傳感器監測電流,避免電磁干擾。

  3. 醫療領域

    • 內窺鏡:光纖傳感器集成于內窺鏡,實時監測組織溫度或壓力。

    • 微創手術:光纖力傳感器測量手術器械對組織的壓力。

  4. 環境監測

    • 水質檢測:光纖化學傳感器監測pH值、重金屬離子。

    • 地震監測:光纖干涉儀檢測地殼微小振動。


五、光纖傳感器的優缺點


優點缺點
抗電磁干擾、耐腐蝕、本質安全成本較高(尤其波長解調型)。
可遠距離傳輸(>100km)、分布式測量需專業解調設備,技術門檻高。
靈敏度高、動態范圍大對光纖彎曲、連接損耗敏感。
體積小、重量輕,適合嵌入式應用部分類型(如偏振調制型)易受環境影響。




六、光纖傳感器的發展趨勢

  1. 多參數傳感

    • 集成溫度、應變、振動等多參數測量,提升系統集成度。

  2. 智能化與物聯網

    • 與AI、大數據結合,實現實時監測與預警。

  3. 低成本化

    • 開發低成本光源、解調儀,推動民用化應用。

  4. 新型光纖材料

    • 探索塑料光纖、光子晶體光纖等新型材料,拓展應用場景。


總結

光纖傳感器通過光信號與外界物理量的相互作用,實現對多種物理量的高精度、遠距離、分布式測量。其核心優勢在于抗干擾、耐腐蝕和可遠距離傳輸,適用于惡劣環境和復雜系統。根據傳感原理,光纖傳感器可分為強度調制、相位調制、波長調制和偏振調制型,其中光纖光柵傳感器因其分布式測量能力,在結構健康監測和能源領域具有廣泛應用前景。隨著技術發展,光纖傳感器將向多參數、智能化和低成本化方向演進,進一步拓展其在工業、醫療、環境等領域的應用。
