原標題：5G和毫米波的差異以及為PCB帶來的變化

5G通信技術的核心在于高頻段、高帶寬、低延遲，而毫米波（mmWave）作為5G的關鍵頻段之一，與傳統的Sub-6 GHz 5G存在顯著差異。這些差異直接推動了PCB設計的技術革新，對材料、層疊結構、信號完整性等方面提出了更高要求。以下從技術差異和PCB設計變化兩方面展開分析。

一、5G與毫米波的核心差異

1. 頻段與帶寬

關鍵差異：

• 毫米波頻段帶寬是Sub-6 GHz的8~16倍，可支持Gbps級速率，但覆蓋范圍和穿透性顯著下降。

• 類比：Sub-6 GHz像“手電筒”，覆蓋廣但亮度有限；毫米波像“激光筆”，亮度高但范圍窄。

2. 應用場景

• Sub-6 GHz 5G：
  適用于廣域覆蓋（如城市、農村）、物聯網（大規模設備連接）。

• 毫米波5G：
  適用于高密度場景（如體育場、演唱會）、工業自動化（低延遲控制）、固定無線接入（FWA）。

3. 技術挑戰

• 毫米波挑戰：

• 路徑損耗大（自由空間損耗隨頻率平方增長）。

• 相位噪聲敏感（高頻信號易受干擾）。

• 天線小型化與波束賦形（需集成大規模天線陣列）。

二、毫米波對PCB設計的核心影響

1. 材料選擇：低損耗與高頻特性

• 傳統FR4材料的局限性：
  FR4的介電常數（Dk）和損耗因子（Df）在高頻下顯著增加，導致信號衰減和相位失真。
  數據：在28 GHz時，F(xiàn)R4的損耗可達0.3 dB/cm，而高頻材料（如Rogers RO4350B）僅為0.0037 dB/cm。

• 高頻材料推薦：

• Rogers RO4350B：Dk≈3.48，Df≈0.0037（28 GHz），適用于毫米波天線和射頻前端。

• Panasonic Megtron 6：Dk≈3.7，Df≈0.002（10 GHz），適用于高速數字信號。

• LCP（液晶聚合物）：超低損耗（Df≈0.002），適用于柔性毫米波天線。

2. 層疊結構：多層化與阻抗控制

• 毫米波PCB的典型層疊：

• 信號層：高頻材料（如RO4350B），用于射頻信號傳輸。

• 接地層：銅箔層，提供參考平面和屏蔽。

• 電源層：低阻抗設計，減少電源噪聲。

• 層數：通?！?層，復雜設計可達16層以上。

• 阻抗控制：
  毫米波信號對阻抗不匹配極為敏感，需嚴格控制線寬、線距和介質厚度。
  示例：50 Ω微帶線在RO4350B（Dk=3.48）上的設計參數：

• 線寬：0.25 mm（10 mil）

• 介質厚度：0.127 mm（5 mil）

• 銅厚：35 μm（1 oz）

3. 天線集成：AiP與封裝天線

• AiP（Antenna in Package）技術：
  將毫米波天線直接集成在PCB或芯片封裝中，減少傳輸損耗。
  優勢：

• 縮短天線與射頻前端距離（<1 mm），降低路徑損耗。

• 支持波束賦形（Beamforming），提升覆蓋范圍。

• PCB設計挑戰：

• 天線與信號線需嚴格隔離（間距>3倍線寬）。

• 需優化接地層布局，避免信號耦合。

4. 信號完整性：高頻效應與EMI抑制

• 高頻效應：

• 趨膚效應：電流集中在導體表面，增加電阻（28 GHz時銅的趨膚深度≈0.2 μm）。

• 介質損耗：高頻下電介質吸收能量，導致信號衰減。

• EMI抑制措施：

• 屏蔽層：在關鍵信號層周圍添加銅箔屏蔽。

• 過孔陣列：在信號線兩側布置接地過孔，形成法拉第籠。

• 差分信號：采用差分對傳輸，減少共模噪聲。

5. 熱管理：高頻器件的散熱需求

• 毫米波器件功耗：
  功率放大器（PA）、低噪聲放大器（LNA）等器件在高頻下效率降低，功耗增加。
  示例：28 GHz PA的效率通常為20%~30%，功耗可達5~10 W。

• PCB散熱設計：

• 增加頂層/底層鋪銅面積（建議>50% PCB面積）。

• 使用過孔陣列連接頂層與底層銅箔，形成熱通路。

• 必要時加裝散熱片或使用金屬基PCB（如鋁基板）。

三、設計案例：毫米波雷達PCB

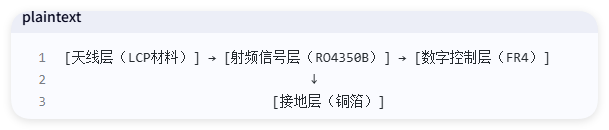

1. 典型架構

2. 關鍵設計參數

• 天線層：

• 材質：LCP，Dk≈3.0，Df≈0.002

• 陣列：8×8 patch天線，工作頻率77 GHz

• 射頻信號層：

• 材質：RO4350B，Dk≈3.48

• 阻抗控制：50 Ω微帶線，線寬0.15 mm

• 層疊結構：

• 總層數：12層

• 信號層間距：0.127 mm（5 mil）

• 接地層間距：0.254 mm（10 mil）

3. 仿真與測試

• 仿真工具：
  使用HFSS或CST進行電磁場仿真，優化天線輻射效率和信號完整性。

• 測試指標：

• 插入損耗：<1 dB@77 GHz

• 回波損耗：<-15 dB

• 天線增益：>15 dBi

四、總結與建議

1. 核心差異總結

• 頻段與帶寬：毫米波提供超高帶寬，但覆蓋范圍受限。

• 技術挑戰：毫米波需解決路徑損耗、相位噪聲和天線小型化問題。

• PCB設計：高頻材料、多層化層疊、AiP集成和信號完整性是關鍵。

2. PCB設計建議

• 材料選擇：優先使用RO4350B、Megtron 6或LCP。

• 阻抗控制：嚴格匹配50 Ω，誤差<±5%。

• 天線集成：采用AiP技術，縮短天線與射頻前端距離。

• 熱管理：增加鋪銅面積，必要時使用金屬基PCB。

3. 未來趨勢

• 3D封裝：將毫米波天線與芯片集成于3D封裝中（如SiP）。

• AI輔助設計：利用AI優化PCB布局和信號完整性。

• 新材料：開發更低損耗的電介質材料（如Df<0.001）。

通過理解5G與毫米波的差異，并針對性地優化PCB設計，工程師可充分發揮毫米波的高帶寬優勢，推動5G在工業、汽車、消費電子等領域的廣泛應用。
