功分器原理

來源: 電子產品世界
2020-09-21
類別:基礎知識
eye 42
文章創建人 拍明

原標題:功分器原理

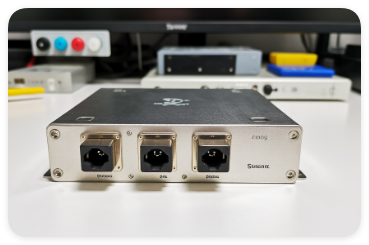

功分器(Power Divider)是一種將輸入信號的功率按一定比例分配到多個輸出端口的無源微波器件,廣泛應用于通信系統、雷達、天線陣列和測試設備中。其核心功能是實現功率的分配與隔離,同時保持信號的相位和幅度特性。以下是功分器的工作原理、分類、性能指標及應用場景的詳細說明。


一、功分器的基本原理

  1. 功率分配的本質

    • 功分器通過內部電路結構將輸入信號的功率分成多路輸出,每路輸出的功率比例可根據設計需求調整(如等分、不等分)。

    • 分配過程中需考慮信號的相位一致性、幅度平衡性和端口間的隔離度,以避免信號串?dāng)_。

  2. 能量守恒與損耗

    • 功分器是無源器件,輸入功率等于各輸出功率之和加上內部損耗(如導體損耗、介質損耗)。

    • 理想情況下,等分功分器的輸出功率應相等,但實際設計中存在插入損耗(Insertion Loss)和分配損耗(Division Loss)。



二、功分器的分類與結構

根據工作原理和結構,功分器可分為以下類型:

  1. T型結功分器

    • 結構簡單,成本低,但帶寬窄,端口隔離度差,僅適用于低頻或窄帶應用。

    • 輸入信號在T型結處分流,能量分配到兩個輸出端口。

    • 輸出功率比例由傳輸線的特性阻抗決定,通常為等分(3dB功分器)。

    • 結構:最簡單的功分器形式,由三段傳輸線在中心點連接而成,形狀類似字母“T”。

    • 原理

    • 特點

  2. 威爾金森功分器(Wilkinson Power Divider)

    • 帶寬較寬,端口隔離度高,輸出匹配好,是應用最廣泛的功分器類型。

    • 僅適用于等分功率分配,非等分設計需復雜結構。

    • 輸入信號通過傳輸線分流到兩個輸出端口,隔離電阻用于吸收反射信號,提高端口隔離度。

    • 在理想情況下,輸出端口間完全隔離,且所有端口匹配(無反射)。

    • 結構:由傳輸線和隔離電阻組成,通常為兩路等分輸出。

    • 原理

    • 特點

  3. 耦合線功分器(Coupled-Line Power Divider)

    • 結構緊湊,適合集成化設計,但帶寬較窄,設計復雜度較高。

    • 通過耦合線的電磁耦合效應分配功率,輸出比例由耦合系數決定。

    • 可設計為等分或不等分輸出,且具有較好的相位一致性。

    • 結構:基于微帶線或帶狀線的耦合結構,可實現多路輸出。

    • 原理

    • 特點

  4. 多路功分器(N-way Power Divider)

    • 可實現多路輸出,但級聯會導致插入損耗增加,帶寬變窄。

    • 通過級聯二路功分器,將輸入功率逐步分配到多個輸出端口。

    • 輸出端口數通常為2的冪次方(如4路、8路)。

    • 結構:由多個二路功分器級聯而成,實現多路輸出。

    • 原理

    • 特點

  5. 不等分功分器(Unequal Power Divider)

    • 適用于需要不同功率分配的場景(如天線陣列的饋電網絡),但設計復雜度較高。

    • 輸出功率比例由設計參數決定,如傳輸線寬度、長度或耦合強度。

    • 結構:通過調整傳輸線的特性阻抗或耦合系數,實現非等分功率分配。

    • 原理

    • 特點



三、功分器的性能指標

  1. 插入損耗(Insertion Loss)

    • 輸入信號通過功分器后,輸出功率與輸入功率的比值(以dB為單位)。

    • 包括分配損耗和內部損耗,理想等分功分器的插入損耗為  dB(N為輸出端口數)。

  2. 分配損耗(Division Loss)

    • 僅由功率分配引起的損耗,等分功分器的分配損耗為  dB。

    • 不等分功分器的分配損耗取決于功率分配比例。

  3. 端口隔離度(Isolation)

    • 輸出端口之間的信號隔離程度,隔離度越高,端口間串?dāng)_越小。

    • 威爾金森功分器的隔離度通常優于20dB。

  4. 幅度平衡性(Amplitude Balance)

    • 各輸出端口信號幅度的差異,幅度平衡性越好,輸出功率越均勻。

  5. 相位平衡性(Phase Balance)

    • 各輸出端口信號相位的差異,相位平衡性越好,輸出信號相位越一致。

  6. 輸入/輸出駐波比(VSWR)

    • 反映端口匹配程度,駐波比越接近1,匹配越好,反射越小。

  7. 帶寬(Bandwidth)

    • 功分器在指定性能指標下的工作頻率范圍,帶寬越寬,適用性越廣。


四、功分器的應用場景

  1. 通信系統

    • 基站天線饋電:將發射信號功率分配到多個天線單元,實現波束賦形或覆蓋擴展。

    • 多載波功率分配:在多頻段通信系統中,將功率分配到不同頻段的發射鏈路。

  2. 雷達系統

    • 相控陣?yán)走_:通過功分器將功率分配到天線陣列的各個單元,控制波束方向。

    • 測試與校準:在雷達測試中,將信號功率分配到多個測試通道。

  3. 微波測試設備

    • 信號分配:在測試系統中,將信號功率分配到多個測試儀器或被測設備。

    • 功率合成:反向使用時,功分器可作為功率合成器,將多路信號合并為一路。

  4. 衛星通信

    • 功率分配網絡:在衛星有效載荷中,將功率分配到多個轉發器或天線。

    • 多波束天線:通過功分器實現多波束覆蓋,提高頻譜利用率。

  5. 電子對抗

    • 干擾信號分配:將干擾信號功率分配到多個發射單元,增強干擾效果。

    • 信號監測:在電子偵察系統中,將信號分配到多個分析通道。


五、功分器的設計考慮

  1. 功率容量

    • 功分器需能承受輸入信號的最大功率,避免因功率過高導致器件損壞。

    • 高功率應用中,需選擇耐功率材料(如厚銅微帶線)和散熱設計。

  2. 頻率范圍

    • 根據應用場景選擇合適的功分器類型,寬帶應用需選擇耦合線或級聯結構。

    • 窄帶應用可選擇T型結或簡單威爾金森功分器。

  3. 相位與幅度一致性

    • 在相控陣?yán)走_或天線陣列中,需嚴格保證各輸出端口的相位和幅度一致性。

    • 設計時需優化傳輸線長度、寬度和介質參數。

  4. 尺寸與集成度

    • 緊湊型應用(如手機、基站)需選擇微帶線或LTCC(低溫共燒陶瓷)工藝的功分器。

    • 大規模集成時,可考慮芯片級功分器或MMIC(單片微波集成電路)。


六、總結

功分器是微波和射頻系統中實現功率分配的關鍵器件,其核心原理是通過內部電路結構將輸入信號的功率按比例分配到多個輸出端口。根據應用需求,功分器可分為T型結、威爾金森、耦合線、多路和不等分等類型,每種類型具有不同的性能特點和適用場景。設計功分器時需綜合考慮功率容量、頻率范圍、相位/幅度一致性、尺寸和集成度等因素,以滿足系統的性能要求。功分器在通信、雷達、測試設備、衛星通信和電子對抗等領域具有廣泛應用,是現代無線系統不可或缺的組成部分。
