原標題：高頻頭原理

　　1.高頻頭原理--簡介

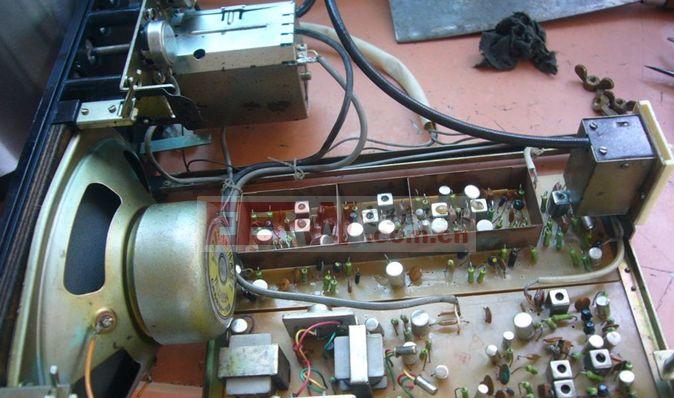

　　高頻頭，又叫調諧器，是電視機里用來接收高頻信號和解調出視頻信息的一種裝置，也是公共通道的第一部分。其內部電路包括低噪聲放大器和下變頻器，完成低噪聲放大及變頻功能，既把饋源輸出的4GHz信號放大，再降頻為950-2150MHz第一中頻信號。

2.高頻頭原理--作用

　　高頻頭的作用就是將微弱的視頻信號進行放大，并且對傳輸不穩定引起的圖像變形與干擾進行處理。視頻處理芯片決定影像的分辨率，而高頻頭則決定影像的穩定性。但高頻頭本身非常容易受電磁干擾，因此內置電視卡一般會在高頻頭外面包裹一層金屬層，以屏蔽電磁干擾。

3.高頻頭原理--結構

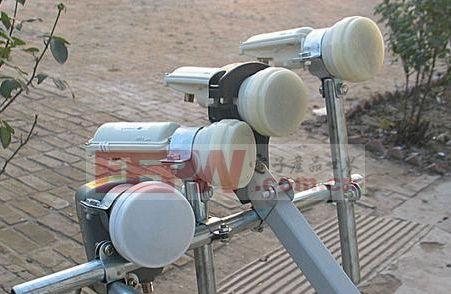

　　衛星電視接收機高頻頭(LNB)又稱低噪聲放大變頻器，安裝在衛星天線上，屬室外單元。它由波導微帶轉換器、微波低噪聲放大器、微波混頻器、第一本振和第一中頻前置放大器組成。即在天線和接收機已選定的情況下，選用合適的高頻頭，可提高接收機解調輸入信號的載噪比 C/N。

4.高頻頭原理--衛星高頻頭

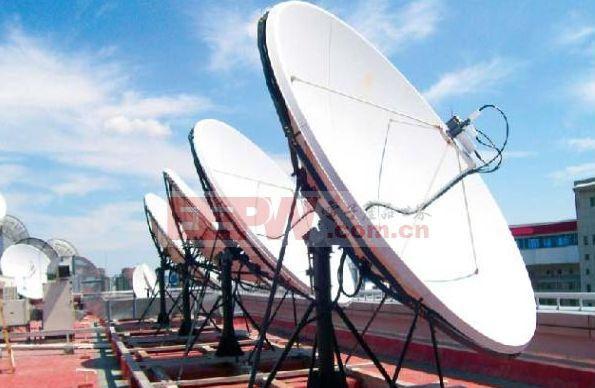

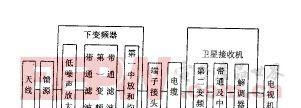

　　一般的衛星電視接收系統主要包括：(1)天線;(2)饋源;(3)低噪聲下變頻器，也稱為高頻頭(是由低噪聲放大器與下變頻器集成的組件)，用LNB表示;(4)電纜線;(5)端子接頭;(6)衛星接收機;(7)電視接收機。

　　由于衛星電視接收系統中的地面天線接收到的衛星下行微波信號經過約40000km左右的遠距離傳輸已是非常微弱，通常天線饋源輸出載波功率約為-90dBmW。若饋線損耗為0.5dB，則低噪聲放大器輸入端載波功率為-90.5dBmW。第一變頻器和帶通濾波器的損耗約為10dB，第一中放的增益約為30dB。這樣，若低噪聲放大器給出增益(40～50)dB，則下變頻器輸出端可以輸出(-30～-20)dBmW的信號。因此，衛星電視下變頻器的作用是在保證原信號質量參數的條件下，將接收到的衛星下行頻率的信號進行低噪聲放大并變頻。
