干簧管繼電器需檢測的部分和具體方法

來源： ickey

2020-09-23

類別：基礎知識

拍明

原標題：干簧管繼電器需檢測的部分和具體方法

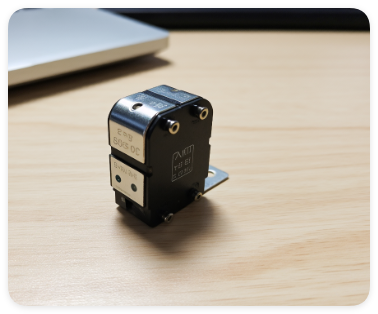

干簧管繼電器是一種利用磁性作用控制觸點開閉的機電元件，具有體積小、響應快、壽命長等優點，廣泛應用于傳感器、自動化控制和通信設備中。為確保其可靠性，需對以下關鍵部分進行檢測，并采用相應方法驗證性能。

一、干簧管繼電器需檢測的核心部分

檢測部分	檢測意義	常見失效模式
觸點性能	驗證觸點導通性、接觸電阻及耐久性，防止接觸不良或熔焊。	觸點氧化、粘連、接觸電阻過大。
磁性特性	確保繼電器在規定磁場強度下可靠動作，避免誤動作或失效。	吸合/釋放磁場強度偏差、磁滯過大。
絕緣性能	防止觸點間或觸點與外殼間漏電，確保電路安全。	絕緣電阻下降、耐壓擊穿。
機械結構	檢查干簧管封裝完整性，防止漏氣或機械損壞。	玻璃管破裂、引腳松動。
環境適應性	驗證繼電器在溫度、濕度、振動等環境下的穩定性。	高溫導致觸點氧化、振動引發觸點抖動。

二、具體檢測方法與步驟

1. 觸點性能檢測

檢測項目：

接觸電阻：測量閉合觸點間的電阻，評估導通性能。
耐久性測試：模擬實際負載，測試觸點在多次動作后的性能變化。

方法：

接觸電阻測試：
耐久性測試：

通過負載箱施加額定電流（如1A/24VDC），連續動作10萬次。
每1萬次測量一次接觸電阻，記錄電阻變化趨勢。

使用微歐表（如Hioki 3540）測量閉合觸點電阻，正常值≤50mΩ。
施加100mA測試電流，避免低電流下氧化膜影響結果。

判定標準：

接觸電阻≤100mΩ且無波動，耐久性測試后電阻變化≤50%。

2. 磁性特性檢測

檢測項目：

吸合磁場強度（Bop）：使觸點閉合的最小磁場強度。
釋放磁場強度（Brp）：使觸點斷開的最大磁場強度。
磁滯：Bop與Brp的差值，反映繼電器響應靈敏度。

方法：

使用亥姆霍茲線圈或永磁體產生可調磁場，通過高斯計（如Lake Shore 421）測量磁場強度。
緩慢增加磁場，記錄觸點閉合時的Bop；緩慢減小磁場，記錄觸點斷開時的Brp。
計算磁滯（Bop - Brp），正常值≤10mT。

判定標準：

Bop和Brp需符合規格書要求（如Bop=20-40mT，Brp=5-15mT），磁滯≤10mT。

3. 絕緣性能檢測

檢測項目：

絕緣電阻：觸點間、觸點與外殼間的電阻。
耐壓測試：觸點間或觸點與外殼間施加高壓，驗證絕緣強度。

方法：

絕緣電阻測試：
耐壓測試：

使用耐壓測試儀（如Chroma 19035）施加AC 1000V（或更高），持續1分鐘。
觀察是否擊穿或漏電流超限（≤5mA）。

使用兆歐表（如Fluke 1507）施加500VDC，測量觸點間及觸點與外殼間的電阻。
正常值≥100MΩ。

判定標準：

絕緣電阻≥100MΩ，耐壓測試無擊穿。

4. 機械結構檢測

檢測項目：

外觀檢查：玻璃管是否破裂、引腳是否彎曲或松動。
氣密性測試：驗證干簧管封裝是否漏氣（防止?jié)駳膺M入導致觸點氧化）。

方法：

外觀檢查：
氣密性測試：

將干簧管浸入氟利昂或氦氣中，施加壓力（如0.1MPa）。
使用質譜儀檢測泄漏率，正常值≤1×10?? Pa·m3/s。

使用放大鏡（10-20倍）觀察玻璃管表面是否有裂紋或異物。
檢查引腳焊接是否牢固，無虛焊或氧化。

判定標準：

玻璃管無裂紋，引腳無松動，泄漏率符合要求。

5. 環境適應性檢測

檢測項目：

溫度循環測試：驗證繼電器在高溫和低溫下的性能穩定性。
濕度測試：評估高濕度環境對絕緣和觸點的影響。
振動測試：檢查振動是否導致觸點抖動或機械損壞。

方法：

溫度循環測試：
濕度測試：
振動測試：

使用振動臺施加10-55Hz、1.5mm振幅的振動，持續2小時。
監測觸點是否抖動或誤動作。

在95%RH、40°C環境下持續96小時。
測試絕緣電阻和接觸電阻。

將繼電器置于高低溫試驗箱，溫度范圍-40°C至+85°C，循環10次。
每次循環后測試接觸電阻和磁性特性。

判定標準：

溫度循環后接觸電阻變化≤30%，濕度測試后絕緣電阻≥50MΩ，振動測試無觸點抖動。

三、檢測工具與設備

檢測項目	推薦工具/設備	型號示例
接觸電阻測試	微歐表	Hioki 3540、Fluke 87V
磁性特性測試	亥姆霍茲線圈、高斯計	Lake Shore 421、FW Bell 5180
絕緣電阻測試	兆歐表	Fluke 1507、Kyoritsu 3005A
耐壓測試	耐壓測試儀	Chroma 19035、GW Instek GPT-9803
氣密性測試	質譜儀、氦氣檢漏儀	INFICON UL1000、Pfeiffer Vacuum
環境測試	高低溫試驗箱、振動臺	ESPEC PL-2KPH、Data Physics SV100

四、檢測注意事項

安全操作：

耐壓測試時需佩戴絕緣手套，避免觸電。
高溫測試后需等待繼電器冷卻至室溫再操作。

環境控制：

磁性特性測試需在無外界磁場干擾的環境中進行（如使用磁屏蔽箱）。
濕度測試后需充分干燥繼電器，避免殘留水分影響后續測試。

數據記錄：

記錄每次測試的參數、環境條件及結果，建立檢測檔案。
對失效樣品進行解剖分析，找出根本原因。

校準與維護：

測試設備需定期校準（如每年一次），確保測量精度。
檢測前檢查工具狀態，避免因設備故障導致誤判。

五、常見問題與解決方案

問題現象	可能原因	解決方案
觸點接觸電阻過大	觸點氧化、表面污染	清潔觸點（如使用酒精擦拭），或更換繼電器。
吸合磁場強度偏高	干簧管老化、磁路受阻	更換干簧管，或檢查外部磁屏蔽是否干擾。
絕緣電阻下降	濕氣侵入、外殼破損	重新密封或更換繼電器，加強環境防護。
振動時觸點抖動	干簧管固定不良、引腳松動	重新固定干簧管，或加固引腳焊接。

六、總結

干簧管繼電器的檢測需覆蓋觸點性能、磁性特性、絕緣性能、機械結構及環境適應性五大核心部分。通過科學的方法和專業的工具，可有效驗證其可靠性。檢測過程中需注意安全操作、環境控制、數據記錄，并對失效樣品進行深入分析。通過定期檢測和預防性維護，可顯著提升干簧管繼電器的使用壽命和系統穩定性。
