原標題：延時繼電器的原理

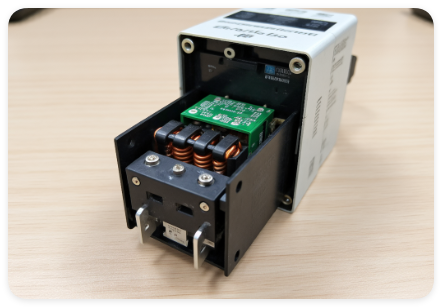

延時繼電器（Time Delay Relay）是一種在輸入信號觸發后，經過預設時間才動作或復位的自動化控制元件，廣泛應用于工業控制、電力系統、家電設備等領域。其核心功能是通過時間延遲實現邏輯控制、順序控制或保護功能。

一、延時繼電器核心原理

延時繼電器的工作原理基于時間控制電路，通過以下方式實現延遲：

1. 能量存儲與釋放

• 機械式：利用彈簧、阻尼油或鐘表機構存儲能量，通過機械運動實現延遲。

• 電子式：通過電容充放電、RC電路或數字計時器存儲電能，通過電路狀態變化實現延遲。

2. 觸發與動作邏輯

• 通電延時：輸入信號接通后，經過設定時間輸出動作。

• 斷電延時：輸入信號斷開后，經過設定時間輸出復位。

• 間隔延時：輸入信號觸發后，輸出短暫動作并保持，經過設定時間后復位。

3. 時間調節機制

• 機械式：通過旋鈕調整彈簧張力或阻尼油流量。

• 電子式：通過電位器調整RC時間常數，或通過數字撥碼開關設置時間值。

二、延時繼電器分類與工作方式

根據延時方式和實現原理，延時繼電器可分為以下類型：

三、延時繼電器關鍵組件與技術

1. 時間控制電路

• 示例：R=1MΩ，C=10μF，τ=10秒。

• RC電路：通過電阻（R）和電容（C）的充放電時間常數（τ=RC）實現延時。

• 555定時器：通過外部電阻和電容設置延時時間，支持單穩態或多穩態模式。

• 單片機計時：通過晶振和計數器實現高精度延時，支持復雜邏輯（如循環延時）。

2. 執行機構

• 電磁繼電器：通過線圈通電/斷電控制觸點閉合/斷開。

• 固態繼電器（SSR）：通過光耦和可控硅實現無觸點控制，壽命長，響應快。

• 晶閘管（SCR/TRIAC）：用于交流負載的延時控制。

3. 時間調節方式

• 機械旋鈕：通過旋轉電位器調整RC值或機械阻尼。

• 數字撥碼開關：直接設置延時時間（如1秒、10秒、1分鐘等）。

• 通信接口：通過RS485、CAN總線或以太網遠程設置參數（適用于工業級數字繼電器）。

4. 電源與隔離

• 輸入電源：支持AC/DC寬電壓輸入（如24VDC、110VAC、220VAC）。

• 電氣隔離：通過光耦或變壓器實現輸入/輸出隔離，防止干擾。

四、延時繼電器工作過程示例（以通電延時繼電器為例）

1. 初始狀態

• 輸入信號斷開，電容C未充電，比較器輸出低電平，繼電器觸點保持斷開。

2. 觸發階段

• 輸入信號接通，電源通過電阻R向電容C充電，電容電壓逐漸升高。

3. 延時階段

• 當電容電壓達到比較器閾值（如2/3Vcc）時，比較器輸出高電平，驅動繼電器線圈通電。

• 繼電器觸點閉合，輸出信號接通。

4. 復位階段

• 輸入信號斷開，電容C通過放電電阻快速放電，比較器輸出低電平，繼電器觸點斷開。

五、延時繼電器關鍵參數

1. 延時范圍

• 機械式：0.1秒-300秒。

• 電子式：毫秒級至小時級（如1ms-100小時）。

2. 延時精度

• 機械式：±5%-±10%。

• 電子式：±0.1%-±1%。

• 數字式：±0.01%（高精度型）。

3. 觸點容量

• 負載類型：阻性、感性、容性。

• 額定電流：5A、10A、20A等。

• 額定電壓：AC 250V、DC 30V等。

4. 復位時間

• 機械式：<0.1秒。

• 電子式：<10ms。

5. 環境適應性

• 工作溫度：-25°C至+70°C。

• 防護等級：IP20（室內）、IP65（戶外）。

六、延時繼電器應用案例

1. 工業自動化

• 電機順序啟動：通過延時繼電器控制多臺電機按順序啟動，避免電網沖擊。

• 輸送帶控制：物料到達傳感器后，延時啟動下一級輸送帶。

2. 電力系統

• 備用電源切換：主電源故障后，延時啟動備用電源，防止瞬時波動誤動作。

• 過載保護：電流過載時延時跳閘，避免瞬時過載誤動作。

3. 家電設備

• 空調風機延時啟動：壓縮機啟動后延時啟動風機，提高能效。

• 洗衣機排水控制：水位傳感器觸發后延時排水，確保衣物充分脫水。

4. 照明控制

• 走廊燈延時關閉：人體感應觸發后延時10秒關閉。

• 舞臺燈光控制：按預設時間切換燈光效果。

5. 安全系統

• 消防報警：煙霧傳感器觸發后延時確認，避免誤報。

• 門禁系統：刷卡后延時解鎖，防止尾隨。

七、延時繼電器選型指南

1. 確定延時類型

• 通電延時、斷電延時或間隔延時。

2. 計算延時時間

• 根據應用需求選擇合適的延時范圍（如電機啟動需5秒延時）。

3. 選擇觸點容量

• 根據負載電流和電壓選擇觸點類型（如AC 250V/10A）。

4. 考慮環境因素

• 高溫、高濕或振動環境需選擇防護等級高的型號（如IP65）。

5. 評估精度與成本

• 高精度應用（如醫療設備）選擇數字式繼電器，普通應用選擇電子式或機械式。

八、延時繼電器技術發展趨勢

1. 智能化與網絡化

• 集成通信接口（如Modbus、Profinet），支持遠程監控和參數設置。

• 內置自診斷功能，實時監測繼電器狀態。

2. 高精度與高可靠性

• 采用高精度晶振和溫度補償技術，延時精度達±0.01%。

• 使用軍用級元器件，壽命達10萬次以上。

3. 小型化與集成化

• 開發微型延時繼電器（如PCB安裝型），適應緊湊空間。

• 集成延時功能與其他保護功能（如過流、欠壓）。

4. 綠色化與節能

• 采用低功耗設計，待機功耗<0.5W。

• 支持太陽能或電池供電，適用于野外設備。

九、總結

延時繼電器通過時間控制電路實現延遲動作，其核心優勢在于靈活的時間控制、高可靠性和廣泛的應用場景。選型時需重點關注延時類型、時間范圍、觸點容量和環境適應性。隨著技術發展，延時繼電器正朝著智能化、高精度、小型化方向演進，持續推動工業自動化、智能家居和電力系統的創新。
