原標題：電表原理

一、電表分類及基本原理概述

電表是用于測量電能消耗的儀器，主要分為機械式電表（感應式電表）和電子式電表兩大類。不同類型的電表工作原理有所不同，但目的都是準確計量用戶消耗的電能。

二、機械式電表（感應式電表）原理

1. 基本結構

• 電壓線圈：產生與電壓成正比的磁場。

• 電流線圈：產生與電流成正比的磁場。

• 鋁盤：在磁場作用下旋轉。

• 制動磁鐵：提供制動力矩，使鋁盤轉速與電能消耗成正比。

• 計數器：記錄鋁盤的旋轉圈數，換算為電能消耗。

2. 工作原理

• 磁場產生：當電流通過電流線圈和電壓線圈時，分別產生與電流和電壓成正比的磁場。

• 鋁盤旋轉：兩個磁場相互作用，在鋁盤中產生渦流，渦流與磁場相互作用形成驅動力矩，使鋁盤旋轉。

• 制動力矩：制動磁鐵產生與鋁盤轉速成正比的制動力矩，使鋁盤達到穩定轉速。

• 電能計量：鋁盤的轉速與電能消耗成正比，計數器記錄旋轉圈數，換算為電能值（千瓦時，kWh）。

三、電子式電表原理

1. 基本結構

• 電壓采樣電路：測量電壓信號。

• 電流采樣電路：測量電流信號。

• 計量芯片：處理電壓和電流信號，計算電能。

• 微處理器：控制電表運行，處理數據。

• 顯示單元：顯示電能消耗等信息。

• 通信接口：用于數據傳輸和遠程抄表。

2. 工作原理

• 信號采樣：電壓和電流采樣電路分別將電壓和電流信號轉換為適合計量芯片處理的低電壓信號。

• 電能計算：計量芯片對電壓和電流信號進行采樣，計算瞬時功率，并對時間積分得到電能消耗。

• 數據處理：微處理器對計量芯片輸出的數據進行處理，如存儲、顯示和通信。

• 顯示與通信：顯示單元顯示電能消耗等信息，通信接口可實現遠程抄表和數據傳輸。

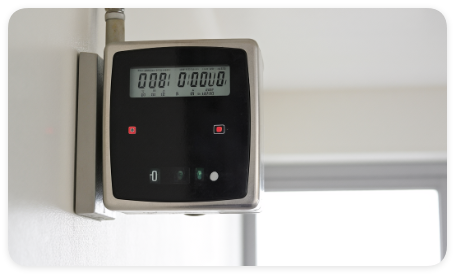

四、智能電表原理

智能電表是在電子式電表基礎上，增加了通信、數據處理和存儲等功能，可實現遠程抄表、實時監測和雙向通信。

1. 主要功能

• 遠程抄表：通過通信網絡將電能數據傳輸?shù)诫娏尽?/span>

• 實時監測：監測電壓、電流、功率因數等參數，及時發現異常。

• 雙向通信：支持電力公司與用戶之間的雙向信息交互。

• 預付費功能：支持預付費電表，用戶先充值后用電。

2. 工作原理

• 數據采集：與電子式電表類似，采集電壓和電流信號。

• 數據處理：微處理器對采集的數據進行處理，計算電能消耗和其他參數。

• 通信傳輸：通過電力線載波、無線通信（如GPRS、LoRa）等方式將數據傳輸?shù)诫娏尽?/span>

• 用戶交互：通過顯示屏或通信接口與用戶交互，提供用電信息和報警功能。

五、電表的關鍵技術指標

1. 準確度等級：表示電表測量的準確程度，常見等級有0.2S、0.5S、1.0、2.0等。

2. 量程：電表能夠測量的電壓和電流范圍。

3. 啟動電流：電表能夠開始計量的最小電流值。

4. 過載能力：電表在超過額定電流時的承受能力。

5. 功耗：電表自身消耗的電能，應盡可能低。

六、電表的應用與發展趨勢

1. 應用領域

• 居民用電：家庭電能計量。

• 商業用電：商場、辦公樓等場所的電能計量。

• 工業用電：工廠、企業的電能計量和管理。

• 新能源：太陽能、風能等新能源發電的計量。

2. 發展趨勢

• 智能化：集成更多功能，如遠程抄表、實時監測、故障診斷等。

• 網絡化：實現與電力公司、用戶之間的信息互聯。

• 高精度：提高測量準確度，滿足精細化管理需求。

• 小型化：減小體積，降低成本，便于安裝和維護。
