貼片保險絲的選擇及使用方法

來源： ickey

2020-09-27

類別：基礎知識

拍明

原標題：貼片保險絲的選擇及使用方法

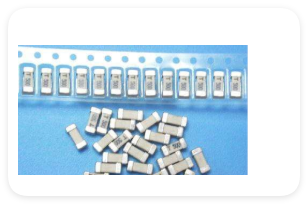

貼片保險絲（SMD Fuse）因其體積小、自動化貼裝效率高，廣泛應用于消費電子、通信設備、汽車電子等領域。其選擇和使用需綜合考慮電氣參數、環境條件及工藝兼容性。以下是詳細指南：

一、貼片保險絲的核心參數與選擇

1. 關鍵參數解析

參數	定義	選擇依據	典型值范圍
額定電流	長期穩定工作的最大電流	根據負載電流選擇，需考慮安全系數（普通電路1.2~1.5倍，沖擊電路1.5~2倍）。	0.1A~15A
額定電壓	熔斷后能承受的最大電壓	必須≥電路工作電壓（如12V電路選24V或更高）。	16V、24V、32V、63V等
分?jǐn)嗄芰?/span>	熔斷時能切斷的最大故障電流	需≥電路最大短路電流（如家庭電路選5kA，工業電路選10kA以上）。	50A~100A（消費電子） 500A~10kA（工業）
熔斷特性	熔斷時間與電流的關系	快熔（F）用于敏感電路，慢熔（T）用于電機等啟動電流大的負載。	快熔（F）、慢熔（T）
I2t值	熔斷能量（電流平方×?xí)r間）	需匹配電路能量需求，避免誤熔斷或拒熔斷。	0.001~1000 A2·s
尺寸規格	封裝尺寸（長×寬×高）	需與PCB設計兼容，常見封裝如0402、0603、1206等。	0402（1.0×0.5mm） 1206（3.2×1.6mm）

2. 選型步驟

確定負載電流：

測量電路正常工作電流（如LED驅動電流為500mA），選擇，向上取整為1A。

計算電壓與分?jǐn)嗄芰?/span>：

電路電壓為12V，選；短路電流估算為50A，選分?jǐn)嗄芰Α?0A的型號。

匹配熔斷特性：

保護LED燈選快熔（F），保護電機選慢熔（T）。

驗證I2t值：

查閱保險絲I2t曲線，確保在預期過載電流下能可靠熔斷。

選擇封裝尺寸：

空間受限選0402/0603，大電流選1206或更大。

二、貼片保險絲的典型應用與推薦型號

1. 消費電子（如手機、平板）

需求：小體積、低功耗、快熔斷。
推薦型號：

Littelfuse 0452系列（0402封裝， 0.1~5A，快熔）。
Bourns MF-PSMF系列（0603封裝， 0.5~7A，低阻抗）。

2. 通信設備（如路由器、基站）

需求：高可靠性、抗浪涌。
推薦型號：

TE Connectivity 1812L系列（1812封裝， 1~15A，慢熔）。
Bel Fuse 0ZCG系列（1206封裝，高分?jǐn)嗄芰Γ?/p>

3. 汽車電子（如ECU、車燈）

需求：耐高溫、抗振動、AEC-Q200認證。
推薦型號：

Littelfuse AEC-Q200系列（1206封裝， 0.5~10A，耐溫-55℃~+125℃）。
Schurter FSM系列（陶瓷基板，抗硫化）。

4. 工業控制（如PLC、變頻器）

需求：高分?jǐn)嗄芰Α㈤L(zhǎng)壽命。
推薦型號：

Bussmann 170M系列（陶瓷管體，分?jǐn)嗄芰?0kA）。
Eaton Bussmann FSMJ系列（方形封裝，高I2t值）。

三、貼片保險絲的使用注意事項

1. 安裝工藝

焊接溫度：

峰值溫度≤260℃，焊接時間≤5秒（避免熔體過熱）。
推薦回流焊曲線：預熱150℃/60秒，峰值245℃/10秒。

焊盤設計：

焊盤間距≥保險絲長度，避免短路。
推薦焊盤尺寸：比保險絲焊端寬0.1~0.2mm。

2. 環境適應性

溫度降額：

環境溫度每升高25℃，額定電流降額20%（如85℃時，1A保險絲實際可用0.8A）。

濕度與腐蝕：

高濕環境選鍍鎳端帽，避免氧化。
含硫環境選陶瓷基板或抗硫化涂層。

3. 失效模式與處理

正常熔斷：

外觀可見熔體中段斷裂，需更換同規格保險絲。

異常失效：

端帽熔化：可能因分?jǐn)嗄芰Σ蛔?，需換更高分?jǐn)嘈吞?hào)。
管體破裂：可能因過電壓擊穿，需檢查電路電壓。

4. 替代與兼容性

替代原則：

僅允許同尺寸、同電氣參數的型號替代（如0603封裝1A快熔保險絲不可直接替換為1206封裝）。

品牌差異：

不同品牌I2t曲線可能不同，需實測驗證。

四、常見問題與解決方案

問題	原因	解決方案
保險絲頻繁熔斷	負載電流過大或電路短路	檢查負載設計，增大保險絲額定電流或修復短路故障。
保險絲拒熔斷	分?jǐn)嗄芰Σ蛔慊蛉垠w材料劣化	換高分?jǐn)嗄芰π吞?hào)，或檢查保險絲是否受潮/氧化。
焊接后保險絲失效	焊接溫度過高或時間過長	優化回流焊曲線，使用紅外測溫儀監控溫度。
保險絲誤動作	環境溫度過高或瞬態沖擊電流	降額使用（如85℃時選1.5倍額定電流），或改用慢熔型號。

五、直接結論與推薦

選型核心原則：

電流匹配：（普通1.2，沖擊1.5）。
電壓安全：。
分?jǐn)嗄芰?/span>：≥電路最大短路電流。

推薦型號：

消費電子：Littelfuse 0452系列（0402封裝，快熔）。
汽車電子：Littelfuse AEC-Q200系列（1206封裝，耐高溫）。
工業控制：Bussmann 170M系列（陶瓷管體，高分?jǐn)啵?/p>

使用建議：

焊接前確認回流焊曲線，避免高溫?fù)p傷。
高濕/含硫環境選鍍鎳端帽或陶瓷基板。
定期測試保險絲I2t值，確保長期可靠性。

六、總結

貼片保險絲的選擇需綜合考慮電氣參數、環境條件及工藝兼容性。通過合理選型和規范使用，可有效保護電路免受過載、短路等故障影響。在實際應用中，建議結合具體場景進行測試驗證，確保保險絲的可靠性和安全性。
