原標題：電動執行機構原理

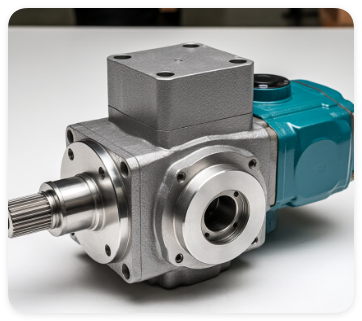

1. 電動執行機構的基本概念

電動執行機構（Electric Actuator）是一種將電能轉換為機械能，驅動閥門、擋板、調節機構等設備實現開閉、調節或定位的自動化裝置。其核心功能是通過電機驅動機械傳動部件，精確控制被控對象的運動，廣泛應用于工業流程控制、樓宇自動化、能源管理等領域。

2. 電動執行機構的工作原理

電動執行機構的工作原理基于電機驅動、機械傳動和位置反饋的協同作用，可分為以下幾個關鍵步驟：

1. 電機驅動：

• 電動執行機構的核心動力源為電機（通常為交流異步電機或直流電機）。

• 電機通過電能驅動旋轉運動，提供初始動力。

2. 機械傳動：

• 電機輸出軸通過減速器（如蝸輪蝸桿、齒輪箱）降低轉速、增大扭矩，適應不同負載需求。

• 傳動部件（如絲杠、螺母、連桿）將旋轉運動轉換為直線運動或角位移，驅動閥門或擋板動作。

3. 位置反饋與控制：

• 位置傳感器（如電位器、編碼器、霍爾傳感器）實時監測執行機構的位置或角度。

• 控制器（如PLC、單片機）比較設定值與反饋值，通過調節電機電壓、電流或PWM信號實現精確控制。

• 閉環控制：通過反饋信號修正位置偏差，確保執行機構到達目標位置。

4. 限位與保護：

• 機械限位：通過機械擋塊限制執行機構的運動范圍，防止過載。

• 電氣限位：通過限位開關（如微動開關）切斷電機電源，保護設備和人員安全。

• 過載保護：通過電流監測或扭矩傳感器檢測過載，觸發報警或停機。

3. 電動執行機構的核心組件

電動執行機構主要由以下部分組成：

1. 電機：

• 提供動力，通常為交流電機（AC220V/380V）或直流電機（DC24V）。

• 電機類型影響執行機構的轉速、扭矩和調速性能。

2. 減速器：

• 降低電機轉速、增大輸出扭矩，適應不同負載需求。

• 常見類型：蝸輪蝸桿減速器（自鎖性好）、行星齒輪減速器（效率高）。

3. 傳動部件：

• 絲杠螺母機構：將旋轉運動轉換為直線運動，適用于直行程執行機構。

• 齒輪齒條機構：實現直線運動，適用于大推力場景。

• 曲柄連桿機構：將旋轉運動轉換為角位移，適用于角行程執行機構。

4. 位置傳感器：

• 電位器：通過電阻變化反饋位置，成本低但精度有限。

• 編碼器：通過脈沖計數反饋位置，精度高，支持絕對或增量式測量。

• 霍爾傳感器：通過磁場變化反饋位置，適用于非接觸式檢測。

5. 控制器：

• 處理輸入信號（如4-20mA、0-10V、Modbus等），控制電機運行。

• 支持手動/自動切換、故障診斷、參數設置等功能。

6. 外殼與防護：

• 通常為鋁合金或鑄鐵外殼，防護等級可達IP67（防塵防水）。

• 適用于高溫、潮濕、腐蝕等惡劣環境。

4. 電動執行機構的分類與特點

根據運動方式和應用場景，電動執行機構可分為以下類型：

（1）按運動方式分類

• 直行程電動執行機構：

• 輸出直線運動，驅動閥門（如截止閥、閘閥）的開閉。

• 適用于需要線性位移的場景。

• 角行程電動執行機構：

• 輸出角位移（通常為0-90°），驅動閥門（如蝶閥、球閥）的旋轉。

• 適用于需要角度調節的場景。

• 多回轉電動執行機構：

• 輸出多圈旋轉運動（如360°以上），驅動大口徑閥門或需要多圈調節的設備。

• 適用于高扭矩、大行程場景。

（2）按控制方式分類

• 開關型電動執行機構：

• 僅支持全開或全閉操作，適用于簡單通斷控制。

• 成本低，控制簡單。

• 調節型電動執行機構：

• 支持任意位置調節，適用于流量、壓力、溫度等參數的精確控制。

• 需配合位置傳感器和控制器實現閉環控制。

（3）按防護等級分類

• 普通型：防護等級IP54，適用于室內干燥環境。

• 防爆型：符合ExdⅡCT4等防爆標準，適用于易燃易爆場所。

• 防水型：防護等級IP67/IP68，適用于潮濕或水下環境。

5. 電動執行機構的參數與選型

1. 輸出扭矩（Torque）：

• 執行機構能提供的最大扭矩，單位為?！っ祝∟·m）。

• 需根據閥門或負載的啟閉扭矩選擇，通常需留有1.2-1.5倍的安全余量。

2. 行程或角度（Stroke/Angle）：

• 直行程執行機構的行程范圍（如0-100mm）。

• 角行程執行機構的角度范圍（如0-90°）。

• 需與閥門或負載的運動范圍匹配。

3. 動作時間（Operating Time）：

• 執行機構從全開到全閉所需的時間，單位為秒。

• 高速場景需選擇動作時間短的執行機構（如<10s）。

4. 輸入信號（Input Signal）：

• 支持的信號類型（如4-20mA、0-10V、開關量、Modbus等）。

• 需與控制系統兼容。

5. 防護等級（IP Rating）：

• 防塵防水等級，如IP67（完全防塵、短時間浸水）。

• 惡劣環境需選擇高防護等級執行機構。

6. 環境溫度（Ambient Temperature）：

• 執行機構能正常工作的溫度范圍（如-20℃~+60℃）。

• 高溫或低溫場景需選擇特殊型號。

6. 電動執行機構的應用場景

1. 工業流程控制：

• 閥門控制：驅動調節閥、截止閥、球閥等，控制流體（氣體、液體）的流量、壓力或溫度。

• 擋板調節：控制風道、煙道的開度，調節通風量或煙氣排放。

2. 樓宇自動化：

• HVAC系統：控制空調、供暖系統的閥門開度，調節室內溫度。

• 給排水系統：控制水泵、閥門的啟閉，實現自動化供水或排水。

3. 能源管理：

• 電力行業：控制汽輪機旁路閥、鍋爐給水閥等，確保設備安全運行。

• 石油化工：控制管道閥門的開閉，防止泄漏或超壓。

4. 環保與水處理：

• 污水處理：控制污泥閥、加藥閥的開度，優化處理工藝。

• 水廠供水：控制水泵出口閥、調節閥，穩定供水壓力。

5. 軌道交通：

• 地鐵通風：控制風道擋板的開度，調節站臺通風量。

• 信號控制：驅動信號設備的開關，保障行車安全。

7. 電動執行機構的優缺點

優點：

• 控制精度高：通過位置傳感器和控制器實現精確控制。

• 適應性強：支持多種運動方式（直行程、角行程、多回轉）。

• 自動化程度高：可與PLC、DCS等系統集成，實現遠程控制。

• 維護方便：結構簡單，故障率低，壽命長。

缺點：

• 響應速度較慢：相比氣動執行機構，電動執行機構的動作時間較長（通常為秒級）。

• 成本較高：相比手動或氣動執行機構，電動執行機構的價格較高。

• 對電源依賴性強：斷電時無法工作，需配備備用電源或手動操作裝置。

8. 實際案例分析

案例1：工業流程控制中的閥門調節

• 需求：控制化工管道中調節閥的開度，精確調節流體流量。

• 選型：

• 選擇調節型角行程電動執行機構，輸出扭矩100N·m，角度范圍0-90°。

• 輸入信號4-20mA，防護等級IP67，環境溫度-10℃~+50℃。

• 效果：

• 執行機構精確控制閥門開度，流量調節精度達±1%，滿足工藝要求。

案例2：樓宇自動化中的HVAC控制

• 需求：控制空調系統中的水閥開度，調節室內溫度。

• 選型：

• 選擇開關型直行程電動執行機構，輸出推力500N，行程50mm。

• 輸入信號開關量，防護等級IP54，環境溫度0℃~+40℃。

• 效果：

• 執行機構快速響應溫度變化，水閥開閉穩定，室內溫度波動范圍<±1℃。

9. 電動執行機構的常見故障與維護

1. 執行機構不動作：

• 檢查電源和接線。

• 更換電機或控制器。

• 電源故障（電壓不足、接線錯誤）。

• 電機損壞（繞組短路、斷路）。

• 控制器故障（程序錯誤、元件損壞）。

• 原因：

• 解決方法：

2. 位置偏差大：

• 校準或更換位置傳感器。

• 調整或更換機械傳動部件。

• 位置傳感器故障（電位器磨損、編碼器損壞）。

• 機械傳動部件磨損（絲杠螺母間隙大、齒輪磨損）。

• 原因：

• 解決方法：

3. 過載報警：

• 檢查負載和傳動部件，清理卡滯物。

• 調整或更換限位開關。

• 負載過大（閥門卡死、傳動部件卡滯）。

• 限位開關故障（誤觸發）。

• 原因：

• 解決方法：

4. 動作時間過長：

• 檢查電源電壓，更換減速器。

• 清理并潤滑機械部件。

• 電機轉速低（電壓不足、減速器效率低）。

• 機械阻力大（潤滑不足、部件生銹）。

• 原因：

• 解決方法：

10. 總結

電動執行機構通過電機驅動、機械傳動和位置反饋的協同作用，實現閥門、擋板等設備的精確控制，具有控制精度高、適應性強、自動化程度高等優點。其分類包括直行程、角行程、多回轉等類型，適用于工業流程控制、樓宇自動化、能源管理等領域。選型時需考慮輸出扭矩、行程或角度、動作時間、輸入信號、防護等級等參數。通過合理選型和維護，電動執行機構可廣泛應用于自動化系統，成為流程控制的核心元件之一。
