原標題：帶通濾波器原理

1. 帶通濾波器的基本概念

帶通濾波器（Band-Pass Filter, BPF）是一種允許特定頻率范圍內的信號通過，同時抑制（衰減）該范圍之外信號的電路或系統。其核心功能是“選頻”，即從復雜信號中提取出感興趣的頻率成分。

• 關鍵參數：

• 中心頻率：帶通濾波器的頻率響應峰值對應的頻率。

• 帶寬（BW）：允許通過的頻率范圍，通常定義為-3dB點之間的頻率差（BW=fH?fL），其中 fH 和 fL 分別為上限截止頻率和下限截止頻率。

• 品質因數（Q）：描述濾波器的選擇性，定義為 Q=BWfc。Q值越高，帶寬越窄，濾波器選擇性越強。

2. 帶通濾波器的工作原理

帶通濾波器通過組合低通濾波器和高通濾波器實現，或直接通過諧振電路實現。其核心在于：

1. 頻率選擇性：

• 允許中心頻率附近的信號通過，衰減其他頻率的信號。

• 頻率響應曲線呈“鐘形”，中心頻率處增益最大，兩側逐漸衰減。

2. 實現方式：

• 級聯方式：將低通濾波器和高通濾波器串聯，低通濾波器的截止頻率高于高通濾波器的截止頻率，形成帶通區域。

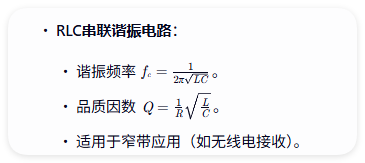

• 諧振方式：利用RLC諧振電路（如串聯或并聯諧振）實現，諧振頻率即為中心頻率。

3. 衰減特性：

• 通帶（Passband）：信號增益接近最大值，衰減極小。

• 阻帶（Stopband）：信號增益顯著降低，衰減可達數十dB甚至更高。

• 過渡帶（Transition Band）：通帶和阻帶之間的頻率范圍，增益逐漸變化。

3. 帶通濾波器的分類與實現

根據實現方式，帶通濾波器可分為無源帶通濾波器和有源帶通濾波器。

（1）無源帶通濾波器

• 組成：僅由電阻（R）、電感（L）、電容（C）等無源元件構成。

• 特點：

• 不需要外部電源，結構簡單。

• 增益通常小于1（衰減信號），適用于對增益要求不高的場景。

• 實現方式：

• 通過高通濾波器和低通濾波器級聯實現。

• 適用于寬帶應用（如音頻處理）。

• RC級聯帶通濾波器：

（2）有源帶通濾波器

• 組成：在無源濾波器基礎上加入運算放大器（Op-Amp）等有源元件。

• 特點：

• 可提供增益（放大信號），適用于需要信號放大的場景。

• 輸入阻抗高，輸出阻抗低，便于與其他電路連接。

• 實現方式：

• 可同時實現低通、高通和帶通輸出，靈活性高。

• 適用于多通道濾波（如音頻均衡器）。

• 通過運算放大器和RC網絡實現，具有高Q值和窄帶寬。

• 適用于精密選頻（如生物信號處理）。

• 多反饋有源帶通濾波器：

• 狀態變量有源帶通濾波器：

4. 帶通濾波器的核心特性

• 頻率響應：

• 增益在通帶內接近最大值，在阻帶內迅速下降。

• 中心頻率處增益最大，兩側對稱衰減。

• 相位響應：

• 在通帶內，相位變化通常較小，保持信號的相位特性。

• 在過渡帶和阻帶內，相位變化可能較大，需根據應用需求考慮。

• Q值與帶寬的關系：

• Q值越高，帶寬越窄，濾波器選擇性越強，但通帶內增益波動可能增大。

• Q值越低，帶寬越寬，濾波器選擇性越弱，但通帶內增益更平坦。

5. 帶通濾波器的應用場景

1. 通信系統：

• 無線電接收：通過帶通濾波器提取特定頻段的信號（如FM廣播、手機通信）。

• 頻分復用（FDM）：將不同頻段的信號分離或合并。

2. 音頻處理：

• 圖形均衡器：通過多個帶通濾波器調節不同頻段的音量（如低音、中音、高音）。

• 噪聲抑制：濾除特定頻段的噪聲（如50Hz/60Hz電源噪聲）。

3. 生物醫學信號處理：

• 腦電（EEG）信號處理：提取特定頻段的腦電波（如α波、β波）。

• 心電（ECG）信號處理：濾除肌電干擾和基線漂移。

4. 振動與傳感器信號處理：

• 機械故障診斷：通過帶通濾波器提取特定頻段的振動信號，分析設備故障。

• 壓力傳感器信號處理：濾除低頻漂移和高頻噪聲。

5. 雷達與聲吶系統：

• 目標檢測：通過帶通濾波器提取特定頻段的回波信號，提高目標識別能力。

6. 帶通濾波器的設計要點

1. 中心頻率與帶寬選擇：

• 根據應用需求確定中心頻率和帶寬，避免通帶過窄或過寬。

• 窄帶濾波器適用于高精度選頻，寬帶濾波器適用于通用信號處理。

2. Q值與穩定性：

• 高Q值濾波器對元件參數敏感，需考慮溫度漂移和元件容差的影響。

• 可通過負反饋或自動增益控制（AGC）提高穩定性。

3. 濾波器階數：

• 高階濾波器（如四階、六階）具有更陡峭的過渡帶，但實現復雜度更高。

• 低階濾波器（如二階）實現簡單，但過渡帶較寬。

4. 有源與無源選擇：

• 需要增益或高輸入阻抗時，選擇有源濾波器。

• 對功耗或體積敏感時，選擇無源濾波器。

7. 實際案例分析

案例1：FM廣播接收機中的帶通濾波器

• 需求：提取FM廣播頻段（88MHz-108MHz）的信號，抑制其他頻段的干擾。

• 設計：

• 使用LC諧振帶通濾波器，中心頻率為98MHz（FM頻段中點），帶寬為20MHz。

• 通過調節電感或電容的值，微調中心頻率和帶寬。

• 效果：有效提取FM信號，抑制鄰近頻段的干擾（如航空通信、電視信號）。

案例2：音頻均衡器中的帶通濾波器

• 需求：實現多頻段音量調節（如低音、中音、高音）。

• 設計：

• 使用多個有源帶通濾波器級聯，每個濾波器覆蓋不同頻段（如低音：20Hz-200Hz，中音：200Hz-2kHz，高音：2kHz-20kHz）。

• 通過電位器調節每個濾波器的增益，實現頻段音量調節。

• 效果：用戶可根據需求調整音頻頻譜，改善音質。

8. 帶通濾波器的局限性

• 元件容差：

• 無源濾波器對電阻、電容、電感的容差敏感，可能導致中心頻率或帶寬偏移。

• 需選擇高精度元件或通過校準提高精度。

• 溫度影響：

• 電感和電容的參數隨溫度變化，可能導致濾波器性能變化。

• 需考慮溫度補償或選擇溫度穩定性好的元件。

• 高階濾波器復雜性：

• 高階濾波器實現復雜，成本高，可能引入相位失真或非線性。

• 需權衡濾波器性能與實現復雜度。

9. 總結

帶通濾波器通過頻率選擇性實現信號的提取或抑制，廣泛應用于通信、音頻處理、生物醫學等領域。其核心在于合理設計中心頻率、帶寬和Q值，選擇無源或有源實現方式，滿足不同應用需求。通過優化設計和元件選擇，可克服元件容差、溫度影響等局限性，實現高性能的帶通濾波功能。
