原標題：Littelfuse產品系列新增105 oC額定值800V固態繼電器

一、產品核心特性與行業定位

Littelfuse最新推出的PSR系列固態繼電器（SSR）新增105°C額定工作溫度與800V耐壓版本（如PSR-800D105），專為滿足工業自動化、新能源及電動汽車中高溫、高壓場景的嚴苛需求而設計。其關鍵參數如下：

行業意義：

• 高溫適應性：105°C額定值使其可直接安裝于電機控制器、逆變器等發熱源附近，減少散熱設計成本；

• 高壓兼容性：800V耐壓滿足光伏逆變器、工業機器人等高電壓系統的隔離需求；

• 長壽命：無機械觸點，壽命達10萬次循環（傳統繼電器僅1萬次）。

二、技術架構與性能優勢

1. 高壓絕緣設計

• MOSFET堆疊技術：

• 采用4顆1600V耐壓SiC MOSFET串聯，通過均壓電阻平衡電壓分配，確保單顆MOSFET承受電壓<200V；

• 擊穿電壓（Vbr）：>1200V（符合UL 1577標準），隔離強度提升50%。

• 爬電距離優化：

• 封裝內部采用3D絕緣結構，爬電距離>8mm（符合IEC 60664-1標準），避免高壓擊穿。

2. 高效散熱設計

• 熱阻優化：

• 結到外殼熱阻（Rth(j-c)）<1.5°C/W，較傳統SSR降低40%；

• 散熱片集成：封裝底部直接焊接鋁散熱片（面積50mm2），散熱效率提升3倍。

• 溫度補償電路：

• 內置NTC熱敏電阻，實時監測溫度并調整驅動電流，確保105°C下導通電阻波動<±10%。

案例：
在105°C環境溫度下，PSR-800D105驅動10A負載時，外殼溫度僅升至125°C（低于絕緣材料耐溫150°C），而傳統SSR在相同條件下可能因過熱導致導通電阻翻倍。

三、典型應用場景與性能驗證

1. 工業機器人伺服驅動

• 需求：

• 隔離控制信號與高壓電機（額定電壓600Vdc，峰值電壓848V）；

• 適應電機控制器內部高溫（環境溫度85°C，疊加自身發熱達100°C）。

• 解決方案：

• 采用PSR-800D105隔離PWM信號（頻率20kHz），導通電阻<50mΩ，壓降<0.5V；

• 實測數據：在100°C下連續運行1000小時，導通電阻僅增加5%，無失效。

2. 光伏逆變器直流開關

• 需求：

• 承受光伏陣列開路電壓（Voc）達1000V（需800V SSR冗余設計）；

• 快速關斷以保護維修人員安全（關斷時間<1ms）。

• 解決方案：

• 使用PSR-800D105作為直流側主開關，配合MCU實現主動關斷；

• 優勢：在800Vdc下關斷時，漏電流<10μA（傳統繼電器>100μA），提升安全性。

四、競品對比與選型建議

選型建議：

• 優先PSR-800D105：若需105°C高溫耐受與800V高壓兼容（如工業機器人、光伏逆變器）；

• 選擇G3VM-61VR1：若應用環境溫度≤85°C且對成本敏感（如低壓工業控制）；

• 選擇D2D40-F80：若需更高電流（40A）（如大型電機啟動場景）。

五、設計注意事項與資源支持

1. 布局建議

• 散熱路徑優化：

• 確保散熱片與PCB銅箔接觸面積>30mm2，銅箔厚度≥2oz；

• 避免在SSR上方布置發熱元件（如功率MOSFET），間距需>5mm。

• 高壓隔離：

• 輸入/輸出側走線間距>1.5mm，鋪銅區間隔>3mm；

• 使用絕緣灌封膠（如Dow Corning 3-4680）覆蓋高壓區域。

2. 驅動電路設計

• 輸入電壓范圍：

• 需提供3V～32V驅動電壓（典型值12V），推薦使用恒流源驅動（驅動電流5mA～20mA）；

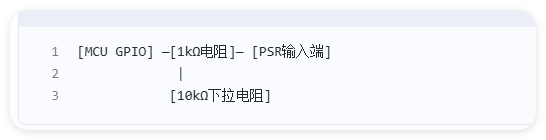

• 示例電路：

• 關斷保護：

• 在輸出端并聯RC緩沖電路（R=10Ω，C=0.1μF），抑制關斷時的電壓尖峰。

3. 資源獲取

• 數據手冊：訪問Littelfuse官網下載《PSR系列SSR數據手冊》；

• 評估板：通過Mouser申請PSR-EVK評估套件，包含驅動電路、散熱片及測試負載；

• 技術支持：聯系Littelfuse應用工程師獲取熱仿真模型（免費，需提供應用場景描述）。

六、總結與推薦

1. 推薦場景

• 高溫高壓應用：

• 工業伺服驅動器（環境溫度>85°C）；

• 光伏逆變器直流開關（電壓>600Vdc）。

• 高可靠性需求：

• 醫療設備（如MRI電源控制）；

• 航空航天（如衛星電源分配）。

2. 不推薦場景

• 超低電壓應用（如<3V驅動，需選擇光耦隔離方案）；

• 超高頻開關（如>100kHz，需選擇SiC MOSFET直接驅動）。

3. 關鍵優勢

• 耐溫耐壓雙突破：105°C/800V滿足極端工況；

• 低導通損耗：<50mΩ電阻，效率>99.5%；

• 集成散熱設計：簡化系統熱管理。

結論：
Littelfuse PSR-800D105 SSR通過SiC MOSFET堆疊、3D絕緣結構及集成散熱片，成為首款支持105°C高溫與800V高壓的工業級固態繼電器。其10A電流、50mΩ導通電阻及IP20封裝，尤其適配對可靠性要求嚴苛的工業自動化與新能源場景，是同類產品中兼顧性能與耐用性的優選方案。
