原標題：差壓變送器原理

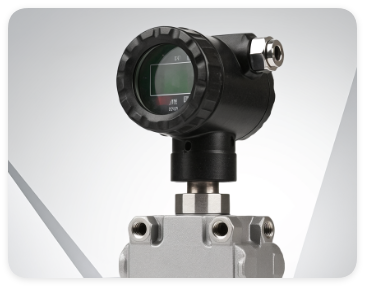

差壓變送器是一種用于測量兩個壓力點之間差值的儀表，它將差壓信號轉換為標準的電信號（如 4 - 20mA 電流信號或 1 - 5V 電壓信號）輸出，以便于遠距離傳輸、顯示、記錄或控制。以下從其核心結構、工作原理、信號轉換過程、關鍵影響因素等方面詳細介紹：

核心結構

差壓變送器主要由測量膜片、電容傳感器（或應變片傳感器）、信號處理電路和外殼等部分組成。

• 測量膜片：是差壓變送器感受壓力差的關鍵部件，通常由彈性金屬材料制成，如不銹鋼。它安裝在兩個壓力腔室之間，能夠隨著兩側壓力差的變化而發生微小的形變。

• 電容傳感器（或應變片傳感器）：用于將測量膜片的形變轉換為電信號。電容傳感器通過測量膜片形變引起的電容變化來感知壓力差；應變片傳感器則是利用膜片形變導致應變片電阻值變化的原理來工作。

• 信號處理電路：對傳感器輸出的微弱電信號進行放大、濾波、線性化等處理，將其轉換為標準的電信號輸出。同時，信號處理電路還具備溫度補償、零點校準等功能，以提高測量的準確性和穩定性。

• 外殼：保護內部元件免受外界環境的影響，如灰塵、水分、腐蝕性氣體等。外殼通常采用密封設計，具有一定的防護等級。

工作原理

1. 壓力差作用

當被測的兩個壓力分別作用于差壓變送器的兩個壓力接口時，測量膜片兩側會產生壓力差。例如，在測量管道中流體的流量時，將差壓變送器的高壓側接口連接到管道上游的壓力點，低壓側接口連接到管道下游的壓力點，流體流動時會在上下游之間產生壓力差，這個壓力差就會作用在測量膜片上。

2. 膜片形變

測量膜片在壓力差的作用下會發生微小的形變。壓力差越大，膜片的形變程度也越大。膜片的形變是彈性形變，當壓力差消失時，膜片會恢復到原來的形狀。

3. 傳感器轉換

• 電容傳感器：測量膜片的形變會改變電容傳感器中兩個電極之間的距離或面積，從而導致電容值發生變化。電容值的變化與壓力差之間存在一定的函數關系，通過測量電容值的變化就可以得到壓力差的大小。

• 應變片傳感器：膜片形變會使粘貼在膜片上的應變片發生拉伸或壓縮，導致應變片的電阻值發生變化。電阻值的變化與壓力差成正比，通過測量電阻值的變化并將其轉換為電壓信號，就可以得到壓力差的信息。

信號轉換過程

傳感器輸出的電信號通常非常微弱，且可能存在非線性、溫度漂移等問題，需要進行進一步的處理。

• 放大：信號處理電路首先對傳感器輸出的微弱電信號進行放大，以提高信號的幅度，便于后續的處理和傳輸。

• 濾波：去除信號中的噪聲和干擾成分，使信號更加平滑和穩定。

• 線性化：由于傳感器輸出的信號與壓力差之間可能存在非線性關系，信號處理電路會對信號進行線性化處理，使其輸出與壓力差成嚴格的線性關系，提高測量的準確性。

• 溫度補償：環境溫度的變化會對傳感器的性能產生影響，導致測量誤差。信號處理電路通過內置的溫度傳感器實時監測環境溫度，并根據預設的溫度補償算法對輸出信號進行修正，以消除溫度對測量的影響。

• 標準信號輸出：經過上述處理后，信號處理電路將電信號轉換為標準的 4 - 20mA 電流信號或 1 - 5V 電壓信號輸出。4 - 20mA 電流信號具有抗干擾能力強、傳輸距離遠等優點，常用于工業現場的信號傳輸；1 - 5V 電壓信號則適用于一些對信號精度要求較高的場合。

關鍵影響因素

1. 壓力范圍

差壓變送器有一定的測量壓力范圍，如果被測壓力差超出了其量程范圍，可能會導致測量不準確甚至損壞變送器。因此，在選擇差壓變送器時，需要根據實際測量需求選擇合適的量程。

2. 溫度影響

環境溫度的變化會影響測量膜片的彈性模量、傳感器的性能以及信號處理電路的參數，從而導致測量誤差。為了減小溫度對測量的影響，差壓變送器通常會采用溫度補償技術，但補償效果也有一定的局限性。

3. 介質特性

被測介質的性質，如密度、粘度、腐蝕性等，也會對差壓變送器的測量產生影響。例如，高粘度的介質可能會導致測量膜片的響應速度變慢，影響測量的實時性；腐蝕性介質可能會損壞測量膜片和傳感器，縮短變送器的使用壽命。

4. 安裝位置和方式

差壓變送器的安裝位置和方式會影響其測量準確性。例如，安裝時如果存在傾斜、振動等情況，可能會導致測量膜片受力不均勻，產生測量誤差。此外，安裝位置的選擇還應考慮便于維護和檢修。
