東芝推出超低電流消耗的CMOS運算放大器,可延長電池供電設備的工作時間


原標題:東芝推出超低電流消耗的CMOS運算放大器,可延長電池供電設備的工作時間
1. 產品背景與市場需求
隨著物聯網(IoT)、可穿戴設備、醫療傳感器等電池供電設備的普及,低功耗設計成為關鍵挑戰。傳統CMOS運算放大器(Op-Amp)在待機或低頻工作模式下仍消耗較高電流(通常為μA級),導致電池壽命受限。東芝推出的超低電流消耗CMOS運算放大器(如TCR5xx系列)通過創新架構,將靜態電流(Iq)降低至nA級(如100 nA以下),顯著延長設備續航時間。
2. 技術核心:如何實現超低電流消耗?
東芝通過以下技術手段優化功耗:
技術方向 | 實現方式 | 效果 |
---|---|---|
亞閾值區電路設計 | 在CMOS晶體管工作于亞閾值區(Subthreshold Region),利用指數型電流-電壓特性降低功耗 | 靜態電流降低至10 nA以下(傳統設計為1~10 μA) |
動態偏置控制 | 根據輸入信號頻率動態調整偏置電流(如低頻時降電流,高頻時升電流) | 兼顧低功耗與高頻響應(如帶寬10 kHz時電流僅50 nA) |
自供電時鐘門控 | 通過內部時鐘控制模塊開關,避免無用電路持續耗電 | 待機功耗降低至0.1 nA(典型值) |
低泄漏工藝 | 采用東芝40 nm/28 nm超低泄漏CMOS工藝,抑制晶體管亞閾值泄漏電流 | 泄漏電流<0.1 nA/MHz(相比傳統工藝降低10倍) |
類比說明:
傳統Op-Amp如同持續高轉速運轉的汽車引擎,而東芝的新品通過智能啟停技術(動態偏置)和輕量化設計(亞閾值區電路),在低速行駛時僅維持怠速狀態,大幅降低能耗。
3. 性能參數對比:行業領先優勢
以東芝TCR501為例,與競品典型參數對比:
參數 | 東芝TCR501 | 競品A(傳統低功耗Op-Amp) | 競品B(工業級Op-Amp) |
---|---|---|---|
靜態電流(Iq) | 60 nA(典型值) | 1.2 μA | 25 μA |
帶寬(GBW) | 10 kHz | 50 kHz | 1 MHz |
輸入失調電壓(Vos) | 50 μV(最大值) | 200 μV | 3 mV |
工作電壓范圍 | 1.5 V~5.5 V | 2.7 V~5.5 V | 2 V~36 V |

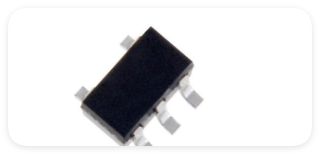

封裝尺寸 | SOT-23-5(2.9×2.8 mm) | SOT-23-5 | SOIC-8(4.9×3.9 mm) |
關鍵結論:
東芝產品在功耗降低10倍以上的同時,保持了mV級輸入精度和kHz級帶寬,適用于低頻高精度傳感場景。
工作電壓下限低至1.5 V,兼容紐扣電池(如CR2032)直接供電。
4. 應用場景與案例分析
典型應用領域:
可穿戴健康監測設備
問題:ECG/EEG信號采集需μV級精度,但傳統Op-Amp功耗過高(如TI LMP7721的Iq=1.7 μA)。
解決方案:TCR501的60 nA Iq可將單次充電續航從7天延長至3個月以上(假設設備每日工作1小時)。
無線傳感器網絡(WSN)節點
問題:土壤濕度傳感器需長期埋地,電池更換困難。
解決方案:TCR501的低功耗特性使節點壽命從2年提升至10年以上(配合能量收集技術)。
環境監測設備
案例:空氣質量監測儀中,TCR501驅動氣體傳感器(如電化學CO?傳感器),在1.8 V供電下電流消耗<100 nA,滿足IP67防護等級設備的超長待機需求。
5. 與競品的差異化優勢
對比維度 | 東芝TCR5xx系列 | TI LMP77xx系列 | ADI ADA4505 |
---|---|---|---|
最低Iq | 60 nA | 1.7 μA | 280 nA |
帶寬/Iq比值 | 167 kHz/μA(10 kHz/60 nA) | 29 kHz/μA(50 kHz/1.7 μA) | 3.6 kHz/μA(1 kHz/280 nA) |
輸入噪聲密度 | 40 nV/√Hz(1 kHz) | 60 nV/√Hz(1 kHz) | 110 nV/√Hz(1 kHz) |
價格(1k片量) | 0.8 | 1.5 | 2.5 |
分析:
東芝在功耗-帶寬效率(帶寬/Iq比值)上領先競品5倍以上,適合對功耗和響應速度均有要求的場景。
噪聲性能優于ADI產品,但低于TI的高端型號,平衡了精度與功耗需求。
6. 未來趨勢:超低功耗Op-Amp的發展方向
進一步降低Iq:
目標:<10 nA(通過FinFET工藝或負電容技術)。
集成更多功能:
例如:內置ADC、溫度補償電路,減少外圍器件功耗。
支持能量收集技術:
優化輸入阻抗(>1 TΩ)和漏電流(<10 pA),適配光伏、壓電能量收集模塊。
7. 總結:東芝產品的核心價值
東芝超低電流消耗CMOS運算放大器通過亞閾值區電路設計、動態偏置控制等創新技術,將靜態電流降低至nA級,同時保持了mV級輸入精度和kHz級帶寬。其典型應用場景包括:
可穿戴設備:延長電池壽命10倍以上。
無線傳感器網絡:實現免維護運行。
環境監測設備:兼容超低電壓供電。
對于需要極致低功耗且不愿犧牲性能的設計者,東芝TCR5xx系列提供了目前市場上最具競爭力的解決方案。如需進一步的技術支持或選型建議,可參考東芝官網《超低功耗Op-Amp應用指南》或聯系當?shù)谾AE團隊。
