原標題：MPPT原理

MPPT（Maximum Power Point Tracking，最大功率點跟蹤）是一種用于光伏（PV）系統、風力發電系統等可再生能源發電設備中的技術，其核心目標是實時調整發電設備的工作點，使其始終運行在最大功率點（MPP）附近，最大化能量轉換效率。以下從原理、實現方法、應用場景及挑戰等方面詳細解析。

1. MPPT的核心原理

光伏電池或風力發電機的輸出功率與工作電壓（或電流）密切相關，其功率-電壓（P-V）特性曲線呈現非線性特征，存在一個唯一的最大功率點（MPP）。MPPT通過動態調整發電設備的工作電壓或電流，使其始終運行在MPP附近，最大化輸出功率。

• 光伏電池的P-V特性曲線：

• 光伏電池的輸出功率隨工作電壓變化，呈現一個單峰曲線。

• 在光照強度、溫度等環境條件變化時，P-V曲線會發生變化，MPP的位置也會隨之改變。

• MPPT的作用：

• 實時監測光伏電池的輸出特性，動態調整工作點，使其始終運行在MPP附近。

• 最大化能量轉換效率，提升發電系統的整體性能。

2. MPPT的實現方法

MPPT的實現主要依賴于控制算法和硬件電路，常見的MPPT算法包括：

1. 擾動觀察法（Perturb and Observe, P&O）：

• 如果功率增加，則保持?jǐn)_動方向；如果功率減少，則反向擾動。

• 原理：定期對工作電壓（或電流）施加一個小擾動，觀察輸出功率的變化。

• 優點：實現簡單，易于硬件實現。

• 缺點：在環境條件快速變化時，可能產生振蕩，無法精確跟蹤MPP。

2. 電導增量法（Incremental Conductance, INC）：

• 通過計算dI/dV（電流變化率與電壓變化率的比值）與-I/V（當前工作點的電導）的關系，動態調整工作點。

• 原理：基于光伏電池的P-V特性曲線的導數關系，即dP/dV = 0時達到MPP。

• 優點：跟蹤速度快，精度高，適合環境條件快速變化的場景。

• 缺點：算法復雜度較高，對硬件計算能力要求較高。

3. 恒定電壓法（Constant Voltage, CV）：

• 通過將工作電壓控制在開路電壓的76%附近，近似實現MPPT。

• 原理：在標準光照條件下，MPP的工作電壓約為開路電壓的76%。

• 優點：實現簡單，計算量小。

• 缺點：在環境條件變化時，無法精確跟蹤MPP，效率較低。

4. 模糊邏輯控制法（Fuzzy Logic Control, FLC）：

• 原理：利用模糊邏輯規則，根據輸入變量（如電壓、電流、功率）的變化，動態調整工作點。

• 優點：適應性強，適合非線性系統。

• 缺點：算法復雜度較高，需要專家經驗設計模糊規則。

5. 神經網絡控制法（Neural Network Control, NNC）：

• 原理：利用神經網絡模型，通過訓練學習光伏電池的P-V特性，實現MPPT。

• 優點：適應性強，跟蹤精度高。

• 缺點：算法復雜度高，需要大量訓練數據。

3. MPPT的硬件實現

MPPT的實現通常需要以下硬件電路：

• DC-DC變換器：用于調整光伏電池的工作電壓或電流，常見的拓?fù)浣Y(jié)構包括Buck、Boost、Buck-Boost等。

• 控制器：通常采用微控制器（MCU）或數字信號處理器（DSP），實現MPPT算法。

• 傳感器：用于測量光伏電池的電壓、電流和功率，提供反饋信號。

4. MPPT的應用場景

MPPT技術廣泛應用于以下領域：

• 光伏發電系統：

• 獨立光伏發電系統（如太陽能路燈、家用光伏系統）。

• 并網光伏發電系統（如大型光伏電站）。

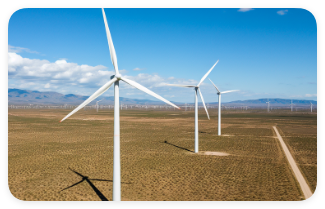

• 風力發電系統：

• 用于調整風力發電機的輸出功率，最大化能量轉換效率。

• 其他可再生能源系統：

• 如燃料電池、潮汐能發電系統等。

5. MPPT的挑戰與解決方案

• 環境條件快速變化：

• 光照強度、溫度等環境條件的變化會導致P-V曲線快速變化，MPPT算法可能無法及時跟蹤MPP。

• 解決方案：采用跟蹤速度快、精度高的算法（如INC），或結合多種算法優化性能。

• 局部最大功率點（LMPP）：

• 在部分陰影條件下，光伏電池的P-V曲線可能出現多個局部最大功率點，傳統MPPT算法可能陷入局部最優。

• 解決方案：采用全局MPPT算法（如粒子群優化算法、遺傳算法），或結合分布式MPPT技術。

• 硬件成本與效率：

• DC-DC變換器的效率會影響整體系統的能量轉換效率。

• 解決方案：優化變換器拓?fù)浣Y(jié)構，采用高效功率器件（如SiC、GaN），提升變換器效率。

6. MPPT的未來發展趨勢

• 智能化與自適應：

• 結合人工智能技術（如深度學習、強化學習），實現自適應MPPT，提升跟蹤精度和效率。

• 多模塊協同：

• 在大型光伏電站中，采用分布式MPPT技術，實現多模塊協同優化，提升整體發電效率。

• 與儲能系統結合：

• 將MPPT技術與儲能系統（如電池）結合，實現能量的高效存儲和利用。

總結

MPPT技術通過動態調整光伏電池或風力發電機的工作點，使其始終運行在最大功率點附近，最大化能量轉換效率。其實現方法包括擾動觀察法、電導增量法、恒定電壓法等，硬件實現依賴于DC-DC變換器和控制器。MPPT廣泛應用于光伏發電、風力發電等領域，面臨環境條件快速變化、局部最大功率點等挑戰，未來將朝著智能化、自適應和多模塊協同的方向發展。
