原標題：繼電器構造與工作原理

一、繼電器的構造

繼電器是一種電控制器件，通過小電流控制大電流的通斷，實現電路的自動切換或保護。其核心構造包括以下部分：

1. 外部結構

• 外殼：絕緣材料（如塑料或金屬）制成，保護內部元件并固定接線端子。

• 接線端子：用于連接控制電路（輸入）和被控電路（輸出）。

2. 內部核心部件

• 電磁系統：

• 線圈：通電后產生磁場（電磁鐵）。

• 鐵芯：增強磁場強度，吸引銜鐵。

• 觸點系統：

• 動觸點：與銜鐵聯動，隨磁場變化動作。

• 靜觸點：固定觸點，分為常開（NO）和常閉（NC）兩種。

• 彈簧/反力機構：提供復位力，使觸點在斷電后恢復初始狀態。

3. 觸點類型

• 常開觸點（NO）：繼電器未通電時斷開，通電后閉合。

• 常閉觸點（NC）：繼電器未通電時閉合，通電后斷開。

• 轉換觸點（CO）：包含一個動觸點和兩個靜觸點（NO+NC），可切換電路連接方式。

繼電器構造示意圖（文字描述）

二、繼電器的工作原理

繼電器通過電磁感應實現小電流控制大電流，其工作過程分為以下步驟：

1. 線圈通電（控制信號輸入）

• 當控制電路向線圈施加電壓時，線圈中產生電流，形成磁場。

• 磁場吸引銜鐵，克服彈簧的反作用力。

2. 觸點動作（輸出狀態改變）

• 銜鐵運動帶動動觸點：

• 常開觸點（NO）：從斷開變?yōu)殚]合，接通被控電路。

• 常閉觸點（NC）：從閉合變?yōu)閿嚅_(kāi)，切斷被控電路。

• 觸點狀態的變化實現電路的通斷控制。

3. 線圈斷電（控制信號消失）

• 線圈斷電后，磁場消失，彈簧力使銜鐵復位。

• 動觸點恢復初始狀態，觸點系統回到原始位置。

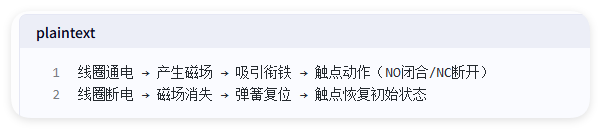

動態過程總結

三、繼電器的關鍵特性

1. 電氣隔離：

• 控制電路（小電流）與被控電路（大電流）完全隔離，提高安全性。

2. 信號放大：

• 用微弱控制信號（如PLC輸出）驅動大功率負載（如電機、接觸器）。

3. 多觸點配置：

• 單個繼電器可包含多組觸點（如1組NO+1組NC），實現復雜邏輯控制。

四、繼電器的分類與應用

1. 按觸點負載類型

• 電磁繼電器：控制交流或直流電路（如家電、工業設備）。

• 固態繼電器（SSR）：無觸點，通過半導體器件實現通斷（高頻、長壽命場景）。

2. 按控制信號類型

• 電壓繼電器：響應電壓變化（如過壓/欠壓保護）。

• 電流繼電器：響應電流變化（如過流保護）。

• 時間繼電器：延遲動作（如定時控制）。

• 溫度繼電器：響應溫度變化（如溫控設備）。

3. 典型應用場景

• 工業自動化：PLC控制電機啟停、閥門開關。

• 家電設備：空調、冰箱中的溫度控制。

• 電力系統：過載保護、斷路器控制。

五、繼電器與接觸器的區別

六、總結

繼電器通過電磁感應和機械觸點實現小電流控制大電流，其核心優勢在于電氣隔離和信號放大。理解其構造與原理有助于：

1. 合理選型：根據負載類型（交流/直流）、觸點數量、負載電流選擇繼電器。

2. 故障排查：如觸點粘連（線圈斷電后觸點未斷開）、線圈燒毀（長時間通電過熱）等常見問題。

3. 系統設計：在自動化控制、電力保護等場景中合理應用繼電器，提高系統可靠性。

通過掌握繼電器的基本原理，可高效解決工業與民用領域的電路控制需求。
