原標題：如何使用單片機驅動電磁式繼電器

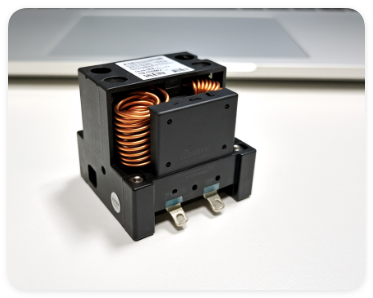

電磁式繼電器是單片機控制強電負載的核心器件，需通過硬件隔離和電路保護實現可靠驅動。以下是無公式、無復雜示例的實戰指南：

一、硬件設計核心要點

1. 繼電器選型

• 負載匹配：

• 交流負載（如220V電機）：選AC250V/10A繼電器（如歐姆龍G2R系列），觸點需耐電?。ㄣy合金材質更優）。

• 直流負載（如12V電磁閥）：選DC30V/5A繼電器（如松樂SRD-05VDC-SL-C），直流電弧更難熄滅，需適當降額使用。

• 線圈電壓：

• 優先選與單片機GPIO輸出電壓匹配的繼電器（如5V單片機配5V線圈繼電器），避免電壓不足導致觸點抖動。

2. 驅動電路設計

方案一：三極管驅動（低成本）

• 電路結構：

• 單片機GPIO → 限流電阻（1kΩ左右）→ NPN三極管（如S8050）→ 繼電器線圈 → 續流二極管（1N4148）→ GND。

• 關鍵點：

• 三極管需工作在飽和區（基極電流足夠大，確保完全導通）。

• 續流二極管必須反接在繼電器線圈兩端，防止線圈斷電時產生高壓擊穿三極管。

方案二：光耦隔離驅動（高安全性）

• 電路結構：

• 單片機I/O → 光耦（如PC817）→ 三極管 → 繼電器線圈。

• 優勢：

• 隔離單片機與強電，避免干擾或誤觸電風險（尤其適用于工業環境）。

• 光耦響應速度快（μs級），適合高頻控制場景。

二、電路保護措施

1. 續流二極管：

• 必須使用（如1N4148），抑制線圈斷電時的反向電動勢（否則可能擊穿三極管）。

2. 瞬態抑制二極管（可選）：

• 在繼電器觸點兩端并聯TVS二極管（如P6KE6.8CA），吸收觸點斷開時的電弧能量，延長繼電器壽命。

3. RC吸收電路（可選）：

• 在觸點兩端并聯0.1μF電容+100Ω電阻，減少電弧對負載的干擾。

三、軟件驅動邏輯

1. 初始化GPIO：

• 將控制引腳設置為輸出模式（如Arduino的pinMode(pin, OUTPUT)）。

2. 控制邏輯：

• 吸合繼電器：GPIO輸出高電平（三極管導通，線圈通電）。

• 釋放繼電器：GPIO輸出低電平（三極管截止，線圈斷電）。

3. 延時處理：

• 繼電器吸合/釋放時間通常為5~20ms，需避免頻繁切換（建議兩次操作間隔≥100ms）。

四、調試與避坑指南

1. 常見問題：

• 繼電器抖動：檢查供電電壓是否穩定（電壓不足會導致觸點反復通斷）。

• 三極管過熱：限流電阻選擇不當或負載電流過大，需重新計算基極電流。

• 電磁干擾：長距離布線時，繼電器線圈端并聯0.1μF電容，抑制高頻噪聲。

2. 測試方法：

• 用萬用表測量觸點通斷狀態，確認與軟件邏輯一致。

• 負載端接示波器，觀察觸點切換時的電壓波動（正常應<5V）。

五、典型應用場景

1. 智能家居：

• 單片機控制220V燈光或插座（需繼電器觸點耐AC250V）。

2. 工業控制：

• 驅動接觸器或大功率負載（需選大電流繼電器，如HF115F系列）。

3. DIY項目：

• 5V繼電器模塊直接插接單片機開發板（如Arduino），快速實現自動化控制。

總結

• 選型關鍵：負載類型、線圈電壓、觸點容量。

• 電路核心：三極管驅動+續流二極管（或光耦隔離）。

• 安全第一：強電部分與單片機隔離，避免觸電風險。

通過以上方法，可實現單片機對電磁式繼電器的穩定驅動，適用于從家電到工業設備的多種場景。
