原標題：如何實現電源和信號隔離以確保 CAN 總線可靠運行

在工業控制、汽車電子和航空航天等領域，CAN總線因其實時性、高可靠性和抗干擾能力被廣泛應用。然而，地電位差異、電磁干擾（EMI）和高壓沖擊等問題可能導致總線通信故障甚至設備損壞。通過電源隔離和信號隔離技術，可有效提升CAN總線的抗干擾能力和安全性。以下從原理、實現方案及關鍵器件選型展開分析。

一、為什么需要隔離？

1. 典型問題場景

• 地電位差：不同設備接地點的電位差可達數十伏，導致共模電流通過CAN總線，引發通信錯誤。

• 高壓沖擊：雷擊、感性負載切換等產生的瞬態高壓可能擊穿CAN收發器。

• 電磁干擾（EMI）：電機、變頻器等強干擾源通過空間輻射或傳導干擾CAN信號。

2. 隔離的核心目標

• 切斷共模干擾路徑：通過隔離變壓器或光耦阻斷地環路電流。

• 保護低電壓電路：防止高壓沖擊損壞MCU或CAN控制器。

• 提升總線可靠性：降低誤碼率，確保通信穩定性。

二、電源隔離實現方案

1. 隔離電源模塊選型

• 關鍵參數：

• 隔離電壓：通常需≥2500V DC（工業場景）或≥5000V DC（汽車/軌道交通）。

• 輸出功率：根據CAN節點功耗選擇（如3.3V/1A、5V/500mA）。

• 效率與紋波：效率>85%，輸出紋波<50mV。

• 推薦器件：

• TI UCC12050：5kV隔離DC-DC，3.3V輸入/輸出，效率85%，適合空間受限場景。

• RECOM RxxPxx系列：工業級隔離電源，支持寬溫范圍（-40℃~+85℃）。

2. 隔離電源拓?fù)?/span>

• 反激式（Flyback）：

• 適用于輸入輸出隔離的通用場景，成本低，但EMI較大。

• 正激式（Forward）：

• 高功率密度，輸出紋波小，適合多路輸出。

• 推挽式（Push-Pull）：

• 變壓器利用率高，適合高壓輸入（如24V轉5V）。

三、信號隔離實現方案

1. 隔離CAN收發器選型

• 關鍵參數：

• 隔離電壓：與電源隔離一致（如2500V DC或5000V DC）。

• 總線速率：支持目標CAN速率（如1Mbps、5Mbps）。

• 工作溫度：工業級（-40℃~+125℃）。

• 推薦器件：

• TI ISO1042：5kV隔離，支持CAN FD（最高5Mbps），集成總線故障保護。

• ADI ADM3053：3kV隔離，低電磁輻射，適合汽車電子。

• 納芯微 NSi8121N：國產替代方案，5kV隔離，兼容ISO 11898-2。

2. 隔離方案對比

• 推薦方案：

• 高速CAN（1Mbps以上）：優先選擇磁隔離（如ISO1042）或電容隔離（如ADuM1201）。

• 低成本場景：可選用光耦隔離（如TLP2361），但需注意速率限制。

四、系統級隔離設計要點

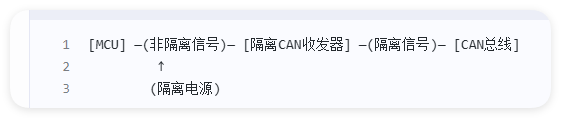

1. 隔離拓?fù)浣Y(jié)構

• 完全隔離：電源和信號均隔離，適用于高干擾或高壓環境。

• 部分隔離：僅信號隔離，適用于低干擾環境（需評估風險）。

2. 接地設計

• 單點接地：隔離側和非隔離側僅在電源處共地，避免地環路。

• 浮地設計：隔離側完全浮地，通過Y電容泄放靜電（需符合EMC標準）。

3. 防護電路

• TVS二極管：并聯在CANH/CANL，抑制瞬態高壓（如SMBJ5.0CA，鉗位電壓5V）。

• 共模電感：濾除共模干擾（如B82793S0513N020，100MHz時阻抗>100Ω）。

五、測試與驗證

1. 關鍵測試項

• 隔離耐壓測試：施加50Hz/60Hz交流電壓（如2500V AC），持續1分鐘，無擊穿。

• 共模瞬態抗擾度（CMTI）：測試隔離器件對快速共模電壓變化的抗干擾能力（目標>100kV/μs）。

• 總線故障測試：模擬短路到電源/地，驗證收發器保護功能。

2. 認證標準

• 工業場景：符合UL 60950、IEC 60950-1。

• 汽車場景：符合AEC-Q100、ISO 16750-2。

六、總結與推薦

1. 方案推薦

• 高可靠性場景（如汽車、軌道交通）：

• 電源：TI UCC12050（5kV隔離）

• 信號：TI ISO1042（5kV隔離，支持CAN FD）

• 低成本工業場景：

• 電源：RECOM RxxPxx系列

• 信號：納芯微 NSi8121N（國產，5kV隔離）

2. 關鍵結論

• 隔離是提升CAN總線可靠性的必要手段，尤其在存在地電位差或高壓沖擊的場景。

• 優先選擇集成隔離的CAN收發器，可簡化設計并降低故障率。

• 注意EMC設計，合理布局隔離電源和信號線，避免耦合干擾。

通過以上方案，可有效解決CAN總線的干擾問題，確保在復雜電磁環境下的穩定通信。
