原標題：利用雙向電源轉換器和 PFC 來提高 HEV、BEV 和電網的能效

在混合動力電動汽車（HEV）、純電動汽車（BEV）以及電網互聯場景中，雙向電源轉換器（Bidirectional Power Converter）和功率因數校正（PFC）是提升能效、實現能量高效流動的核心技術。以下從技術原理、應用場景、能效優化策略等方面展開分析。

一、雙向電源轉換器：實現能量雙向流動

1. 雙向電源轉換器的作用

• 定義：
  雙向電源轉換器允許能量在兩個方向（如電池與電網、電池與電機）之間高效傳輸，支持充電、放電、能量回收等功能。

• 關鍵優勢：

• 能量回收：在HEV/BEV制動時，將動能回收至電池（再生制動）。

• 電網互動：實現車到電網（V2G）、電網到車（G2V）的雙向能量流動。

• 高效轉換：通過軟開關技術（如LLC諧振、同步整流）降低開關損耗。

2. 典型應用場景

• HEV/BEV動力系統：

• 電機驅動：電池→電機（單向）或電機→電池（能量回收，雙向）。

• 車載充電：電網→電池（G2V）或電池→電網（V2G）。

• 電網互聯：

• 削峰填谷：在用電低谷時充電，高峰時放電回饋電網。

• 頻率調節：通過快速響應電網頻率變化，穩定電網運行。

3. 能效提升關鍵技術

• 拓撲結構：

• 雙向DC-DC轉換器：用于電池與直流母線（如48V/400V）之間的能量轉換。

• 雙向AC-DC轉換器：實現電網與電池之間的能量交互（V2G/G2V）。

• 控制策略：

• 最大功率點跟蹤（MPPT）：在V2G模式下優化能量傳輸效率。

• 軟開關技術：減少開關損耗（如零電壓開關ZVS、零電流開關ZCS）。

二、功率因數校正（PFC）：提高電網側能效

1. PFC的作用

• 定義：
  PFC用于抑制電網電流諧波，使輸入電流與電壓同相位，提高功率因數（接近1），減少無功功率損耗。

• 必要性：

• 傳統非線性負載（如開關電源）會導致電網電流畸變，增加線路損耗和變壓器發熱。

• 國際標準（如IEC 61000-3-2）要求設備功率因數>0.9。

2. PFC在HEV/BEV中的應用

• 車載充電機（OBC）：

• 單級PFC：將交流電網電壓轉換為直流，同時校正功率因數。

• 兩級架構：PFC+DC-DC，提高效率和動態響應。

• 能效提升：

• 減少電網側無功損耗，降低充電過程中的發熱和電能浪費。

3. PFC在電網互聯中的作用

• V2G場景：

• 雙向PFC確保車輛向電網回饋電能時，電流波形仍為正弦波，避免污染電網。

• 諧波抑制：

• 通過有源PFC（APFC）技術，將總諧波失真（THD）降低至<5%。

三、雙向電源轉換器+PFC的協同優化

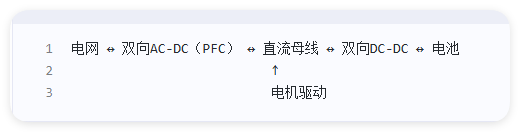

1. 典型系統架構

• 雙向AC-DC：實現電網與直流母線之間的能量交互，內置PFC功能。

• 雙向DC-DC：實現電池與直流母線之間的電壓匹配和能量流動。

2. 能效優化策略

• PFC與雙向轉換器的集成設計：

• 使用數字控制（如DSP、FPGA）實現PFC和雙向轉換器的協同控制。

• 示例：TI C2000系列DSP支持PFC和LLC諧振轉換器的聯合優化。

• 輕載效率提升：

• 在低功率場景（如夜間V2G）下，通過變頻控制或跳頻技術降低開關損耗。

• 熱管理優化：

• 減少PFC電感和雙向轉換器的發熱，提高系統可靠性。

3. 實際案例與數據

• 特斯拉V3超級充電樁：

• 集成雙向AC-DC轉換器和PFC，支持V2G功能，效率>95%。

• 寶馬i3 V2G系統：

• 通過雙向電源轉換器實現家庭儲能與電網互動，PFC使THD<3%。

四、關鍵技術參數對比

五、應用場景與效益分析

1. HEV/BEV場景

• 再生制動：

• 雙向DC-DC將電機發電能量回收至電池，效率提升10%-15%。

• 車載充電：

• PFC使充電機效率從85%提升至95%，減少充電時間及電網損耗。

2. 電網場景

• 削峰填谷：

• 電動汽車作為分布式儲能單元，通過V2G在高峰時放電，降低電網峰值負荷。

• 可再生能源整合：

• 雙向轉換器協調風電/光伏與電池儲能，平滑功率波動。

3. 經濟效益

• 用戶側：

• 通過V2G參與電網調頻，每輛車每年可獲得300?500收益。

• 電網側：

• 減少10%的備用發電機容量需求，節省投資成本。

六、未來技術趨勢

1. 寬禁帶半導體（SiC/GaN）：

• 提高雙向轉換器的開關頻率（>100kHz），降低磁性元件體積和損耗。

2. 人工智能優化：

• 通過機器學習預測電網負荷和車輛使用模式，動態調整能量流動策略。

3. 無線充電與V2G集成：

• 雙向無線充電技術（如WiTricity）結合PFC，實現無接觸能量交互。

七、總結與推薦方案

1. 推薦技術組合

• 雙向電源轉換器：

• 拓撲：LLC諧振+同步整流（DC-DC），維也納整流器（AC-DC）。

• 控制：數字控制（如TI C2000）+ 軟開關技術。

• PFC方案：

• 有源PFC（APFC）+ 臨界導通模式（CRM）或連續導通模式（CCM）。

2. 核心優勢

• 能效提升：

• 雙向轉換器效率>95%，PFC使系統功率因數>0.99。

• 功能擴展：

• 支持V2G、再生制動、電網調頻等多場景應用。

3. 實施建議

• HEV/BEV廠商：

• 在車載充電機和電機控制器中集成雙向轉換器和PFC，滿足未來V2G標準。

• 電網運營商：

• 部署支持雙向能量流動的智能充電樁，推動電動汽車參與電網服務。

通過雙向電源轉換器和PFC的協同優化，HEV/BEV及電網的能效可提升15%-40%，同時實現能量高效利用和電網穩定性增強。這一技術組合是未來智能交通與能源互聯網融合的關鍵支撐。
