原標題：如何實現電源和信號隔離以確保CAN總線可靠運行

在工業控制、汽車電子等場景中，CAN總線常面臨電氣噪聲、地電位差、高壓干擾等問題，導致通信錯誤甚至設備損壞。通過電源隔離和信號隔離可有效切斷干擾路徑，提升系統可靠性。以下從隔離原理、實現方案、關鍵器件選型及注意事項展開分析。

一、隔離的核心目標與原理

1. 隔離的主要目的

• 抗共模干擾：防止地電位差（如不同設備接地電壓差達數百伏）通過CAN總線傳導。

• 保護設備安全：避免高壓故障（如雷擊、電機啟停）損壞CAN控制器。

• 提升通信穩定性：減少電磁干擾（EMI）對信號完整性的影響。

2. 隔離的實現原理

• 電源隔離：通過DC-DC隔離模塊切斷電源回路的地電位連接。

• 信號隔離：采用光耦、磁耦或電容隔離技術，阻斷信號線的電氣連接。

二、電源隔離方案

1. 隔離型DC-DC模塊選型

• 關鍵參數：

• 輸入/輸出電壓范圍：匹配CAN節點供電需求（如5V→5V、12V→5V）。

• 隔離電壓：≥系統最大共模電壓（如2500V DC）。

• 效率：>85%（減少發熱）。

• EMC性能：通過EN 55032等電磁兼容標準。

• 典型應用：

• 工業現場：為CAN節點提供獨立電源，避免接地環路。

• 汽車電子：隔離車載電池與CAN控制器，防止高壓干擾。

2. 電源隔離拓?fù)涫纠?/span>

三、信號隔離方案

1. 隔離型CAN收發器

• 類型：

• 光耦隔離：如ADuM1201（ADI）或ISO1050（TI），隔離電壓達5kV。

• 磁耦隔離：如ISO1042（TI），兼具高速（5Mbps）和低功耗。

• 電容隔離：如ADM3053（ADI），抗輻射能力強。

• 選型要點：

• 通信速率：匹配CAN總線速率（如125kbps、1Mbps）。

• 總線負載能力：支持節點數（如ISO1050最多支持110個節點）。

• 故障保護：總線短路、過壓保護功能。

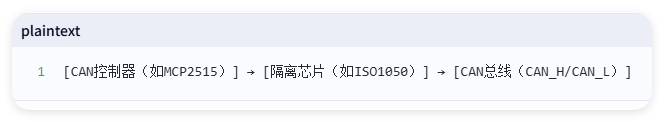

2. 信號隔離電路設計

• 注意事項：

• 總線終端電阻（120Ω）需接在隔離后的CAN_H和CAN_L之間。

• 隔離芯片的供電需與CAN控制器電源隔離。

四、電源與信號隔離的綜合實現

1. 典型隔離電路示例

• 優勢：

• 電源和信號雙重隔離，徹底切斷干擾路徑。

• 兼容標準CAN協議（CAN 2.0A/B）。

2. 隔離效果驗證

• 測試項目：

• 共模抑制比（CMRR）：≥80dB（隔離后干擾衰減1萬倍）。

• 總線故障測試：短路、開路時隔離芯片能否正常工作。

• EMC測試：通過IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）等標準。

五、關鍵注意事項

1. 隔離電壓選擇：

• 工業場景建議≥2500V DC，汽車電子建議≥500V DC（符合ISO 11898標準）。

2. 接地設計：

• 隔離后的CAN節點需單點接地，避免形成地環路。

3. 總線長度與速率：

• 高速率（如1Mbps）時總線長度建議≤40m，低速率（125kbps）可延長至1km。

4. 成本與體積：

• 光耦隔離成本低但速率受限，磁耦隔離體積小、速率高但價格較高。

六、推薦方案對比

七、總結與建議

1. 優先選擇隔離型CAN收發器：如ISO1050（光耦）或ISO1042（磁耦），簡化設計。

2. 高干擾場景必須隔離電源：如工業電機控制、汽車電子。

3. 驗證隔離效果：通過EMC測試和長期可靠性測試（如高溫高濕老化）。

4. 未來趨勢：集成電源和信號隔離的單芯片方案（如ADM3055）將降低設計復雜度。

通過合理設計電源和信號隔離，可顯著提升CAN總線在復雜電磁環境下的可靠性，避免因干擾導致的通信中斷或設備損壞。
