原標題：功率器件結溫和殼頂溫度一樣嗎？

結論：功率器件的結溫（Junction Temperature, Tj）與殼頂溫度（Case Temperature, Tc）通常不同，兩者之間存在熱阻（Rθjc）導致的溫差。理解這一差異對器件可靠性設計至關重要。

一、核心概念定義

1. 結溫（Tj）

• 定義：功率器件內部PN結的實際溫度，直接影響器件的電學性能和壽命。

• 關鍵性：超過最大結溫（如SiC MOSFET通常為175℃）會導致器件失效（如柵氧化層擊穿、熱失控）。

2. 殼頂溫度（Tc）

• 定義：器件外殼表面（通常為封裝頂部）的溫度，可通過熱電偶或紅外熱像儀測量。

• 局限性：僅反映外殼局部溫度，無法直接表征內部結溫。

3. 熱阻（Rθjc）

• 定義：結溫與殼溫之間的熱阻抗（單位：℃/W），由器件封裝結構決定。

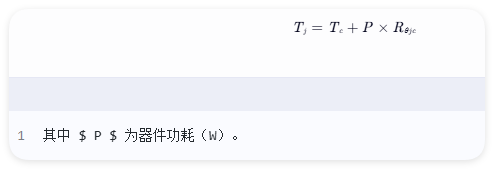

• 公式：

二、結溫與殼溫差異的成因

1. 熱傳導路徑

• 熱量從PN結（Tj）通過封裝材料（如陶瓷、塑料）傳導至外殼（Tc），過程中存在熱阻（Rθjc）。

• 類比：如同熱水通過保溫杯（封裝）傳遞到杯壁（外殼），杯壁溫度始終低于水溫。

2. 封裝結構影響

• TO-247封裝：Rθjc ≈ 0.5℃/W（大功率IGBT常用）。

• DFN8×8封裝：Rθjc ≈ 2℃/W（小型MOSFET）。

• 規律：封裝體積越小、熱傳導路徑越長，Rθjc越大，結溫與殼溫差值越顯著。

3. 瞬態與穩態差異

• 瞬態熱響應：器件通電瞬間，結溫上升速度快于殼溫（因封裝熱容），導致動態溫差更大。

• 穩態熱平衡：長時間工作后，結溫與殼溫達到穩定差值（ΔT = P × Rθjc）。

三、典型案例與數據對比

關鍵結論：

• 即使殼溫（Tc）未超限（如<100℃），結溫（Tj）仍可能因高功耗（P）和高熱阻（Rθjc）而超標。

• 設計安全裕量：通常要求結溫低于最大額定值10~20℃（如SiC器件最大175℃，設計時Tj≤155℃）。

四、測量與評估方法

1. 結溫間接測量

• 示例：SiC MOSFET的Vth每升高1℃，下降約2~3mV。

• 熱敏參數法：利用器件的Vth（閾值電壓）或Rds(on)（導通電阻）與溫度的線性關系反推Tj。

• 紅外熱像儀：僅能測量外殼溫度（Tc），需結合熱阻模型估算Tj。

2. 熱仿真工具

• 使用ANSYS Icepak、FloTHERM等軟件，輸入Rθjc、P、散熱條件等參數，模擬Tj分布。

3. 熱電偶測試

• 將K型熱電偶粘貼至器件外殼（Tc），同時通過熱敏參數推算Tj，驗證ΔT是否符合規格書。

五、設計優化建議

1. 降低Rθjc

• 選擇低熱阻封裝（如直接銅鍵合DBC封裝，Rθjc<0.1℃/W）。

• 采用雙面散熱封裝（如TO-263-7L），增加散熱路徑。

2. 強化散熱

• 增加散熱器面積或使用熱界面材料（TIM，如導熱硅脂、相變材料）。

• 示例：在TO-247器件與散熱器間涂抹0.5mm厚導熱硅脂（熱阻≈0.1℃·cm2/W），可降低ΔT約5~10℃。

3. 動態熱管理

• 結合電流檢測與溫度監測，實時調整PWM占空比或降額使用。

六、常見誤區與避坑指南

1. 誤區1：殼溫達標即結溫安全

• 風險：高功耗下ΔT可能使Tj超標。

• 對策：始終通過Rθjc計算Tj，或采用熱仿真驗證。

2. 誤區2：熱阻數據可忽略瞬態效應

• 真相：瞬態熱阻（Zθjc）與脈沖寬度相關，需查閱規格書中的瞬態熱阻曲線。

3. 誤區3：散熱設計僅關注穩態

• 風險：?jiǎn)?dòng)或負載突變時，結溫可能瞬時超標。

• 對策：設計時考慮瞬態熱沖擊，預留安全裕量。

七、總結：結溫與殼溫的關系公式

• Tj：需嚴格控制在器件規格書范圍內（如SiC器件≤175℃）。

• Tc：可通過熱電偶或紅外測量，但僅為參考。

• P：需精確計算器件功耗（包括導通損耗、開關損耗）。

• Rθjc：由封裝決定，需查閱規格書或通過熱阻測試獲取。

設計原則：

• “殼溫可測，結溫必算”——始終通過熱阻模型驗證結溫，而非僅依賴殼溫測量。

• “動態降額，穩態冗余”——瞬態工況下降額使用，穩態時保留10~20℃安全裕量。

通過理解結溫與殼溫的差異，可避免因熱設計不足導致的器件失效，尤其在電動汽車、光伏逆變器等高可靠性應用中。
