原標題：交換機劃分vlan的原因是什么

VLAN（Virtual Local Area Network，虛擬局域網）技術通過邏輯劃分將單一物理網絡分割為多個獨立廣播域，其核心目的在于解決傳統以太網在安全性、性能、管理等方面的固有缺陷。以下是VLAN劃分的核心原因及技術價值分析：

一、VLAN劃分的六大核心原因

1. 增強網絡安全與隔離

• 廣播風暴控制：
  未劃分VLAN時，廣播包（如ARP請求）會擴散至整個物理網絡，占用帶寬并可能引發廣播風暴。VLAN通過邏輯隔離將廣播域限制在單個VLAN內，減少廣播流量對其他VLAN的影響。

• 示例：財務部門VLAN（VLAN 10）的ARP請求不會發送至研發部門VLAN（VLAN 20），避免敏感信息泄露風險。

• 訪問控制：
  通過ACL（訪問控制列表）或三層交換機路由策略，可嚴格限制不同VLAN間的通信，實現安全域隔離。

• 典型場景：禁止生產網VLAN（VLAN 50）直接訪問辦公網VLAN（VLAN 30），防止病毒橫向傳播。

2. 優化網絡性能與帶寬利用率

• 減少廣播開銷：
  廣播流量占比通常為網絡總流量的30%-50%，VLAN劃分后，廣播域縮小，核心交換機背板帶寬壓力降低。

• 未劃分VLAN：1000臺主機共享1個廣播域，廣播流量約500Mbps（假設每秒1000個廣播包）。

• 劃分10個VLAN：每個VLAN 100臺主機，廣播流量約50Mbps，總帶寬占用降低90%。

• 數據對比：

• 避免MAC地址表溢出：
  大型網絡中，未劃分VLAN時，交換機需維護大量MAC地址表項（最多8192條），可能導致性能下降。VLAN劃分后，每個VLAN的MAC地址表獨立，減少管理負擔。

3. 簡化網絡管理與靈活部署

• 動態調整網絡結構：
  VLAN可基于端口、MAC地址、IP子網、協議類型等靈活劃分，無需物理改線即可實現部門遷移或重組。

• 案例：研發部門從A樓搬遷至B樓，僅需在核心交換機上修改VLAN成員配置，無需重新布線。

• 策略集中管理：
  通過VLAN標簽（802.1Q Tag）實現QoS、ACL等策略的統一部署，降低運維復雜度。

• 示例：對VLAN 40（視頻會議）配置高優先級隊列（DSCP EF），保障實時業務質量。

4. 支持多租戶與業務隔離

• 企業級應用：
  在數據中心或云環境中，不同租戶的虛擬機通過VLAN隔離，確保租戶間數據互不可見。

• Hyper-V/VMware：虛擬機通過虛擬交換機端口組綁定VLAN ID。

• OpenStack：Neutron組件通過VLAN Trunking實現租戶網絡隔離。

• 技術實現：

• 混合業務承載：
  同一物理網絡可同時承載生產、測試、開發環境，避免業務干擾。

• 典型場景：金融行業將核心交易系統（VLAN 100）與模擬測試環境（VLAN 101）隔離。

5. 降低物理網絡建設成本

• 減少設備投入：
  通過VLAN劃分替代傳統路由器分段，節省路由器數量及接口成本。

• 傳統方案：10個部門需10臺路由器，每臺成本約5000元，總成本5萬元。

• VLAN方案：1臺三層交換機（支持VLAN間路由）+ 若干二層交換機，總成本約2萬元。

• 成本對比：

• 簡化布線：
  不同VLAN可復用同一物理鏈路（通過Trunk端口傳輸多VLAN流量），減少光纖/網線用量。

6. 提升網絡擴展性與兼容性

• 支持大規模網絡：
  VLAN ID為12位（802.1Q標準），最多支持4096個VLAN，滿足大型園區網或數據中心需求。

• 兼容現有協議：
  VLAN與STP、RSTP、MSTP等生成樹協議協同工作，避免環路的同時實現冗余鏈路。

• 示例：在MSTP域中，不同VLAN可綁定至不同生成樹實例（Instance），實現負載均衡。

二、VLAN劃分的技術實現方式對比

三、VLAN劃分的關鍵技術細節

1. VLAN標簽與Trunk鏈路

• 802.1Q標簽：
  在以太網幀頭插入4字節標簽（含12位VLAN ID），標識幀所屬VLAN。

• 幀結構示例：

•


• TPID（0x8100）：標識802.1Q幀

• PRI（3位）：優先級（QoS）

• CFI（1位）：經典格式指示位

• VLAN ID（12位）：VLAN標識符

• 其中802.1Q Tag包含：

• Trunk鏈路：
  連接交換機的鏈路配置為Trunk模式，允許傳輸多個VLAN流量。

• Dot1Q（主流）：支持4096個VLAN

• ISL（Cisco私有）：已淘汰

• 封裝協議：

2. VLAN間通信實現

• 三層交換機路由：
  三層交換機通過SVI（Switch Virtual Interface）為每個VLAN配置IP網關，實現VLAN間路由。

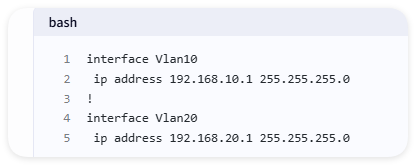

• 配置示例：

外部路由器：
通過單臂路由（Router-on-a-Stick）或子接口實現VLAN間通信。

• 拓撲示例：

3. VLAN與生成樹協議協同

• MSTP（多實例生成樹）：
  將多個VLAN映射至同一生成樹實例（Instance），實現負載均衡。

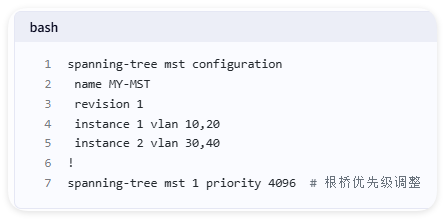

• 配置示例：

四、VLAN劃分的典型應用場景

1. 企業園區網

• 需求：隔離不同部門流量，保障核心業務（如財務、研發）安全。

• 方案：

• VLAN 10：財務部（192.168.10.0/24）

• VLAN 20：研發部（192.168.20.0/24）

• VLAN 99：管理網（192.168.99.0/24，僅限運維訪問）

2. 數據中心網絡

• 需求：實現多租戶隔離，支持虛擬機動態遷移。

• 方案：

• VLAN 100-199：租戶業務網

• VLAN 200-299：租戶存儲網

• VLAN 300-399：租戶管理網

3. 運營商城域網

• 需求：基于VLAN實現用戶業務區分（如上網、IPTV、VoIP）。

• 方案：

• VLAN 10：互聯網接入

• VLAN 20：IPTV組播

• VLAN 30：VoIP語音

五、總結：VLAN劃分的核心價值

1. 安全隔離：通過廣播域分割與訪問控制，降低安全風險。

2. 性能優化：減少廣播開銷，提升網絡吞吐量。

3. 管理簡化：邏輯劃分替代物理改線，適應動態業務需求。

4. 成本節約：減少設備投入，復用物理鏈路。

建議：

• 中小型網絡：優先采用基于端口的VLAN劃分，兼顧成本與易用性。

• 大型網絡/數據中心：結合策略VLAN劃分與三層路由，實現精細化管控。

• 安全敏感場景：在VLAN基礎上疊加ACL、QoS、網絡準入控制（NAC）等安全機制。
