無電源晶體管收音機電路原理圖
140
拍明
原標題：無電源晶體管收音機電路原理圖
無電源晶體管收音機（又稱“自供電收音機”或“晶體礦石收音機”）通過天線接收電磁波能量，經檢波、濾波后直接驅動耳機發聲，無需外部電源。其核心原理基于電磁感應、諧振選頻及二極管檢波，適合基礎電子學習與應急場景。以下從電路組成、工作原理、典型電路圖及注意事項展開分析。
一、核心電路組成與功能
| 模塊 | 功能說明 | 關鍵元件 |
|---|---|---|
| 天線與調諧 | 接收空間電磁波，通過LC諧振電路選擇目標頻率信號（如中波535-1605kHz） | 磁棒天線（高磁導率鐵氧體磁芯）、可變電容（10-365pF）、調諧線圈（繞制在磁棒上） |
| 檢波 | 從高頻信號中提取音頻信號（將載波的幅度變化轉換為音頻電壓） | 鍺二極管（如1N34A，正向壓降低，適合微弱信號） |
| 濾波 | 濾除高頻載波，保留音頻信號（低通濾波） | 電解電容（10μF-100μF，隔直通交） |
| 負載驅動 | 將音頻信號轉換為聲音（高阻抗耳機匹配） | 高阻抗耳機（2000Ω-8000Ω，如磁致伸縮耳機或壓電陶瓷耳機） |
| 接地 | 為電路提供參考電位，增強信號穩定性 | 金屬地線（如埋地銅線）或人體接觸（早期礦石機常用） |
二、典型電路原理圖

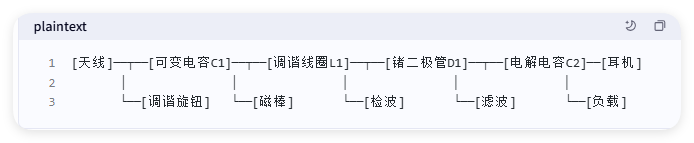

1. 基礎電路結構
信號流程：
天線接收高頻信號 → 2. 可變電容與調諧線圈組成LC諧振回路，選出目標頻率 → 3. 二極管檢波提取音頻信號 → 4. 電容濾波平滑信號 → 5. 驅動耳機發聲。

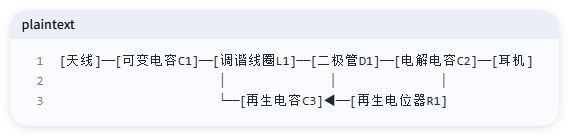

2. 增強型電路（帶再生功能）
再生原理：
通過反饋部分檢波后的信號到諧振回路，增強信號強度（類似正反饋），提升靈敏度，但易引發自激振蕩，需謹慎調節。
再生原理：
通過反饋部分檢波后的信號到諧振回路，增強信號強度（類似正反饋），提升靈敏度，但易引發自激振蕩，需謹慎調節。
三、關鍵元件選型與參數
調諧線圈（L1）
繞制方法：在磁棒上繞制200-300匝漆包線（直徑0.1-0.2mm），通過抽頭或滑動觸點實現粗調/細調。
鍺二極管（D1）
特性：正向壓降約0.2V（硅二極管約0.6V，靈敏度不足），反向擊穿電壓≥50V。
替代方案：若1N34A難獲取，可用肖特基二極管（如BAT54）或LED（需限流電阻）測試。
耳機
阻抗：必須為高阻抗（≥2000Ω），否則信號過弱無法驅動。
類型：優先選擇磁致伸縮耳機（如老式收音機耳機）或壓電陶瓷耳機。
四、調試與優化技巧
天線優化
長度：中波段建議20-50米（如拉直銅線至窗外），可顯著提升信號強度。
接地：用1米銅線埋入潮濕土壤，或連接金屬水管（需確保安全）。
諧振調節
方法：緩慢旋轉可變電容，在耳機中監聽噪音變化，當噪音最大時即達到諧振點。
現象：優質電臺信號表現為清晰的語音或音樂，弱信號則伴高頻嘯叫。
靈敏度提升
增加調諧線圈匝數：提高電感量，降低諧振頻率。
調整再生電路：微調再生電位器，使信號增強但不嘯叫（需經驗積累）。
五、常見問題與解決方案
| 問題 | 可能原因 | 解決方案 |
|---|---|---|
| 無聲音 | 天線未接好、諧振未調準、耳機斷路 | 檢查天線連接，重新調諧，更換耳機測試 |
| 聲音微弱 | 耳機阻抗過低、二極管壓降過高 | 更換高阻抗耳機，改用鍺二極管 |
| 嘯叫 | 再生電路反饋過強 | 減小再生電位器阻值，或移除再生電容 |
| 只能收到固定電臺 | 調諧線圈電感量固定 | 改用可調電感器（如滑動觸點線圈）或更換不同匝數的線圈 |
六、進階設計方向
短波接收擴展
增加短波線圈（如10-30匝，線徑0.5mm）與可變電容（10-100pF），覆蓋3-30MHz頻段。
音頻放大
添加單管共射放大電路（如9014三極管），但需謹慎避免自激振蕩。
數字調諧
用微控制器（如Arduino）控制可變電容（如變?nèi)荻O管），實現自動調諧。
七、總結
無電源晶體管收音機通過極簡電路實現無線電接收，是理解電磁波、諧振、檢波等基礎原理的絕佳載體。其核心優勢在于：
零功耗：僅依賴天線能量，適合應急場景。
低成本：元件簡單，適合DIY制作。
教育價值：直觀展示無線電接收全過程。
建議：初學者可從基礎電路入手，逐步嘗試調諧優化與再生調節，感受“從空中捕捉聲音”的樂趣。
