原標題：感應器工作原理
1. 感應器核心功能與分類
感應器（傳感器）是一種將非電物理量（如溫度、壓力、位移、光強等）轉換為可測電信號（電壓、電流、電阻等）的裝置，其核心基于物理效應或化學效應（如熱電效應、壓電效應、光電效應）。根據檢測原理與應用場景，感應器可分為以下類型：
| 分類維度 | 類型 | 技術原理 | 典型應用場景 |
|---|---|---|---|
| 物理量檢測 | 溫度感應器 | 熱電阻（金屬電阻隨溫度變化）、熱電偶（塞貝克效應） | 工業爐溫監控、家用空調 |
| 壓力感應器 | 壓阻效應（半導體電阻隨壓力變化）、壓電效應（晶體受力產生電荷） | 汽車胎壓監測、血壓計 | |
| 位移感應器 | 電感式（線圈自感/互感變化）、電容式（極板間距/面積變化） | 數控機床定位、機器人關節位置反饋 | |
| 光電感應器 | 光生伏特效應（光伏電池）、光電導效應（光敏電阻阻值變化） | 智能照明系統、紅外遙控 | |
| 技術原理 | 電阻式 | 物理量引起電阻值變化（如應變片受拉時電阻增大） | 電子秤稱重、橋梁應力監測 |
| 電容式 | 物理量改變電容參數（如液位傳感器中極板浸沒面積變化） | 燃油液位檢測、觸摸屏 | |
| 磁電式 | 磁通量變化感應電動勢（如霍爾元件檢測磁場強度） | 電動車轉速測量、無刷電機換向控制 | |
| 輸出信號形式 | 模擬輸出型 | 輸出連續電壓/電流信號（如4-20mA工業標準） | PLC自動化控制、環境監測站 |
| 數字輸出型 | 輸出脈沖信號或數字編碼（如編碼器輸出格雷碼） | 伺服電機位置反饋、無人機姿態控制 |
2. 感應器工作全流程：從物理量到電信號的轉換
2.1 典型感應器工作原理（以熱電偶為例）
物理量輸入：
溫度變化：熱電偶兩端（熱端T?、冷端T?）存在溫差（ΔT = T? - T?）。
熱電效應轉換：
塞貝克效應：兩種不同金屬（如K型熱電偶的鉻鋁-鎳硅）接觸點因溫差產生電動勢（，S為塞貝克系數，K型約41μV/℃）。
冷端補償：通過熱敏電阻或?qū)Ｓ眯酒ㄈ鏜AX6675）補償冷端溫度變化（若冷端非0℃，需修正輸出電壓）。
信號處理：
放大濾波：使用儀表放大器（如INA128）提高信噪比。
AD轉換：將模擬電壓轉換為數字信號（如STM32內置12位ADC，分辨率0.025℃）。
2.2 復雜感應器工作機制（以MEMS加速度計為例）
物理量輸入：
加速度作用：質量塊在慣性系中受加速度產生慣性力（F = ma）。
微機械結構變形：
懸臂梁位移：質量塊通過懸臂梁連接基底，加速度引起梁的撓度變化（Δx）。
電信號轉換：
壓阻效應：懸臂梁上擴散的壓阻電阻隨應力變化（ΔR/R = πσ，π為壓阻系數，σ為應力）。
惠斯通電橋：四個壓阻電阻組成電橋，輸出與加速度成正比的電壓（）。
信號調理：
溫度補償：通過查表法或多項式擬合消除溫度漂移。
數字濾波：使用卡爾曼濾波算法抑制振動噪聲。
3. 感應器核心技術解析
3.1 敏感材料與結構
熱敏材料：
NTC熱敏電阻：Mn-Ni-Co氧化物陶瓷，負溫度系數（-3%~-6%/℃），用于空調溫度控制。
PTC熱敏電阻：BaTiO?基陶瓷，正溫度系數（居里點附近突變），用于電機過流保護。
壓電材料：
PZT陶瓷：鋯鈦酸鉛，壓電系數d??≈500pC/N，用于超聲換能器。
PVDF薄膜：聚偏氟乙烯，柔韌性好，用于可穿戴脈搏監測。
磁敏材料：
霍爾元件：InSb/InAs半導體，靈敏度200mV/T，用于無刷電機換向。
巨磁阻（GMR）：多層膜結構（如Co/Cu），磁阻變化率>10%，用于硬盤讀出頭。
3.2 信號調理電路
放大電路：
儀表放大器：高共模抑制比（CMRR>100dB），如AD620用于心電信號放大。
可編程增益放大器（PGA）：通過SPI接口調整增益（如AD8253增益范圍1~1000）。
濾波電路：
低通濾波器：截止頻率f?dB = 1/(2πRC)，抑制高頻噪聲（如陀螺儀輸出信號濾波）。
帶通濾波器：用于特定頻段信號提?。ㄈ绲卣鸩ūO(jiān)測中的S波頻段）。
線性化處理：
查表法：預存非線性曲線數據，如NTC熱敏電阻的Steinhart-Hart方程。
硬件補償：采用并聯電阻修正熱電偶冷端誤差。
3.3 新型感應器技術
光纖感應器：
布拉格光柵（FBG）：通過光纖折射率周期性變化檢測應變（Δλ/λ = 0.78ε，ε為應變）。
分布式傳感：利用OTDR技術實現100km范圍內溫度/應變連續監測（如電力電纜狀態監測）。
生物感應器：
酶電極：葡萄糖氧化酶催化反應產生電流，用于血糖儀（檢測限0.1mM）。
免疫傳感器：抗原-抗體特異性結合改變電導率，用于新冠病毒抗原檢測。
量子感應器：
NV色心：金剛石氮空位中心檢測微弱磁場（靈敏度1nT/√Hz），用于腦磁圖（MEG）。
原子陀螺儀：冷原子干涉儀測量慣性旋轉，精度10?? rad/s，用于深空探測。
4. 感應器關鍵性能指標
| 指標 | 定義與意義 | 典型值 | 對測量精度的影響 |
|---|---|---|---|
| 量程（Range） | 感應器可測量的物理量范圍 | -40~125℃（溫度傳感器） | 量程不足會導致信號飽和或損壞。 |
| 靈敏度（S） | 輸出變化量與輸入變化量的比值 | 10mV/g（加速度計） | 靈敏度低會降低分辨率。 |
| 分辨率（Res） | 可檢測的最小輸入變化量 | 0.1℃（數字溫度計） | 分辨率不足會掩蓋微小變化。 |
| 線性度（L） | 實際輸出與擬合直線的最大偏差 | ±0.1%FS（壓力傳感器） | 線性度差會增加標定復雜度。 |
| 遲滯（H） | 輸入量上升與下降時輸出曲線的最大差值 | ±0.2%FS（稱重傳感器） | 遲滯大會導致重復測量誤差。 |
| 響應時間（τ） | 輸出達到穩態值63.2%所需時間 | 10ms（光電開關） | 響應慢會丟失瞬態信號。 |
| 工作溫度范圍 | 感應器正常工作的環境溫度區間 | -55~150℃（軍用級） | 超出范圍會導致性能下降或失效。 |
5. 感應器選型與應用指南
5.1 選型關鍵參數
| 應用場景 | 推薦類型 | 核心參數 | 典型案例 |
|---|---|---|---|

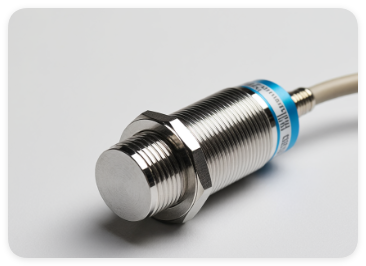

| 工業自動化 | 電感式接近開關 | 檢測距離（5~50mm）、響應頻率（1kHz） | 生產線物料計數 |
| 醫療健康 | 脈搏血氧儀 | 紅外波長（940nm/660nm）、采樣率（100Hz） | 智能手表健康監測 |
| 智能家居 | 人體紅外傳感器 | 檢測角度（120°）、工作電流（<50μA） | 智能燈光控制 |
| 航空航天 | 光纖陀螺儀 | 零偏穩定性（0.01°/h）、隨機游走（0.001°/√h） | 無人機導航 |
5.2 安裝與調試要點
電磁兼容性（EMC）：
屏蔽處理：對高頻感應器（如雷達傳感器）使用金屬外殼屏蔽。
接地設計：采用單點接地避免地環路干擾（如工業PLC系統）。
環境適應性：
防護等級：戶外傳感器需達IP67（防塵防水），如超聲波風速儀。
溫度補償：高精度測量需實時監測環境溫度（如鉑電阻溫度計）。
校準與標定：
零點校準：使用精密恒溫槽校準溫度傳感器（如福祿克734B）。
多點標定：對非線性傳感器建立多項式擬合曲線（如pH電極三階標定）。
6. 感應器未來發展趨勢
微型化與集成化：
MEMS技術：將多種傳感器集成于單芯片（如博世BMI088六軸IMU，尺寸3×4.5mm）。
柔性電子：可穿戴傳感器采用石墨烯/銀納米線材料（如柔性心電貼片）。
智能化與自診斷：
邊緣計算：在傳感器端實現數據預處理（如ADI的SmartMesh IP節點）。
預測性維護：通過機器學習分析傳感器數據（如SKF軸承振動監測）。
多模態融合：
視覺-慣性融合：結合攝像頭與IMU實現高精度定位（如蘋果ARKit）。
生物-物理融合：開發同時檢測血糖與血壓的可穿戴設備（如華為Watch D）。
總結
感應器通過物理/化學效應實現物理量到電信號的轉換，其性能受敏感材料、信號調理電路、結構設計等核心因素制約。用戶選型時需綜合考慮量程、精度、環境適應性，例如：
工業場景：優先選擇高可靠性、抗干擾能力強的產品（如倍加福P+F電感式傳感器）。
消費電子：追求低功耗、小型化（如TI OPT3001環境光傳感器）。
科研領域：采用高精度、多參數測量設備（如Keysight 34465A數字萬用表）。
未來，感應器將向微型化、智能化、多模態融合方向發展，成為物聯網、工業4.0、智慧醫療的核心感知單元。
