原標題：TPA6138A2PW耳機驅動器

TPA6138A2PW是一款基于Texas Instruments（德州儀器）DirectPath?技術的耳機驅動器，以下是對其的詳細介紹：

一、主要特性

1. 可調節的增益功能：TPA6138A2PW具有可調節的增益，用戶可以通過外部增益設置電阻來調節增益，以滿足不同應用的需求。

2. 無噼啪聲立體聲耳機放大器：該器件是一款無噼啪聲的立體聲耳機放大器，具有內置的有源靜音控制功能，可以實現無噼啪聲的音頻開/關控制。

3. 無需輸出隔直電容：TPA6138A2PW的設計無需使用輸出隔直電容，這有助于減少組件數量和生產成本。

4. 集成電荷泵：該器件集成了自己的電荷泵，以產生干凈的負電源軌，并可以產生無噼啪聲的地面偏置音頻信號。

5. 外部欠壓靜音：具有一個外部欠壓檢測器，如果斷開電源，該檢測器會使輸出靜音，從而確保無爆音輸出關閉。

6. 音頻輸出保護：音頻輸出具有±8kV IEC ESD保護，只需一個簡單的電阻-電容器ESD保護電路即可。

二、電氣規格

1. 電源電壓：3.3V（NOM）（最小值：3V，最大值：3.6V）。

2. 負載阻抗：支持16歐姆（MIN）和32歐姆（NOM）的負載阻抗。

3. 功率輸出：在3.3V電源電壓下，可向32Ω負載輸送高達40mW的功率。

4. 低失真：在向32Ω負載輸送10mW功率時，THD+N低至<0.01%。

5. 高信噪比：SNR>90dB。

三、封裝與尺寸

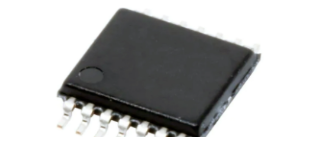

TPA6138A2PW采用14引腳TSSOP封裝，尺寸小巧，便于集成到各種應用中。

四、應用領域

由于TPA6138A2PW具有上述優異的性能特點，因此它在多個領域具有廣泛的應用前景：

1. 音頻設備：如聲卡、液晶電視、手提電腦、機頂盒等，這些設備通常需要高質量的音頻放大和輸出。

2. 便攜式電子設備：如手機等，這些設備對尺寸和成本有較高要求，而TPA6138A2PW正好滿足這些需求。

五、總結

TPA6138A2PW是一款性能優異、功能豐富的耳機驅動器，具有可調節的增益、無噼啪聲立體聲放大、無需輸出隔直電容等特點。其小巧的封裝尺寸和廣泛的應用領域使其成為音頻應用中的理想選擇。無論是音頻設備還是便攜式電子設備，TPA6138A2PW都能夠提供穩定、可靠的音頻放大和輸出。
