AP43776Q USB Type-C 協議解碼器是一個高度集成，雙通道，PD3.1/PPS, BC 1.2，和QC協議解碼器。該協議解碼器支持PPS APDO從3.3V到21V的全范圍，電壓分辨率為20mV/step。AP43776Q協議解碼器還支持高達6A電流和50mA/step分辨率的電源管理。該協議解碼器具有e-Maker檢測，V(CONN) 30MA能力，I(2)C接口和中斷，低電池輸出功率降級，DP和DN之間的水分檢測。AP43776Q協議解碼器還具有內置ADC和多路多路復用器，用于電壓和溫度測量。

　　AP43776Q協議解碼器提供嵌入式MCU和內置ADC轉換器，用于電壓和溫度測量。該協議解碼器支持智能電源管理功能，例如兩個連接的USB Type-C PD設備之間的電源共享方案。AP43776Q協議解碼器符合rohs標準，不含鉛、鹵素和銻。該協議解碼器是需要特定更改控制的汽車應用程序的理想選擇。

　　特性

　　AEC-Q100合格:

　　-40℃~ 125℃溫度范圍

　　設備溫度等級:

　　設備HBM ESD分級H3A

　　設備CDM ESD分類等級C5

　　雙通道獨立USB Type-C PD3.1/PPS解碼器

　　6206 USB-IF PD3.1/PPS認證TID

　　QC20211008263快充QC5認證編號

　　PD3.1/ PPS V(out)全量程(3.3V至21V電壓范圍)

　　QC2.0/3.0/4/4/+/5兼容BC1.2 DCP模式

　　Type-C PD顯示端口替代模式

　　下游設備，允許數據傳輸

　　內置ADC和多路復用器，用于電壓和溫度測量

　　電子標記檢測和V(CONN) 30mA能力

　　電纜線損耗補償

　　I(2)C接口和中斷

　　多用途I/ o，支持不同應用

　　高達24V CC1/CC2到VBUS短路保護

　　DP和DN之間的水分檢測

　　通過外部NTC進行熱保護

　　低電量時輸出功率降級

　　內置MCU與12KB OTP ROM的主應用程序與多時間可編程ROM (MTP ROM)塊定制

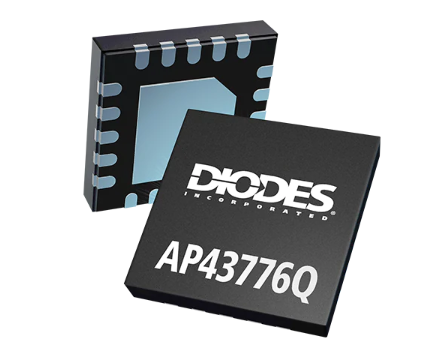

　　W-QFN4040-20 (SWP) (4x4, 0.5mm pitch)封裝

　　通過無鉛認證

　　不含鉛、鹵素和銻

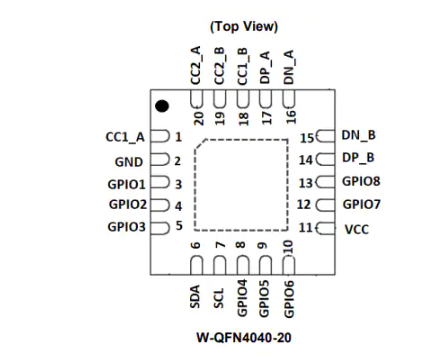

　　銷圖
