德州儀器TRSF3243E多通道RS-232線路驅動/接收器由三條線路驅動、五線接收器和雙電荷泵電路組成。充電泵電路帶有±15kV ESD (HBM和IEC61000-4-2，氣隙放電)和±8kV ESD (IEC61000-4-2，接觸放電)串行接口連接腳保護。該設備提供異步通信控制器和串行端口連接器之間的電接口。充電泵和四個小的外部電容器允許從一個單一的3V到5.5V電源運行。此外，該設備還包括一個總有源非逆變輸出(ROUT2B)，這將使應用程序能夠在設備斷電時使用環形指示燈傳輸數據。該器件工作在高達1Mbit/s的數據信號速率下，并增加了18V/μs到150V/μs的回轉速率范圍。

　　當串口不活動時，電源管理的靈活控制選項是可用的。自動下電功能的功能時，F(xiàn)ORCEON是低，而FORCEOFF是高。在這種操作模式下，如果設備沒有檢測到有效的RS-232信號，驅動輸出將被禁用。如果FORCEOFF設置低，驅動器和接收器(ROUT2B除外)都被關閉，電源電流減少到1μA。斷開串行端口或關閉德州儀器TRSF3243E上的外設驅動程序會導致自動斷電情況發生。

　　特性

　　RS-232總線引腳的靜電保護

　　人體模型(HBM)

　　IEC61000-4-2，觸點放電

　　IEC61000-4-2，氣隙放電

　　操作單個3V到5.5V VCC電源

　　總有源非逆變接收機輸出(ROUT2B)

　　低待機電流:1μA典型

　　外用電容器:4 × 0.1 μ F

　　接受5V邏輯輸入，3.3V電源

　　Serial-mouse駕駛性能

　　支持高達1Mbit/s的運行

　　自動下電功能，當沒有有效的RS-232信號被檢測到時禁用驅動輸出

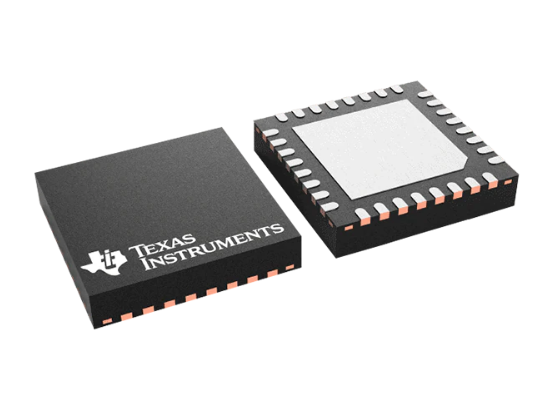

　　可采用節省空間的RHB (5mm × 5mm QFN-32)包裝

　　應用程序

　　工業電腦

　　有線網絡

　　數據中心和網絡設備

　　筆記本電腦

　　手持設備

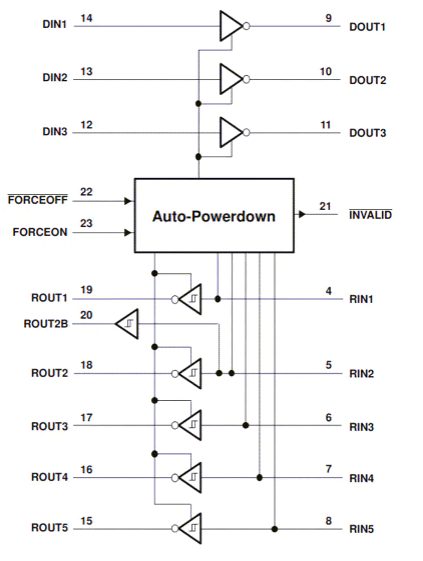

　　原理框圖
