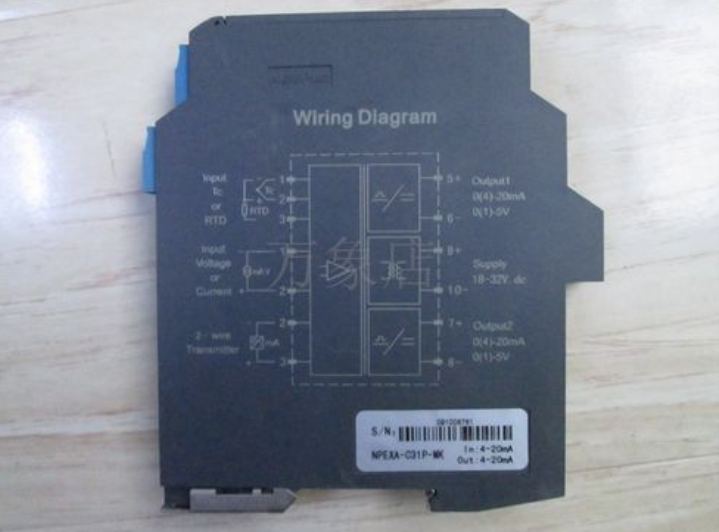

什么是電氣隔離柵?電氣隔離柵的工作原理?電氣隔離柵的應用?

　　電氣隔離柵(Electrical Isolation Barrier)是一種電氣隔離裝置，用于隔離電路中的信號或電源，以提供電氣安全性和防止信號干擾。它通常由高絕緣材料制成，具有良好的絕緣性能和電氣隔離能力。

　　電氣隔離柵的主要作用是在不同的電路之間建立電氣隔離，以防止電流和信號的直接傳遞。它可以用于以下幾個方面：

　　安全隔離：在一些應用中，為了保護人員免受高電壓或危險電流的傷害，電氣隔離柵可用于隔離電源和用戶設備之間的電路。通過建立電氣隔離，它可以阻止危險電流通過，從而提供更高的安全性。

　　信號隔離：在某些電路中，需要隔離不同的信號源，以防止相互干擾或信號泄漏。電氣隔離柵可以用于將輸入信號和輸出信號之間的電路完全隔離，以保持信號的純凈性和準確性。

　　噪聲隔離：在電路中，可能存在來自其他電源或信號的干擾噪聲。電氣隔離柵可以將電路隔離開來，防止干擾噪聲的傳播和影響。這對于需要高精度和低噪聲的應用非常重要。

　　地線隔離：在某些情況下，為了避免地線干擾或傳導的噪聲，電氣隔離柵可以用于隔離地線和電路之間的連接。這樣可以減少地線回路帶來的干擾，并提高系統的抗干擾能力。

　　電氣隔離柵通常采用高絕緣材料(如絕緣樹脂或陶瓷)制成，以確保良好的絕緣性能和電氣隔離能力。它們可以應用于各種領域，如電力系統、工業自動化、儀器儀表、通信設備等。電氣隔離柵的選擇和設計應考慮到系統要求、電氣特性和安全性等因素。

　　電氣隔離柵的工作原理基于電氣隔離的概念，通過使用絕緣材料和特定的電路設計來實現電路之間的隔離。以下是電氣隔離柵常見的工作原理：

　　絕緣材料隔離：電氣隔離柵通常采用高絕緣性能的材料，如絕緣樹脂、陶瓷或硅膠等，將輸入端和輸出端完全隔離開。這些絕緣材料能夠有效地阻止電流的直接傳導，從而實現電氣隔離。

　　隔離電路設計：電氣隔離柵中的隔離電路設計是實現電氣隔離的關鍵。常見的設計包括使用變壓器、光耦合器(光電隔離器)或差分放大器等。

　　變壓器隔離：通過將輸入信號和輸出信號分別連接到變壓器的不同繞組上，利用互感作用將電路隔離開。輸入端的信號通過變壓器的一側繞組傳輸，然后通過磁耦合作用在輸出端的繞組上感應出輸出信號。

　　光電隔離：光電隔離器使用光電耦合器(光電二極管和光敏三極管)來實現電氣隔離。輸入端的信號通過光電二極管產生光信號，然后光信號通過光纖或光導波管傳輸?shù)捷敵龆说墓饷羧龢O管上，通過光電轉換產生輸出信號。

　　差分放大器隔離：差分放大器將輸入信號轉換為差分信號，并使用差分信號進行隔離。輸入信號經過放大器的差分輸入，通過放大器的內部電路隔離，然后輸出為差分信號，再通過差分到單端轉換獲得輸出信號。

　　這些工作原理都旨在實現電氣信號的隔離傳輸，防止電流的直傳遞，并提供一定程度的電氣隔離和信號保護。通過這種工作原理，電氣隔離柵能夠?qū)崿F(xiàn)以下功能和特點：

　　電氣隔離：電氣隔離柵通過隔離輸入端和輸出端之間的電路，阻止直接的電流和信號傳遞。這樣可以確保輸入端和輸出端之間的電氣隔離，提供更高的安全性和保護。

　　信號保真：電氣隔離柵在隔離信號的同時，力求保持信號的準確性和完整性。采用合適的隔離電路設計和絕緣材料，可以有效地減少信號失真、干擾和噪聲的影響，保持信號的純凈性。

　　防止干擾：電氣隔離柵可以防止來自其他電源或信號的干擾對電路的影響。通過將輸入端和輸出端隔離開來，干擾信號無法直接傳遞，從而提高了系統的抗干擾能力和穩定性。

　　安全保護：電氣隔離柵在電路中起到了安全隔離的作用。它可以防止高電壓或危險電流通過，從而降低電擊風險和保護設備和人員的安全。

　　適應多種環境：電氣隔離柵通常具有良好的絕緣性能和抗電磁干擾能力，能夠適應各種惡劣的工作環境。它們可以在高溫、低溫、濕度、振動和噪聲等條件下穩定運行。

　　總而言之，電氣隔離柵通過絕緣材料和特定的電路設計，實現電路之間的電氣隔離，并提供安全性、信號保真和抗干擾等功能。它們?cè)诠I(yè)控制、電力系統、通信設備、醫療設備等領域具有廣泛的應用。

　　電氣隔離柵在各種電氣系統和應用中有廣泛的應用。以下是一些常見的電氣隔離柵的應用領域：

　　電力系統：電氣隔離柵在電力系統中起到重要的作用，用于隔離高壓電源和低壓負載之間的電路，確保人員和設備的安全。它們常用于變壓器、開關設備、電能計量等電力設備中。

　　工業自動化：在工業自動化領域，電氣隔離柵被廣泛用于隔離和保護控制信號。它們可用于隔離控制系統中的輸入信號、輸出信號和電源，防止干擾和故障傳播，提高系統的穩定性和可靠性。

　　儀器儀表：在各種儀器儀表中，電氣隔離柵用于隔離測量信號、傳感器信號和控制信號。它們能夠準確地傳遞信號，防止干擾和噪聲的影響，保證測量和控制的精度。

　　通信設備：電氣隔離柵在通信設備中廣泛應用，用于隔離和保護通信接口。它們可用于隔離數字信號、模擬信號和數據信號，確保信號的完整性和可靠性。

　　醫療設備：在醫療設備中，電氣隔離柵起到關鍵的作用，用于隔離患者和醫療設備之間的電路，確保醫療設備的安全和患者的隔離。它們常用于心電圖儀、醫用電刀、監護儀等醫療設備中。

　　新能源領域：在太陽能發電和風能發電等新能源系統中，電氣隔離柵被廣泛應用于逆變器、控制器和電池系統中。它們能夠隔離不同的電源和負載，確保能源的安全和可靠傳輸。

　　電氣隔離柵的應用還涉及到許多其他領域，如交通運輸、航空航天、軍事裝備等。它們?cè)谶@些領域中的應用都是為了實現電氣隔離、信號保真、干擾隔離和安全保護等目的。具體的應用會根據不同的系統需求和安全要求進行選擇和設計。
