摘要

7805引腳圖是一種常見的線性穩壓器件，用于將輸入電壓穩定為5V的輸出電壓。本文將從四個方面對7805引腳圖進行詳細闡述，包括引腳功能、內部結構、工作原理和應用場景。

一、引腳功能

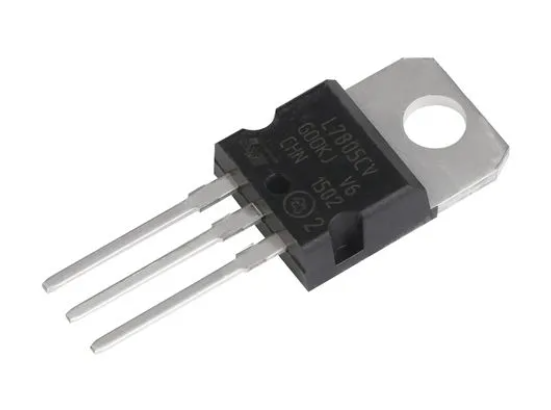

7805引腳圖共有三個引腳，分別是輸入端（VIN）、地（GND）和輸出端（VOUT）。其中，輸入端接收待穩定的電源輸入，地端連接到系統的公共地線上，輸出端提供穩定的5V輸出。

在實際應用中，我們通常還會使用兩個降壓二極管來保護7805芯片免受過高或過低的輸入電壓影響。這些降壓二極管分別連接到VIN和GND之間以及GND和VOUT之間，并通過限流電阻與正負極相連。

二、內部結構

7805芯片內部主要由一個功率晶體管、一個參考電流源以及幾個輔助元件組成。功率晶體管負責控制并調整輸出電壓大?。粎⒖茧娏髟刺峁┮粋€固定且穩定的電流作為參考，用于與輸出電壓進行比較和調整；輔助元件包括濾波電容、限流電阻等，用于提高穩壓器的性能。

7805芯片內部結構緊湊且精密，通過合理的布局和連接方式實現了對輸入電壓的精確控制和穩定輸出。

三、工作原理

當輸入端接收到待穩定的電源輸入時，7805芯片會將其轉換為一個相對恒定且可靠的5V輸出。具體來說，當輸入端電壓高于5V時，功率晶體管會被驅動進入導通狀態，并將多余的能量通過降壓二極管消耗掉；當輸入端低于5V時，則功率晶體管處于截止?fàn)顟B(tài)，并從參考電流源中獲取額外能量以保持輸出穩定。

此外，在工作過程中還需要注意7805芯片所能承受的最大功率。如果超過了規定范圍，則可能會導致溫度升高、損壞甚至發生短路等問題。因此，在設計中需要根據實際需求選擇適當型號并合理安排散熱措施。

四、應用場景

7805引腳圖廣泛應用于各種電子設備和系統中，特別是對于需要穩定的5V電源的場合。例如，單片機開發板、嵌入式系統、傳感器模塊等都需要一個可靠且穩定的供電來源。

此外，7805引腳圖還可以與其他元器件結合使用，如濾波電容、限流二極管等，以進一步提高穩壓效果和保護芯片免受外部干擾。

五、總結

通過對7805引腳圖的詳細闡述，我們了解到它在線性穩壓領域中扮演著重要角色。它不僅具有簡單易用、成本低廉等優點，而且能夠提供可靠且穩定的輸出電壓。因此，在實際設計中選擇適當型號并合理布局使用7805引腳圖是非常重要的。
