摘要

回路電流法是電路分析中常用的一種方法，通過對電路中各個支路的電流進行分析，可以得到電路中各個元器件的參數和性能。本文將從四個方面對回路電流法進行詳細闡述。

一、基本原理

回路電流法是基于基爾霍夫定律的原理進行推導和應用的。根據基爾霍夫定律，一個封閉回路內所有支路上的電流代數和為零。利用這一原理，我們可以建立方程組來求解未知量。

在使用回路電流法時，首先需要選擇合適數量的節點作為參考點，并給每個節點賦予一個未知量(通常是節點間支聯元件上通過該節點的支線上所含有之未知量)。然后根據基爾霍夫定律列出方程組，并求解得到各個未知量。

二、步驟與技巧

在使用回路電流法時，有幾個步驟和技巧需要注意：

選擇參考點：

選擇適當數量且位置合理的參考點非常重要。通常情況下，在選取參考點時，我們會選擇電路中的地或電源的負極作為參考點。

列方程：

根據基爾霍夫定律，將每個節點上的支路電流表示出來，并根據支路上元器件的關系列出方程組。在列方程時，需要注意正負號的選擇。

求解未知量：

通過求解方程組，可以得到各個未知量的數值。通常情況下，我們會使用高斯消元法或克拉默法則等方法進行求解。

三、優缺點

回路電流法有以下幾個優點：

適用范圍廣：

回路電流法適用于各種復雜的線性和非線性電路分析問題，在實際工程中具有廣泛應用價值。

簡單易懂：

相比其他方法，回路電流法更加直觀和易于理解。通過對支路電流進行分析，可以清晰地了解每個元器件所承受的功率和能量變化情況。

然而，回路電流法也存在一些缺點：

復雜電路難以處理：

對于復雜的電路，回路電流法可能需要列出大量的方程組，求解過程較為繁瑣。

無法處理非線性元件：

回路電流法只適用于線性元件的分析，對于非線性元件則無能為力。

四、應用案例

回路電流法在實際工程中有著廣泛的應用。以下是一個簡單的應用案例：

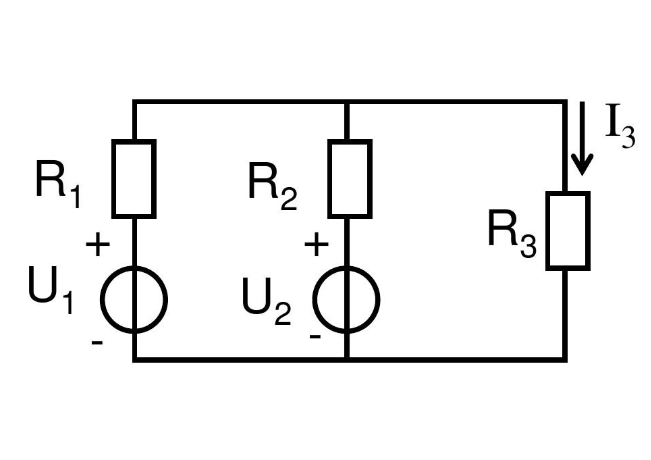

假設有一個由兩個并聯電阻和一個串聯電阻構成的直流電路。已知并聯電阻R1和R2分別為10歐姆和20歐姆，串聯電阻R3為30歐姆。求解該直流電路中各個支路上的電流。

首先選擇參考點，并給每個節點賦予未知量I1、I2和I3。根據基爾霍夫定律列出方程組：

I1 + I2 = I3 (基爾霍夫第一定律)R1 * I1 + R2 * I2 = V (基爾霍夫第二定律)R3 * I3 - V = 0 (基爾霍夫第二定律)

通過求解方程組，可以得到I1 = 1A，I2 = 2A和I3 = 3A。因此，該直流電路中各個支路上的電流分別為1A、2A和3A。

總結

回路電流法是一種常用的電路分析方法，通過對電路中各個支路的電流進行分析，可以得到元器件的參數和性能。在使用回路電流法時，需要注意選擇合適數量的參考點，并根據基爾霍夫定律列出方程組進行求解。雖然回路電流法有一些局限性，但在實際工程中仍然具有廣泛應用價值。
