作者：Jeff Smoot 是 CUI Devices 應用工程和運動控制部門副總裁

　　繼電器在無數消費、商業和工業應用和系統中發揮著至關重要的作用。它們經常在沒有通知的情況下被用于日常系統中。例如，在調節家用爐子、點擊電視遙控器或操作電梯時都會使用繼電器。中繼最初的設想是在 1835 年用于建立遠距離電報連接，隨后被改造用于電話交換機，并繼續可靠、不引人注目且高效地運行。

　　從實用的角度來看，繼電器的作用相當于電氣開關。它們利用低功率信號來控制高功率電路，無論是在附近還是在遠處。它們的固有設計有利于低功率信號和高功率電路之間的有效隔離，通常稱為電流隔離。這種隔離確保了用戶電氣系統的安全和穩健運行。繼電器具有多功能性，因為它們可以用來調節單個電路或多個電路，并且可以用作放大器或斷路器。

　　遠程控制設備電源的能力還可以轉化為增強的安全措施，特別是在可能對操作員造成人身危險的工業過程中。這些多功能設備有多種封裝可供選擇，提供不同的電流容量、安裝選項和物理占地面積，使它們與日常無處不在的開關一樣普遍。

　　繼電器——它們的工作原理

　　為了更好地理解該主題，繼電器可以分為兩種基本類型：機電式 (EMR) 和固態式 (SSR)。關鍵區別在于是否存在移動部件。

　　兩種類型中最古老的是機電式，包括觸點、電樞、彈簧和電磁體。在最基本的操作中，彈簧保持銜鐵的位置。施加電流后，電磁體對電樞施加吸引力，使其移動并閉合一組觸點，從而使電流能夠流過電路。

　　圖 1：機電繼電器的基本內部結構。 (圖片來源：CUI Devices)

　　相反，固態繼電器出現于 20 世紀 50 年代末，其基本用途與機電繼電器相同，但完全是電子式的，沒有移動部件。它們包括輸入電路、控制電路和調節電流的輸出電路。當施加的電壓超過指定的吸合電壓時，控制電路觸發繼電器。一旦電壓低于壓差電壓，繼電器就會停用。

　　機電繼電器與固態繼電器(續)

　　與任何電子元件技術一樣，機電繼電器和固態繼電器都具有需要考慮的獨特優點和缺點。

　　由于其具有兩個世紀歷史的設計，機電繼電器是堅固耐用的設備，操作簡單，在一系列應用中表現出可靠性，包括涉及高電流和危險環境的應用。它們提供完全的電氣隔離，可以承受高電流和電壓浪涌，并且不受電磁干擾和射頻干擾 (EMI/RFI) 等電氣噪聲的影響。

　　然而，由于機電繼電器具有移動部件，隨著時間的推移，物理性能確實會發生退化，并且觸點可能會因腐蝕和氧化而損壞。它們可能容易受到接觸電弧的影響，從而導致點蝕和短路。它們的機械特性使它們?nèi)菀资艿經_擊和振動引起的接觸彈跳，并且它們會產生自己的 EMI/RFI 噪聲。此外，外部磁場可能會影響其運行。

　　相比之下，固態繼電器由于其無移動部件的設計，可提供更長的使用壽命和功能，并且控制功率顯著降低。它們提供更快的開/關循環，消除電弧和觸點彈跳，并且不受外部機械沖擊、振動或磁場的影響。固態繼電器的工作電壓范圍比機電繼電器低，因此適用于電子設備，但不太適合高功率應用。

　　然而，由于其獨特的設計，固態繼電器可能容易受到電壓或電流瞬變以及 EMI/RFI 噪聲的影響。它們往往比機械同類產品產生更多的熱量，并且可能對環境溫度敏感。值得注意的是，使用標準半導體開關本質上不可能實現控制信號和負載之間的完全電氣隔離，但可以使用光電耦合器件中的光電元件來實現，從而隔離輸入和輸出信號。

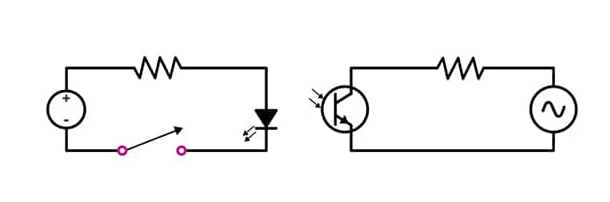

　　圖 2：固態繼電器的基本內部原理圖。 (圖片來源：CUI Devices)

　　常見繼電器類型

　　有多種繼電器類型可供選擇，每種類型都針對特定的應用要求進行了定制。值得注意的是，制造商可能為其產品使用略有不同的術語，但以下是主要繼電器類型的概括總結：

　　通用：這些是常見的機電繼電器，可在 12 至 230 伏范圍內的交流或直流電流下工作，并可控制 2 至 30 安培的電流。

　　信號：信號繼電器用于控制低功率負載，通常小于 2 安培。有關更多信息，您可以參閱 CUI Devices 的“信號繼電器 – 了解基礎知識”文章。

　　功率：功率繼電器專門設計用于管理高功率負載、最大限度地減少熱量產生并減少電弧。有關更多信息，您可以參考 CUI Devices 的“功率繼電器簡介”文章。

　　機器控制：這些是重型且堅固的繼電器，適用于大型工業應用。

　　鎖存：鎖存繼電器保持其置位或復位狀態(ON 或 OFF)，直到收到反相電壓信號。

　　簧片：簧片繼電器結構緊湊且運行迅速。它們使用電磁體來控制一個或多個密封簧片開關，從而免受外部污染物或濕氣的影響。

　　零開關：這些繼電器在施加控制電壓時激活負載，并且負載電壓接近于零。當控制電壓移除時，它們會停用負載。

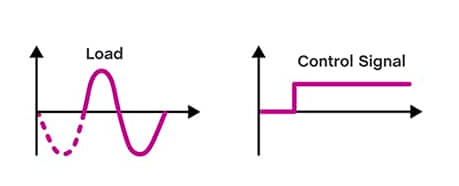

　　圖 3：繼電器零開關的基本原理。 (圖片來源：CUI Devices)

　　峰值開關：峰值開關繼電器在施加控制電壓且負載電壓處于峰值時激活負載。當控制電壓移除且電流負載接近零時，它們會停用負載。

　　即時接通：當施加啟動電壓時，即時接通繼電器立即激活負載。

　　時間延遲：時間延遲繼電器包含一個內置定時器，可根據時間控制事件。

　　模擬開關：模擬開關繼電器將輸出電壓作為輸入電壓的函數進行管理，從而允許在繼電器額定值內實現無限的輸出電壓。

　　光耦合：這些是固態繼電器，通過響應內部光源進行切換，在控制電路和電源電路之間提供隔離。

　　軍用/高可靠性：這些繼電器經過專門設計，可在苛刻和惡劣的環境中運行。

　　繼電器可進一步分為常開型 (NO)，其中觸點打開且電路未通電;或常閉型 (NC)，其中觸點在電路未通電時閉合?？傊?dāng)不通電時，繼電器通常指定為 NO 或 NC。

　　額定值和配置

　　繼電器的額定值基于其通過設備安全切換電力的能力。這些額定值分為交流或直流，通常以安培表示。繼電器的額定值必須等于或大于它將控制的設備，這一點至關重要。

　　繼電器能夠同時控制多個電路，并被指定以指示其特定特性。如果熟悉極點和投擲，這些名稱包括 SPST、DPDT、3PDT 和 SP3T。

　　除了桿數和投擲數之外，繼電器還可以使用術語“形式”來描述重要特征。 “1 Form A”或“2 Form C”等短語強調了兩個關鍵信息。形式類型指示開關是常開還是常閉，如果是 SPDT 開關，則指示它們是“先斷后合”還是“先合后斷”。表格前的數字(1 或 2)表示繼電器內可用的該類型觸點的數量。一些常見的樣式包括：

　　A 型 - 常開

　　B 型 - 常閉

　　C 型 - 先斷后合 SPDT 開關

　　D 型 - 先合后斷 SPDT 開關

　　結論

　　由于設計簡單且運行可靠，繼電器被廣泛應用于各個行業和市場的設備和系統中。繼電器最初是電報系統的基本組件，甚至對計算機的早期發展做出了貢獻，如今仍然保持著其重要作用，確保從遠程位置安全有效地控制電動設備。

　　為了滿足工程師對低電平或高電平電流開關的要求，CUI Devices 提供了具有各種額定值和配置的全面的電源和信號繼電器選擇。
