摘要

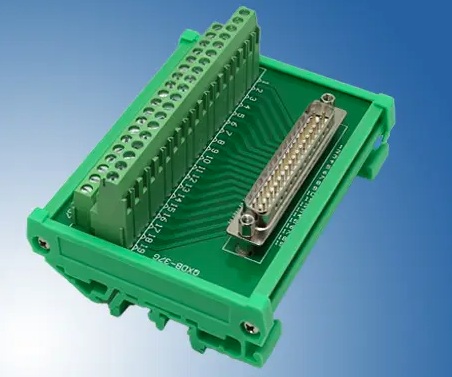

端子板外部接線是元器件工程師在電路設計和布局中必須考慮的重要環節。合理的外部接線可以確保電路的正常運行和信號傳輸，同時也能提高系統的可靠性和穩定性。本文將從四個方面對端子板外部接線進行詳細闡述，包括連接方式、導線選擇、布局規劃以及防護措施。

一、連接方式

正確選擇連接方式是端子板外部接線的基礎。常見的連接方式有焊接、插拔式以及壓力式等。焊接是最常用且穩定可靠的連接方式，適用于固定不動或需要長期使用的設備；插拔式則適用于需要頻繁更換或調試元器件的場景；而壓力式則通過金屬彈片與導體之間產生良好地觸點壓力來實現連接。

無論采用何種連接方式，在實際應用中都需注意選取合適尺寸和質量可靠度高地插座或者端子，并確保其與電路板上相應位置地引腳精準對位。

二、導線選擇

在進行端子板外部接線時，導線的選擇至關重要。首先需要根據電路的功率和信號傳輸要求來確定導線的截面積，以確保足夠的電流承載能力和信號傳輸質量。

其次，應根據環境條件選擇合適的導線材料。例如，在高溫環境下應選用耐高溫材料；在潮濕環境下應選用防水導線等。

此外，還需注意導線長度和布局方式。過長或過短的導線都會對電路產生不良影響，因此需要合理規劃布局，并盡量減少接頭數量以降低連接失效風險。

三、布局規劃

端子板外部接線的布局規劃直接影響到整個系統地可靠性和維護性。在進行布局時需考慮以下幾點：

1. 分區域：將不同功能模塊或信號類型地元器件分成不同區域，并按照一定順序進行排列，便于維護和故障排查。

2. 間距設計：相鄰元器件之間地間距要足夠大以避免相互干擾或發生短路。

3. 引線路徑：引線應盡量縮短，避免交叉和交錯排列，以減少電磁干擾和信號串擾。

4. 標識清晰：每個端子板上的連接點都應有明確的標識，便于快速定位和維護。

四、防護措施

為了保證端子板外部接線的可靠性和穩定性，在實際應用中還需要采取一些防護措施：

1. 絕緣處理：對于高壓或高頻率信號傳輸?shù)膶Ь€，需要進行絕緣處理以避免漏電或者相互干擾。

2. 防震固定：在震動環境下，需采取合適地固定方式來防止導線松動或脫落。

3. 溫度控制：對于工作溫度較高地設備，在布局規劃時需考慮散熱問題，并采取相應地散熱措施。

總結

端子板外部接線是元器件工程師必須重視并仔細考慮的環節。正確選擇連接方式、合理選取導線、規劃布局以及采取防護措施，都能夠提高系統地可靠性和穩定性。通過本文的詳細闡述，相信讀者對端子板外部接線有了更深入的了解。
