本文概述了OCP ORV3 (Open Compute Project Open Rack Version 3) BBU (battery backup unit)的系統需求。它強調了擁有一個高效智能的BBU的重要性，它可以在停電時提供能量。此外，它還將展示為滿足書面規范而開發的數字設計解決方案、電氣和機械解決方案及其架構。

介紹

數據中心為互聯網提供動力，連接著世界各地的社區。Facebook、Instagram和X(以前稱為Twitter)等社交媒體公司依靠數據中心進行信息傳播和存儲，而雅虎(Yahoo!谷歌則利用數據中心為其主要搜索引擎和存儲功能提供動力。世界上幾乎所有的大公司和政府機構都需要可靠的數據中心功能，以便通過智能計算、存儲和搜索來操作和維護其主要業務功能。隨著用戶數量的逐年增長，數據中心容量繼續以驚人的速度增長，以跟上需求和技術改進的步伐。隨著這些增長需求的增加，數據中心系統架構也必須跟上步伐。

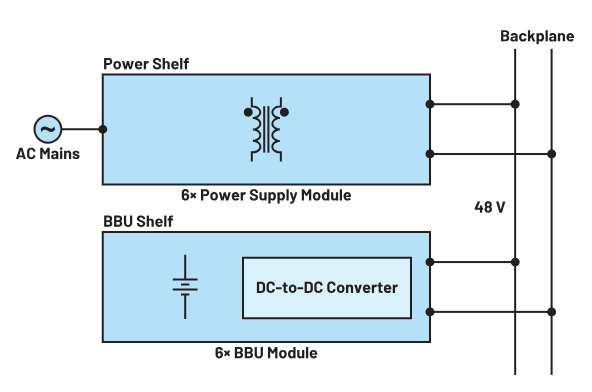

OCP是一個共享數據中心設計的組織，其系統架構定義基于開放計算項目開放機架版本2 (OCP ORV2)，其中背板電壓名義上為12v，系統功率為3kw。另一方面，使用量的增加會導致功率需求的增加，使12v系統功率需求過高，從而損害整體系統性能。為了解決這個問題，在系統功率保持不變的情況下，將背板電壓增加到48 V，從而最大限度地減少所需的電流和銅走線，并減少背板中的散熱。這種變化提高了整體系統效率，減少了對復雜冷卻系統的需求。這是新的開放機架版本3標準OCP ORV3的基礎。

數據中心的可靠性是一個基本的操作需求。BBU模塊的加入為系統提供了冗余功能。在停電或電力不足的情況下，系統需要時間來注意到情況，保存重要數據，并將操作轉移到另一個數據中心服務器，很可能在不同的數據中心設施和位置。這必須以無縫的方式完成。在每個機架中使用備用電源系統來調節系統的保持功率。在最新的標準ORV3 BBU中，這種需求被定義為基于鋰離子電池的電力存儲和調節，每個BBU單元的15 kW功率輸出等于系統運行4分鐘。

本規范為Devices提供了完成和設計參考設計解決方案的指南，該解決方案包括用于專用于充放電操作的單電路的雙向功率轉換器，電池管理系統(BMS)設備，具有固件和GUI支持的板載設計系統主機微控制器，以及通過與OCP組織合作的硬件放大。

設計要求和硬件實現

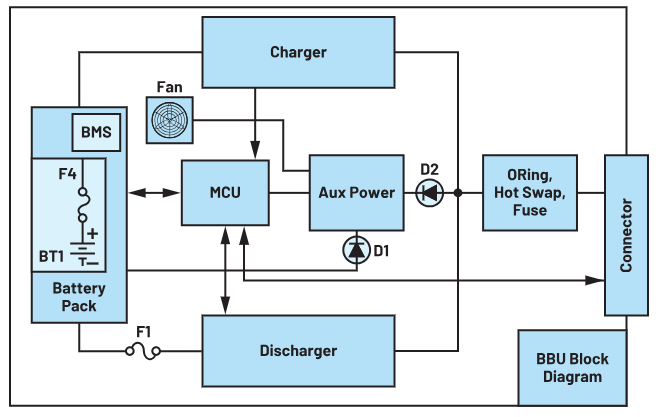

作為OCP組織提供的規范(修訂版1.3)，它將概述概念化和設計所需的要求，以滿足BBU模塊標準。BBU模塊參考設計基于ORV3 48v方案，由帶BMS的電池組、充放電電路和其他功能模塊組成，如圖2所示。

除了電路要求外，BBU模塊在其使用壽命期間還需要具備以下幾種主要的工作模式:

• 休眠模式:BBU模塊在運輸或庫存中，或未連接在活動母線上時，可以將電池放電電流降至最低，從而延長存儲時間。在休眠模式下，無法進行BBU監控或上報。當檢測到母線電壓大于46v時，BBU將喚醒并退出休眠模式;100毫秒和<200ms, PSKILL信號低。

• 待機模式:BBU模塊充滿電且處于正常狀態，持續監測母線電壓，為放電事件做好準備。BBU模塊在使用壽命的大部分時間內都工作在該模式下。BBU模塊的狀態和參數可以通過通信總線在上游機架監控上顯示。

• 放電模式:當母線電壓降至48.5 V以下時;2ms, BBU模塊放電模式激活。BBU模塊接管母線電壓的時間為2ms，備電時間為4min。

• 充電模式:在滿足所有條件的情況下，BBU模塊開啟內部充電器電路為電池組充電。充電電流可根據電池容量之前的放電深度在0 ~ 5.5 A之間任意設置。它還允許上游系統通過通信總線覆蓋充電電流。根據計算出的充電電流，應有一個充電超時控制方案。

• SOH (State of health check)模式:BBU模塊通過對電池組進行強制放電，對電池組容量進行例行測試。BBU模塊每90天進行一次SOH測試，以確定電池的EOL狀態。

• 系統控制方式:BBU允許上游系統通過通信總線控制充放電操作。

除了BBU模塊的運行要求外，OCP還規定了電池包容量、電池單體類型和電池包配置的標準。這些是:

• 電池包容量:BBU模塊支持4年不超過4分鐘的備用電源，可提供3kw的備用電源。

• 電池單體類型:建議采用18650鋰離子電池，電池單體電壓為3.5 V ~ 4.2 V，電池容量不小于1.5 AH，持續額定放電電流為30a。

• 電池組配置:BBU模塊的電池組配置為11S6P(6個電池并聯串，每串11個電池串聯)。

BBU模塊還需要具備電池充放電算法、保護、控制信號和通信接口等BMS。BMS還負責具有電池平衡電路，其中電池組上的電池電壓保持在±1% (0.1 V)以內。

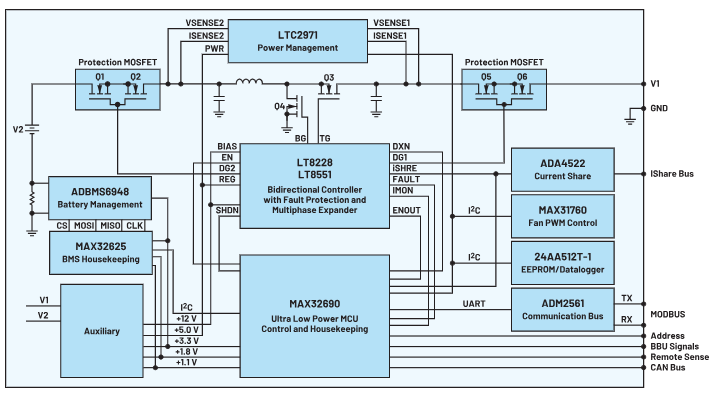

參考設計框圖(參見圖3)顯示了選定的部件，并集成了為某些任務指定的各種元件，并構建了能夠提供不間斷電源、確定模塊健康、故障和模塊通信的電路。LT8228是一個雙向同步控制器，安裝在BBU模塊內。該設備在線路電源中斷的情況下提供電源轉換，在非故障運行期間提供電池充電器。LT8551是一款4相同步升壓dc - dc擴相器，與LT8228串聯工作，可將每個BBU模塊的放電功率容量增加到3 kW。除了電源轉換ic外，BBU模塊還集成了MAX32690，這是一款超低功耗Arm 微控制器，負責整個系統的運行。LTC2971是一個2通道電源系統管理器，用于電源路徑的精確傳感和故障檢測，以及關鍵的電壓下降功能。MAX31760是一款精密風扇轉速控制器，用于在充放電操作期間執行系統冷卻。EEPROM作為數據存儲，允許用戶恢復BBU模塊在其服務時間內的任何可用數據。除了電源轉換器和管家微控制器外，設計中還包括BMS IC。ADBMS6948是一款16通道多電池監測器，用于監測電池電壓水平，而其固有的庫侖計數器用于確定充電狀態(SOC)和SOH水平，用于電池平衡和電池預期壽命計算。電池健康狀態監測過程由MAX32625完成，MAX32625是一個超低功耗Arm微控制器。這兩個微控制器都經過精心挑選，以降低總功耗，從而延長電池壽命在BBU休眠模式操作。

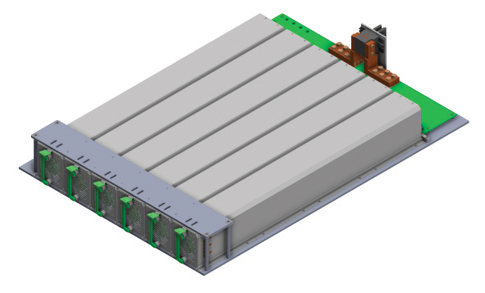

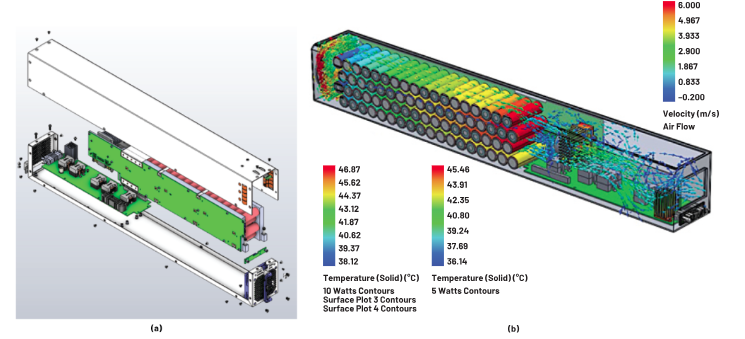

除了提供的部件外，該參考模塊還生產和構建BBU模塊(見圖4a)和BBU機箱(見圖5)，以容納和演示參考設計，符合OCP ORV3 BBU模塊和機箱機械規范。BBU機箱包含6個BBU模塊槽位，單個BBU機箱可提供最大18kw的備用電源。

機械渲染和氣流模擬是BBU模塊參考設計的兩個架構優勢。首先，包括允許精確和吸引人的表示的可視化。機械結構分析可以及早發現設計問題和潛在的變化，這有助于整個設計過程。最后但并非最不重要的是，它可以減少對實際原型的需求，這可能是耗時和昂貴的。此外，氣流模擬可以提供性能分析，幫助識別潛在的問題，并提高設計效率。它還通過幫助識別熱點、優化熱損失和提高整體系統可靠性來處理熱管理。此外，為安全性和合規性規劃電池組空間有助于降低風險。更多信息請參見圖4b。

數據與結果

下面給出的測試結果包括穩態性能測量、功能性能波形、溫度測量和操作轉換。在BBU模塊參考設計下，測試了以下配置:

性能數據

效率和功耗

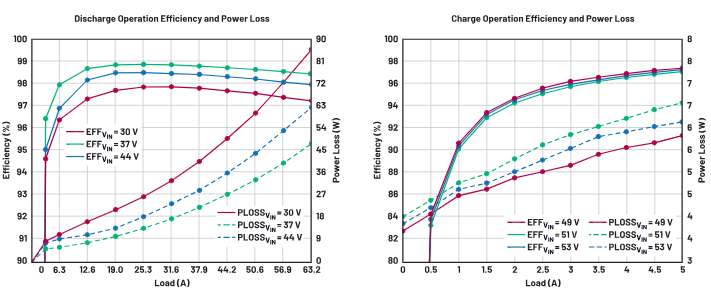

BBU模塊參考設計能夠超越ORV3 BBU規格中指定的效率和功耗限制。放電和充電限制分別設置為97%和95%。在放電運行期間，半負荷(31.6 A)時的平均效率為98.5%，滿載(63.2 A)時的平均效率為98%。在更大電感的影響下，較低的mosfet漏源導通電阻和精心選擇的開關頻率將提供高效率和減少紋波電流。此外，BBU模塊在5a負載下充電時的平均效率高達97%。在使用相同電感值的情況下，以(400 kHz)開關頻率運行，提高了效率，并將功率損耗降至最低。高效率和低功耗將延長電池壽命周期，并降低熱冷卻所需的風扇速度。參見圖6。

另一方面，控制和同步mosfet的傳導損耗會導致BBU放電和充電過程中的總體功率損耗。

輸出電壓下降

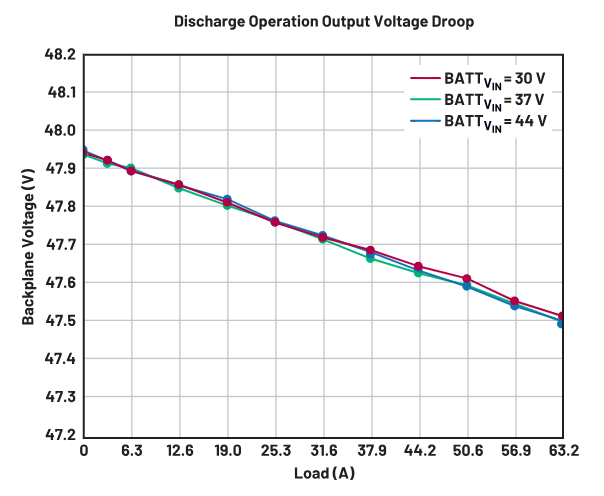

ORV3 BBU規范的另一個要求是在放電模式操作期間包含電壓下降。電壓下降是在驅動系統負載的同時，BBU背板電壓的故意損失。使用LTC2971電路中的DAC, BBU背板電壓將根據測量的系統負載電流實時改變。因此，從空載到滿載，背板電壓降保持在ORV3 BBU要求的±1%以內。參見圖7。

切換波形

檢查開關波形為性能評估、故障分析、效率優化、EMI降低和安全考慮提供了有價值的信息。幫助工程師及時發現和解決問題，優化系統性能，保證數據中心BBU模塊的可靠高效運行。

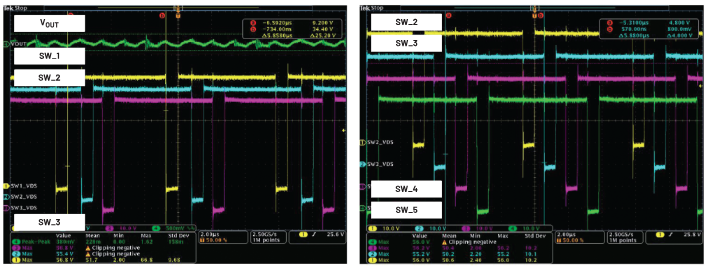

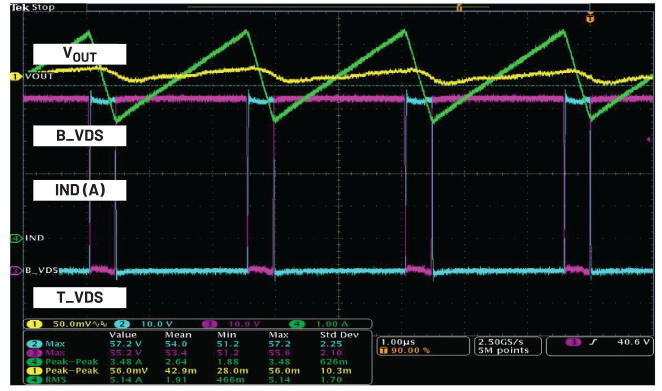

在放電模式工作時，BBU模塊的開關操作非常關鍵，將30v ~ 44v的電池組電壓轉換為48v的背板電壓。這是通過使用同步功率MOSFET實現的，該MOSFET由LT8228脈寬調制(PWM)信號精確調節，并伴隨著LT8551，它重復LT8228的動作。開關的頻率和各相的電流分擔導致電壓升高，這對其工作很重要。主變換器及其多相擴展器滿載時的開關波形如圖8所示。在充電模式下，雙向變換器單相工作，將49 V至53 V的背板電壓降壓至44 V，為電池組充電。它的工作原理是快速開關同步功率MOSFET和斜坡電感電流。雙向變換器在5 a負載下的開關波形如圖9所示。

熱力性能

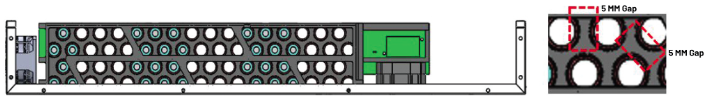

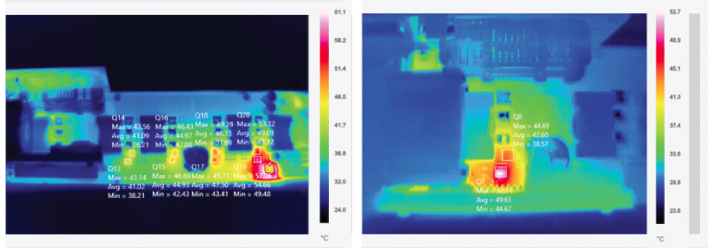

熱性能和效率必須仔細平衡。雖然擁有一個能夠承受高溫并在不過熱的情況下繼續工作的BBU模塊至關重要，但擁有一個能夠以最佳效率運行的BBU模塊也很重要，它可以將盡可能多的輸入功率轉換為輸出功率。在圖10中，在放電操作模式下，電路板的最差溫度測量值僅為40°C至60°C，滿載運行約4分鐘。在充電模式下，同步mosfet的溫度小于50°C。適當?shù)目諝饫鋮s系統可以降低組件的排放溫度，防止熱失控。在電池組中適當設計電池間的間隙和適當?shù)目諝饬鲃?dòng)設計可提供足夠的熱冷卻。參見圖11。

經營過渡

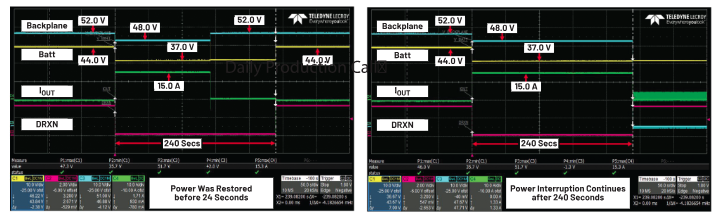

BBU模塊的過渡操作是在電源中斷或變化情況下保證不間斷供電的關鍵。該過程包括將電池組能量完美地傳輸?shù)綌?shù)據中心的背板，確保重要系統和設備保持4分鐘的運行。BBU模塊持續監測背板母線電壓。當母線電壓降至BBU模塊激活電壓48.5 V并持續2ms時，BBU模塊背板電壓必須上升，在2ms內為母線提供滿電。母線電壓在整個轉換過程中不得低于46v。當檢測到母線電壓大于48.5 V并持續200ms以上時，BBU模塊退出放電模式工作。參見圖12。

總結

為了節約能源，數據中心正在向48v系統發展。48v服務器機架具有更低的電流、更小的銅損耗和更小的電源母線尺寸，在功耗和散熱、尺寸和成本方面都比12v服務器機架更高效。前端無調節、高效率的級接電壓調節器調至適當負載，最適合于數據中心服務器微處理器和存儲器。這樣的思想水平，以及OCP的最新創新，為更高效的配電和智能電池備用單元設計鋪平了道路，以支持持續和完美的操作。

為BBU模塊和機箱選擇和實施合適的設備，可以簡化整體設計，延長電池壽命周期，縮短工程開發周期，最大限度地降低工程和生產成本。此外，提供機械模擬縮短了原型步驟，提供了可用于改進熱冷卻和管理的數據，并提高了設計的保證。最后，提供適當且設計良好的固件算法和順序，確保BBU平穩輕松地運行。

本系列的第2部分將討論各種BBU模塊的主要微控制器功能和操作，因?yàn)樗cBBU內務管理的專門設計有關。此外，本文還將更深入地概述如何監控有用的信息，以及如何使用這些信息來構建和執行正確的工作流例程。
