1、程控濾波器原理、作用、特點

程控濾波器是指通過輸入一定的控制信息，自動調節濾波器電路參數以實現濾波的一種濾波器。它在電子設備中廣泛應用于通信、雷達、電視等領域。

1.程控濾波器原理

程控濾波器是通過輸入控制電壓或控制電流，調整其內部電路元件(如電阻、電容、電感等)參數以改變其頻率響應的。

2.程控濾波器的作用

程控濾波器主要用于在特定頻率范圍內消除或衰減信號中的噪聲或干擾，從而提高信號質量。例如在通信中使用程控濾波器可以消除不同的頻率干擾信號，同時保留需要的通信信號。

3.程控濾波器有什么特點

程控濾波器具有以下特點：

調節方便：通過改變控制信號即可調整濾波器參數，省去了人工調整的繁瑣過程。

高精度：由于采用先進的控制技術，其濾波器參數調節精度較高，可以實現復雜頻率響應曲線的設計。

小型化：程控濾波器采用了微型化電路元件，使其體積和重量大大減小，具有較強的集成度。

2、可調增益程控濾波器的設計

在信號處理過程中，輸入信號通常是夾雜噪聲和干擾的微弱信號，而且信號強度、噪聲和干擾的頻率也是變化的，為了得到高信噪比的輸出信號，就要求信號處理電路具有放大和濾波功能，且能夠按照輸入信號強度的不同，干擾、噪聲頻率的不同而改變信號處理電路的放大倍數和濾波器設置，可調增益程控濾波器就是為了適應這種要求而設計出來的一款信號處理電路。

1 系統設計

由于信號處理系統的輸入信號是含有噪聲干擾的微弱信號，因此首先該系統應該能對微弱信號進行放大，然后再濾波，濾除干擾和噪聲;其次，該系統還應該能根據信號強度的大小和噪聲干擾頻率的不同，通過鍵盤重新設置系統的增益和濾波器的頻率等，并且將當前的設定值顯示出來。根據以上要求，該系統由三部分組成，即程控放大部分、程控濾波部分和鍵盤、顯示部分。整個系統以89C51單片機為控制器，將這三部分連接起來構成一個可調增益程控濾波的信號處理電路，系統原理框圖如圖1所示。

單片機循環檢測鍵盤輸入，并根據鍵盤輸入來控制程控放大部分的放大倍數和程控濾波部分濾波器的頻率，并將鍵盤輸入的給定值通過顯示部分顯示出來。

2 程控放大部分設計

該部分的功能主要是按照給定的增益對輸入信號進行放大，也就是說放大倍數是由程序控制可調的，為了完成這樣的功能，在這里選用運算放大器AD826和10位D/A轉換器AD7520的內部電阻網絡組成一個程控可調增益的放大電路。AD826具有50 MHz的增益帶寬積和較高輸出驅動能力，對于普通信號的放大完全可以滿足。AD7520內部集成了10個模擬開關控制的電阻網絡，而且這10個模擬開關是可編程控制的，根據這樣的特點，用AD7520內部電阻網絡與AD826共同組成程控增益部分電路。

(a)為AD7520內部的電阻網絡，圖2(b)為AD7520與AD826的硬件連接圖，由圖2可以得出放大電路輸入與輸出之間的關系式如式(1)。其中A1到A10的取值由模擬開關S1～S10的控制位BIT N(N從1到10)決定，當BIT N為“1”時，即開關打向與Iout1連接，則AN為1，反之AN為0。

式(1)表明，放大倍數可以從1～1 024之間任意調整，只要改變BIT1～BIT10相應位的邏輯狀態就可以控制改變放大倍數。如：當BIT1～BIT10為3FFH時，由式(1)可計算出放大倍數是1倍，也就是0 dB;當為98H時放大倍數是10倍，也就是20 dB。要做到程控增益，只需要將單片機的I/O口P1.0～P1.7，P2.0～P2.1與AD7520的管腳BIT0～BIT9依次連接，通過程序控制單片機I/O口的輸出狀態即可完成程控增益的目的。

3 程控濾波部分設計

程控濾波部分采用可編程控制的濾波器芯片MAX261來實現。MAX261是CMOS雙二階通用開關電容有源濾波器，它無需外圍元件即可構成多種低通、高通、帶通、帶阻等濾波器，最大工作頻率范圍從0.4 Hz～57 kHz，其原理圖如圖3所示。用MAX261設計濾波器時主要是設計5個參數，時鐘頻率fCLK;中心頻率f0，以及對應的編程系數Nf;品質因數Q，以及對應的編程系數Nq。其中fCLK由外部晶振頻率決定。這5個參數之間是有相互關系的，計算起來很復雜，為了提高設計效率可用MAXIM公司為MAX261濾波器提供的專用設計軟件來計算。在計算f0和Q時應選擇不同的工作模式。

MAX261有五種工作模式，分別為：

模式1：可以構成-巴特沃思、切貝雪夫、貝塞爾濾波器實現全極點低通和帶通濾波器。

模式2：用來構成全極點低通和帶通濾波器，和模式1相比，優點在于能夠獲得更高的Q值和低噪聲輸出。

模式3：能構成高通濾波器，其最大輸入時鐘頻率小于模式1中采用的頻率。

模式3A：通過運用片內自由運放把模式3中高通與低通輸出相加構成獨立的帶阻。

模式4：可提供全通輸出，也可用來提供全極點低通和帶通濾波器。

在設計濾波器時可根據需要選擇相應的模式。

對MAX261編程，主要是將編程系數Nf和Nq寫入濾波器A和B的存儲器中。MAX261的硬件原理圖如圖3(b)所示，用單片機的I/O口P0.0～P0.3控制四位地址線，用P0.4和P0.5控制數據線，P0.6為寫控制位WR。由于Nf是六位的二進制數：F0～F5，Nq是七位的二進制數：Q0～F6，而數據位只有兩位，所以對MAX261編程時應按照表1所示的地址數據格式寫入。

對MAX261寫數據時，地址、數據和寫控制位的時序按照?qǐng)D4所示時序操作。地址信號在寫控制位低電平時有效，數據將在WR上升沿時被寫入由地址確定的存儲單元中。編程時先讓P0口將地址、數據和WR同時送出，如P0=80H表示W(wǎng)R為低電平，準備將工作模式1的控制字寫入濾波器A，接著讓P0.6=1，即WR由低跳高，模式1控制字就被寫入存儲單元。

4 鍵盤和顯示部分設計

鍵盤用3個按鍵K1，K2，K3即可完成。K1選擇程控對象，即選擇當前是對程控放大部分編程還是對程控濾波部分編程，當K1選定后，K2，K3定義為加、減選擇，用來調整放大部分的增益或改變?yōu)V波部分的中心頻率。顯示部分用已封裝好的LCD顯示模塊，不需要另行設計。

5 結 語

本系統將3個器件AD7520，AD826，MAX261有效地結合起來，以單片機為控制器來控制放大增益和濾波頻率，實現了對輸人小信號的前級放大，后級濾波，消除噪聲干擾，最終輸出一個真實有效測量信號，可完成對測量信號的處理功能。

3、程控濾波器概述_核心部分_系統測試

程控濾波器濾波器輸入端采用同相放大電路進行阻抗匹配，使輸入電阻達到兆歐數量級。該系統主要由3個部分組成：人機交互模塊、雙二階環路濾波模塊、可變電阻模塊。

雙二階環濾波器電路的截止頻率與Q值由其中某些電阻、電容值決定，且兩參數相互獨立。R-2R梯形網絡、電流輸出型DAC可等效為阻值僅受輸入數據控制的電阻。通過由單片機控制的DAC作為等效電阻來控制濾波器的截止頻率和Q值，可實現濾波器參數精確程控，且濾波器參數調節的精度隨著DAC位數的增加而增大。該方案可由同一電路產生高通、低通、帶通、帶阻濾波器，節約了硬件資源，從而有效地降低設計成本。

概述　　測量系統從傳感器拾取的信號中，往往包含有噪聲和許多與被測量無關的信號，并且原始的測量信號經傳輸、放大、變換、運算及各種其他的處理過程，也會混入各種不同形式的噪聲，從而影響測量精度。這些噪聲一般隨機性強，很難從時域中直接分離，但限于其產生的機理，其噪聲功率是有限的，并按一定的規律分布于頻域某一特定的頻帶中。信號分離電路一般采用濾波器實現噪聲的抑制，提取所需的測量信號。但是系統中采用的濾波器的形式和截止頻率往往是固定的，很難做到可調，這就給系統的設計帶來一定的不便。然而，開關電容濾波器的使用可以很好地解決這一問題，但是開關電容濾波器的價格較高，會提高系統的設計成本.

核心部分　　本系統的核心部分為雙二階環路濾波器，雙二階環路濾波器利用兩個以上由加法器、積分器等組成的運算放大電路，根據所要求的傳遞函數，引入適當?shù)姆答仒?gòu)成濾波電路。其突出的特點是電路靈敏度低，因而特性穩定，并可實現多種濾波功能，經適當改進還可以減少運算放大器的數目。本系統采用了TI公司的四通道運放OPA404，設計了一個雙二階環濾波電路。OPA404是一款四路高速精密運算放大器，其帶寬可達* MHz，電壓擺率可達35 V/s，可以實現本系統的設計要求，電路原理圖如圖2所示。

系統測試　　該系統利用數字合成信號源、雙蹤示波器、仿真機、交流電壓表進行了測試。調節輸入信號的頻率，并利用交流電壓表記錄輸出電壓的有效值，將實際測量值和預置值進行對比和分析。

對于低通或者高通濾波器，預置其Q值(品質因數)為0.707。測試結果表明，濾波器截止頻率在100 Hz～50 kHz可調，實際測量的截止頻率與設置值誤差小于1%。在濾波器的阻帶內，達到10倍頻程40 dB衰減的效果，通帶內起伏小于0.5 dB。

對于帶通或者帶阻濾波器，預置其Q值為5，測試結果表明，濾波器中心頻率在600 Hz～7.2 kHz范圍內可調，實際測量的Q值與預置值誤差小于3%。

軟件設計　　系統軟件采用模塊化和層次化的設計思想。采用模塊化方法，即是對某一硬件模塊進行控制時，只需調用相應的控制模塊即可。模塊內采用層次化設計，把底層的硬件接口處理編制為獨立底層子程序，并向上提供處理的數據，且對上層功能模塊屏蔽底層硬件接口部分。，主程序只需要調用相關的功能模塊就可以方便構建系統。

本系統的軟件部分主要由單片機組成，其中主要包括系統的初始化、中斷的響應和中斷的處理。該設計的功能實現以鍵盤的按鍵中斷為主線，通過讀入用戶輸入的鍵值，在相應的中斷響應函數中以總線的方式與外部硬件電路進行數據的交換，實現對濾波器截止頻率(中心頻率)以及Q值的設定。

4、基于MAX262的程控濾波器的研制

隨著科學技術的進步，單片機及相關電子技術飛速發展，應用領域不斷拓展。利用單片機和濾波芯片實現高性能的程控濾波器，對寬動態范圍的信號進行濾波，在工程領域應用十分廣泛。

1 系統組成

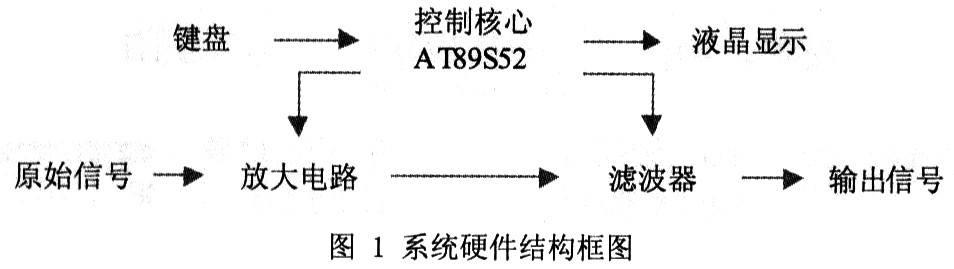

系統由單片機、放大電路、濾波器、鍵盤和液晶顯示電路組成，硬件結構框圖如圖1所示。

1.1 單片機系統

系統采用AT89S52作為控制核心，配備鍵盤和液晶顯示電路。

AT89S52是Atmel公司新推出的一種低功耗、高性能CMOS8位微控制器，它具有以下標準功能：8k字節Flash，256字節RAM，32位 I/O口線，看門狗定時器，2個數據指針，三個16位定時器/計數器，一個6向量2級中斷結構，全雙工串行口，片內晶振及時鐘電路。其性能完全可以滿足系統的要求。

鍵盤用于設定濾波器的中心頻率和品質因數。

液晶顯示采用OCMJ4X8A液晶顯示屏，它內帶漢字字庫，可以方便地顯示漢字及圖形;可以同時顯示4行8列個單元，可以一次顯示系統所有狀態信息;顯示的內容不需要刷新，節省了單片機的資源;電路結構簡單，便于控制，功耗低。

1.2 放大電路的設計

系統采用兩片AD603順序連接，兩極間以電容耦合。由于一片AD603在已定制的模式下增益為-10～30dB，帶寬為90MHz，故級聯方式可使增益達到-20～60dB，控制電壓為0～2V。該控制電壓由單片機控制8位A/D轉換器 ADC0832產生，其精度可達2V/256=0.0078125V，增益精度可達0.3125dB。因此，可以系統實現增益60dB，步進10dB。

1.3 濾波器的設計

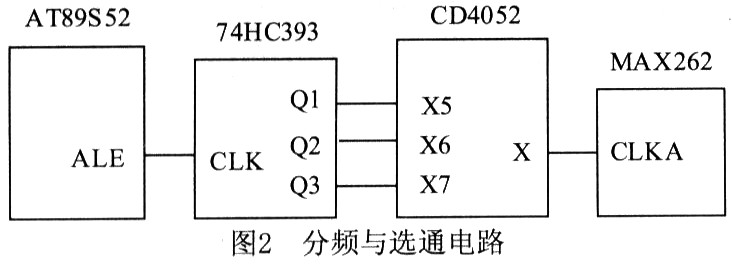

程控濾波電路采用可編程濾波芯片MAX262。MAX262是CMOS型雙二階通用開關電容有源濾波器。兩個二階濾波器A和B分別有兩個開關電容濾波網絡(SCN)，并且相互獨立，既可以單獨使用，也可以級聯，方便地實現四階濾波。兩個濾波器的時鐘輸入CLKA和CLKB可以由晶振、電容結合內部時鐘電路產生，或者直接由外部時鐘輸入。它們?cè)试S輸入信號的頻率范圍依賴于CLK。每一個濾波器的中心頻率(或截止頻率)f0、品質因數Q，以及濾波模式都可由2位輸入的編程數據結合4位的地址輸入進行精確設定。

系統的低通、高通范圍截止頻率在1～40kHz，根據中心頻率的計算公式(式(1))，

中心頻率將在500Hz～30kHz。系統在低通2Fc處，放大器與濾波器的總增益不大于30dB，相當于當放大器增益為40dB時2Fc處的濾波器增益應不大于10dB。對于MAX262，單片機要對其輸入Q值和中心頻率截止頻率選1kHz時中心頻率為500Hz，通過查表，此時Q至最小為0.5，按照幅頻特性公式(式(2))，

2 軟件設計

本設計基于MAX262實現濾波控制，由于MAX262芯片對信號中心頻率和品質因數有相應的計算公式并且可以通過查表獲得，根據系統對低頻和高頻截止頻率的要求，可以方便地由查表算出所要求的F值和Q值，由單片機寫入MAX262。

3 系統測試

3.1 測試儀器與方法

測試儀器有My-62型萬用表、Xj4452數字存儲示波器和Sg1651a信號發生器。

測試方法：用萬用表與示波器對由函數發生器發生的信號與系統輸出的信號及理論值三者進行比較分析，以測試系統的綜合性能。

3.2 測試結果

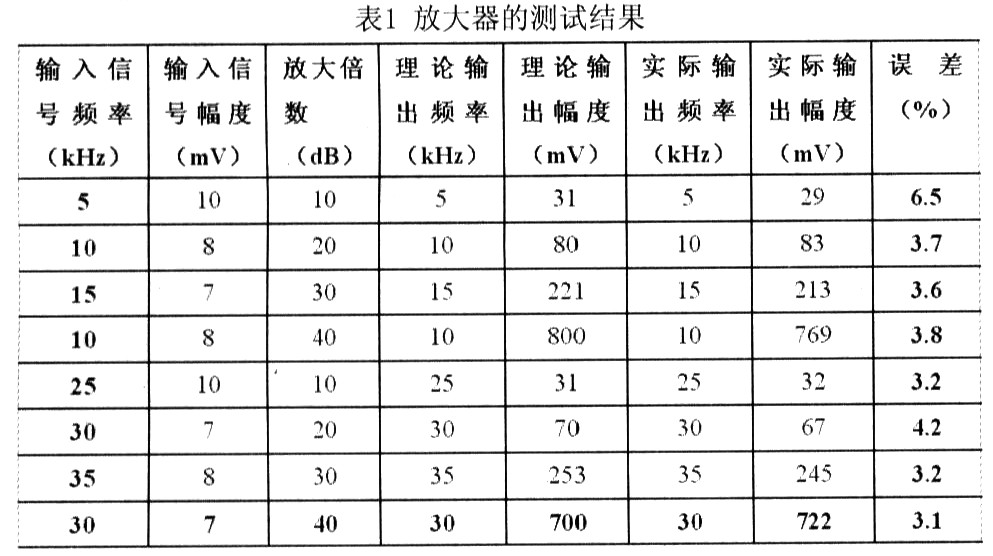

放大器的測試結果如表1所示。

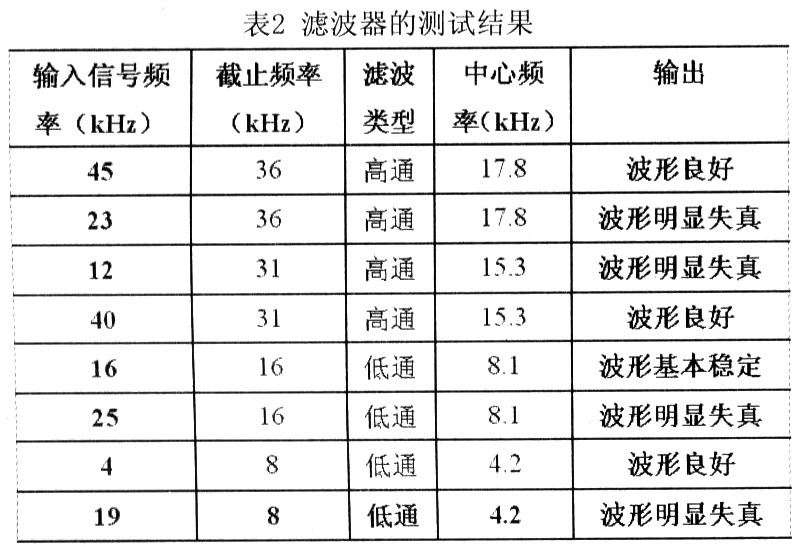

濾波器的測試結果如表2所示。

4 結束語

本系統充分發揮了AT89S52單片機強大的控制能力和數據處理能力，通過AD603精密放大器和MAX262濾波器，實現了程控高通和低通濾波器的功能。系統在實際應用中收到了滿意的效果。

5、一種新型程控濾波器的設計

1 引言

在許多工程應用領域中信號頻率的動態范圍很寬。某些微機自動測試中頻率在0.1~1 000 Hz之間變化;在旋轉機械大型水輪機組的機械故障診斷和炮口沖擊波壓力場測試以及其他信號采集測量場合其信號頻率在幾赫茲到幾千赫茲之間。因此有必要采用截止頻率可以程控的濾波器對頻率動態范圍較寬的信號進行濾波。

MAX263是CMOS雙二階通用開關電容有源濾波器，由微處理器精確控制濾波函數構成各種帶通、低通、高通、陷波和全通配置，且無需外部元件。MAX262含有2個二階濾波器，在程序控制下可設置中心頻率f0、品質因數Q和濾波器的工作方式。

2 系統總體設計方案

系統總體設計包括數字和模擬兩大部分。其中，數字部分包括單片機及FPGA中的放大器增益控制、時鐘頻率生成以及頻率特性測量與顯示3個模塊;而模擬部分包括放大器、濾波器和幅頻特性測試儀3個模塊。其中放大器模塊通過三級放大實現0～60 dB的增益調節，濾波器模塊包括由集成濾波器MAX263構成的低通和高通濾波器以及自行設計的橢圓濾波器，而幅頻特性測試儀模塊則由DDS掃頻信號源、有效值檢波及A/D轉換電路構成。

3 理論分析與計算

3.1 可變?cè)鲆娣糯笃骺刂菩盘?hào)

選用ADI公司的AD603作為可變?cè)鲆娣糯笃?，該器件的增益與控制電壓的關系：GAIN(dB)=40Vg+10，Vg為控制電壓，改變范圍為1 V。選用16位D/A轉換器MAX542，用于給出雙極性的控制電壓，基準源取2.5 V，理論上增益步進的最小值為0.003 dB。

3.2 開關電容濾波器

3.2.1 確定濾波器Q值

采用MAXIM公司的集成開關電容濾波器MAX263，它可以通過外接引腳編程設置濾波器的Q值。Q值與帶內最大增益G(V/V)之間的關系為C=Q/[1一(1/4Q2)]1/2，為使帶內盡量平坦，則使G=1，代入公式可得p=0.707，故可將濾波器的Q值設置在O.707左右。

3.2.2 頻譜混疊現象

由于時鐘信號的存在，開關電容濾波器相當于一個采樣系統，滿足奈奎斯特采樣定理。由于MAX263內部對時鐘信號elk二分頻，故clk/4附近及以上的信號都存在頻譜混疊現象，從而使輸出波形產生失真。為了解決這個問題，需要加大clk與截止頻率的比值，使輸入信號的頻段遠離時鐘信號所在頻段。

4 系統硬件設計

4.1 放大器電路

放大器電路分為三級。第一級采用低噪聲運放進行固定增益放大，以提高輸入信號的信噪比;中間級采用可變?cè)鲆娣糯笃鰽D603，動態增益范圍為30 dB;后級為兩檔程控放大，增益之差為30 dB，實現0~60 dB的增益范圍。其電路如圖2所示。

4.2 四階橢圓低通濾波電路

該電路為LC無源電路，如圖3所示。根據濾波器設計手冊中的歸一化設計表格，查表得到所需要的電容電感值。實際測試結果為：帶內擺幅小于0.5 dB，截止頻率50 kHz左右。

5 系統軟件設計

系統軟件設計部分遵循結構化和層次化的設計原則，由主程序及若干子程序構成。子程序主要完成放大器增益設置、濾波器參數設置、幅頻特性測試及人機交互等功能，主程序則通過調用子程序控制時序。該程序以按鍵中斷為主線，以各項功能作為分支。

6 測試結果

本系統需要測試的數據主要是放大器的電壓增益和濾波器一3 dB的截止頻率。測試放大器增益時，利用毫伏表測出放大器輸入及輸出信號的有效值，將算出的增益與程序預置值相比較;測試濾波器截止頻率時，改變輸入信號的頻率，同時利用毫伏表測出濾波器輸出及輸入信號的有效值，直到兩者之比為一3 dB時記錄頻率值，然后再與預置值相比較。對放大器增益的測試。取選100 Hz，1 kHz，40 kHz 3個頻率點來測試放大器增益，將預置增益和實際增益相比較。其中100Hz和1 kHz處的增益誤差小于l%，40 kHz處的增益誤差小于2%。

對截止頻率的測試。在給出的10組預置值中，將實測值與預置值進行比較。測試結果表明，低通模式下截止頻率的誤差小于2.2%，高通模式下截止頻率的誤差小于2.5%。

7 結語

本系統設計實現了預期的基本功能和指標，并且擴展了在示波器上顯示幅頻特性曲線的功能，同時擴大了截止頻率調節范圍，縮小了步進量。當然，本系統還存在某些不足，其中，高通濾波器輸出波形在某些頻率點有較明顯失真;放大器輸出波形在幅值較小時信噪比較低。
