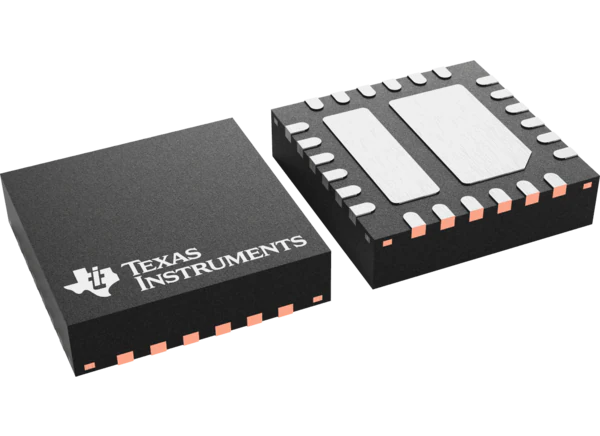

德州儀器TPS25983熱插拔eFuses是高度集成的電路保護和電源管理器件，封裝小。這些熔斷器在2.7V至26V的寬輸入電壓范圍內工作，并提供強大的防御過載，短路，電壓浪涌，反向電流和過度涌流。過流限制閾值可以用單個外部電阻設置，過壓事件由具有用戶可調過壓閾值的內部截止電路限制。典型應用包括電源復用、熱插拔、熱插拔、PCIe riser、附加卡、路由器/交換機光模塊保護、工業pc和無線電動工具充電器。

這些設備通過區分瞬態事件和實際故障，智能地管理過流響應。這允許系統在線路和負載瞬變期間不間斷地運行，而不會影響對故障的保護的穩健性。TPS25983熱插拔熔絲采用4mm × 4mm QFN小封裝，其特點是在-40°C至125°C的結溫范圍內工作。

特性

• 2.7V至26V寬輸入電壓范圍:

• 30V絕對最大值

• 低導通電阻:

• R(ON) = 2.7毫歐典型

• 可調限流閾值:

• 2A到18A的范圍

• ±8%精度(典型的I(LIM)大于5A)

• 斷路器和限流器選項

• 可調過流斷線定時器:

• 處理負載瞬態而不跳閘

• 準確的電流監控輸出:

• ±1.5%(典型在25°C時，I(OUT)大于3A)

• ±3% (I(OUT)大于3A時最大值)

• 可調欠壓閉鎖

• 可調過壓閉鎖

• 用戶可配置故障響應:

• 閉鎖或自動重試

• 重試次數(有限或無限)

• 重試間隔時間

• 強大的短路保護:

• 快速脫扣響應時間小于400ns

• 對線路瞬變免疫-沒有麻煩的跳閘

• 可調輸出擺率(dVdt)控制

• 選項驅動外部場效應管的反向電流阻斷在禁用/關閉狀態

• 集成過溫保護

• 電源良好指示

• 小的足跡:

• 4mm × 4mm QFN封裝

應用程序

• 熱插拔和熱插拔

• 權力的多路復用

• 服務器備軌、PCIe riser、擴展卡、風扇模塊保護

• 路由器和交換機光模塊保護

• 工業電腦

• 無線電動工具充電器

功能框圖

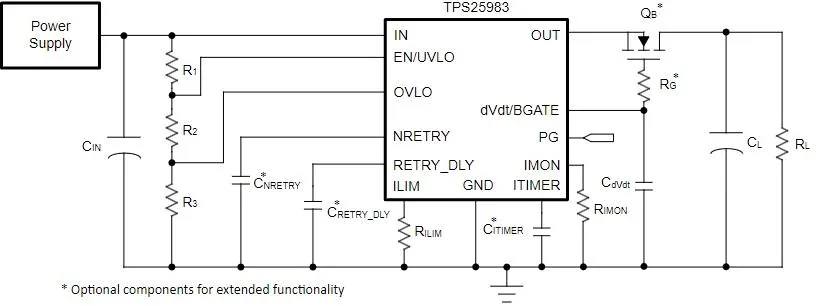

示意圖
