DS186xEVKIT是專為DS1854, DS1857, DS1858, DS1859和DS1856的評估套件。本應用說明描述了如何將DS186xEVKIT與DS1856一起使用，DS1856是EV Kit開發后引入的一個部件。

介紹

本應用筆記描述了如何調整DS185xEVKIT來評估DS1856。該EV套件由硬件和軟件組成，可與DS1854, DS1857, DS1858, DS1859和DS1856接口。然而，當設計DS185xEVKIT時，DS1856并不存在。因此，提供的EV Kit文檔中沒有描述DS1856評估。但是使用最新的軟件并按照本應用說明中給出的說明，DS185xEVKIT可用于評估DS1856。

硬件

EV Kit提供的硬件在PCB絲網上標有跳線表和探針夾，僅適用于DS1854, DS1857和DS1858。這不是問題。硬件非常通用，只需配置類似于DS1858的硬件，就可以輕松容納DS1856。

要評估DS1856，請使用DS1858的表格和文本。使用DS1858標記的唯一例外是，WP (WPEN)引腳在DS1856上不存在。因此，WP的PCB上的跳線可能處于任何狀態，包括浮動。

軟件

EV Kit軟件的最新版本，包括DS1856支持，可以下載。

除了增加DS1856支持之外，其他幾個軟件改進允許更容易地評估DS185X部件。如果應用程序已經啟動，并且DS1856不在“Select a Device…”窗口中，則必須獲取新版本的軟件。軟件版本V1.4及更新版本包括DS1856支持。在FTP站點上隨軟件提供的readme.txt文件中可以找到更改和改進的列表。

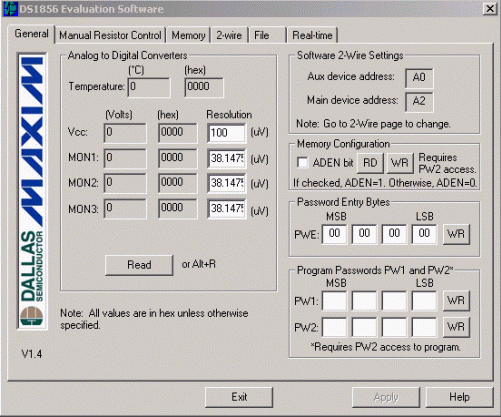

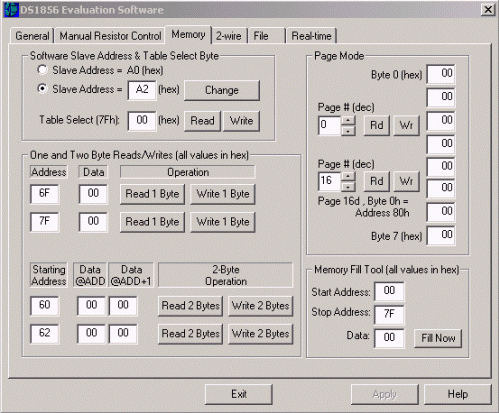

幾個新的軟件特性和更新值得注意。首先，在General頁面(圖1)中，添加了一個Memory Configuration框來控制ADEN位(需要PW2清除)。其次，添加了另外兩個盒子來編程密碼(PW1/PW2)，并通過輸入密碼輸入字節授予權限。第三，在Memory頁面(圖2)中，表選擇框已經更改，以容納更多的表并允許更容易的數據輸入。

評估DS1856

DS1856的測試點和跳線標記在EV Kit板上打印表的“58”列中。DS1856的輸出(OUT1和OUT2)連接到相應的跳線以及套件上的測試點。為了防止總線沖突，應在上電之前正確配置輸出引腳上的跳線。然而，對于DS1856來說，IN1和IN2確實需要處于定義良好的邏輯狀態，并且應該跳到V(CC)或地。

數字輸出

OUT1和OUT2可以用萬用表或示波器在測試點采樣，用于大多數評估目的。輸出是開漏，因此必須使用上拉電阻(PC板上沒有提供)來輸出高狀態。測試點還提供了一種連接到外部電路進行進一步評估的簡便方法。

電阻器的終端

電阻測試點可用于將DS1856的電阻連接到外部電路以評估設備。如果低端要求接地或高端要求接V(CC)，則可以通過改變跳線塊中的跳線位置進行連接。如果電阻器值沒有隨著軟件中的調整而改變，則檢查以下軟件設置。首先，要手動更改電阻設置，DS1856必須具有PW2清除(在常規頁面中授予)。其次，十位(在模式字節中)必須是高的，這也需要PW2清除。最后，softhz鉆頭[HIZCO]必須處于低位，并且至少需要PW1間隙。

監控輸入

通常，在評估期間，監視器輸入由工作臺供電驅動。該軟件在實時頁面以及常規頁面上顯示監視器引腳的電壓。應采取預防措施，不要超過評估部件數據表規定的絕對最大額定值。

結論

本應用筆記描述了如何調整DS185xEVKIT來評估DS1856。使用最新版本的軟件和硬件上的重新定向跳線，可以使用現有的EV Kit對DS1856進行評估。DS1856和其他DS185X系列成員也可以使用更新版本的軟件更容易地進行評估。
