Analog Devices LTC7825開關電容DC/DC轉換器的介紹、特性、及應用

來源： hqbuy

2024-01-30

類別：基礎知識

拍明芯城

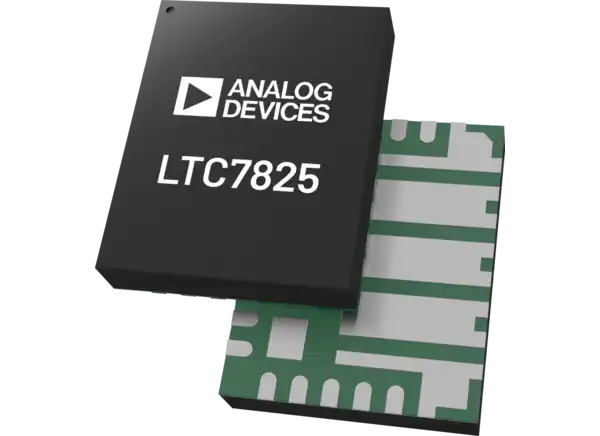

Analog Devices LTC7825開關電容DC/DC轉換器是一款完全集成的單片器件，具有高效率和開關電容架構，適用于2:1輸入輸出電壓比的應用。當在V(IN)和V(HIGH)之間有一個可選的MOSFET保護時，LTC7825的輸入可以承受高達40V的電壓瞬變。在短路情況下，輸入和輸出完全斷開。LTC7825集成了自引導二極管，為需要限流保護的大功率中間總線應用提供了緊湊、經濟的解決方案。工作開關頻率可以從100kHz線性編程到1.4MHz。The Analog Devices Inc.LTC7825開關電容DC/DC轉換器采用4mm x 5mm LGA (LQFN)封裝。

特性

寬V(HIGH)/V(LOW)電壓從0V/0V到24V/12V
寬V(CC)供電范圍從4.5V到38V
在10A負載下，效率高達97%
輸入過壓保護與外部過壓保護MOSFET
輸入、輸出短路保護
軟啟動進入穩態運行
EXTVCC可提供5V至14V的高效率輸入
浪涌電流限制和保護
集成自舉二極管
可編程工作頻率從100kHz到1.4MHz
提供4mm x 5mm LGA (LQFN)封裝

應用程序

消費電子產品
工業應用
電池的應用
