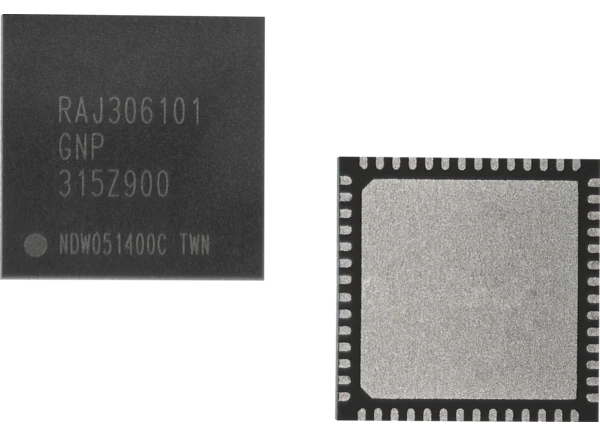

瑞薩電子RAJ30610x電機控制ic專為三相無刷直流電機設計。瑞薩電子RAJ30610x集成了內置MCU (RL78/G1F)和預驅動器，具有三個半橋柵驅動器，一個5V穩壓器和一個電流檢測放大器等功能。RAJ306102將智能柵極驅動器(RAA306012)和MCU (RL78/G1F)整合到一個封裝中。智能柵極驅動器包括三個半橋柵極驅動器，一個buck開關調節器，一個用于柵極驅動電壓的電荷泵和兩個用于內部電路的LDOs。

特性

• RAJ306001

• 6V ~ 30V工作電源電壓

• RAJ306001 T(A) = -40℃~ +85℃工作溫度

• RAJ306001Z T(A) = -40℃~ +105℃

• 低功耗虛擬機電流(不包括5V/7V穩壓器和充電泵):[MCU模塊]:+5.2mA (HS Mode: f(IH) = 32MHz, V(DD) = 5V)[預驅動模塊]:+ 13.5mA [VM = 22.5V]虛擬機待機電流:64μA (typp .)

• 16位CISC CPU (RL78/G1F) CPU

• 64KB，數據閃存4KB, RAM: 5.52KB閃存ROM

• 2ch, SPI, 2ch, IIc, 2ch, UART: 1ch GSI

• timertimer數組單位:1單位- 16位，4ch

• 電機控制定時器RD - 16位，2ch

• 定時器RG具有編碼功能- 16位，1ch

• 64MHz電機控制輸入捕獲定時器(timer RX)

• 10位分辨率A/DC轉換器:9ch

• GPIO: 28ch，輸入端口:2ch

• 內置5V穩壓器

• RAJ306102

• 單片機，V(DD)電流

• 智能柵極驅動器

• HS模式，f(IH) = 32MHz: 5.2mA

• 工作模式:2mA，休眠模式:28μA

• VBRIDGE: 6V至65V (78V abs max)

• 最大電壓(VM): 6V至60V (65V abs max)

• 工作電源電壓

• 工作環境溫度為-40℃~ 105℃

• 電源電流

• 廣泛的保護功能

• 16位CISC CPU

• 64KB，數據閃存:4KB，內存:5.5KB

• 串行陣列單元:2個單元(CSI: 2ch, UART: 1ch, I(2)C: 2ch)

• GPIO: 29通道- I/O: 27ch，輸入:2ch

• 定時器數組單位:1個單位- 16位，4ch

• 10位分辨率A/D轉換器輸入:11ch

• 外部中斷輸入:10ch

應用程序

• 無線電動工具

• 戶外動力設備

• 真空吸塵器

• 球迷

• 泵

• 機器人

• 醫療設備

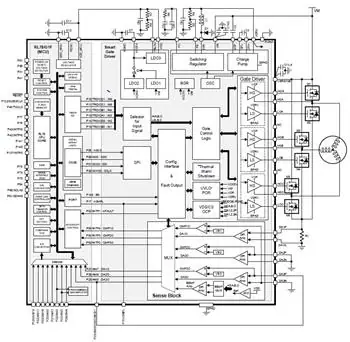

方框圖
