介紹

隨著跨國計算機網絡的增加，對支持不同串行協議的網絡設備的需求也隨之增加。當設計人員忙于接口規范的細節時，總是有可能遺漏一個小細節。這種令人頭疼的遵從性問題促使設計人員尋找一種經濟有效的集成解決方案。

LTC1543、LTC1544和LTC1344A采用集成方式實現多協議。通過使用該芯片組，完成了Net1和Net2的設計工作(見圖1)。實際上，Detecon Inc.在Test Report No. 1中記錄了符合性。NET2/102201/97。有了這個芯片組，網絡設計人員可以專注于增加最終產品價值的功能，而不是標準遵從性。

圖1所示 LTC1543, LTC1544和LTC1344A多協議串行芯片。

介面標準檢討

串行接口標準V.28 (RS232)、V.35、V.36、RS449、EIA-530、EIA-530A或X.21規定了每個信號的電氣特性、連接器類型、傳輸速率和數據交換協議。一般來說，美國標準以RS或EIA開頭，而等效的歐洲標準以V或x開頭。單端標準V.28 (RS232)的數據速率比其他差分標準低。目前RS232最大數據速率為128kbps。對于V.35、V.36、RS449、EIA-530、EIA-530A和X.21標準，最大數據速率為10Mbps。

典型的應用程序

與LTC1343軟件可選多協議收發器一樣，LTC1543和LTC1544使用LTC1344A進行開關電阻終端。這些部分之間的主要區別在于功能分區:LTC1343可以配置為數據/時鐘芯片或使用CTRL/CLK引腳的控制信號芯片，而LTC1543是專用數據/時鐘芯片，而LTC1544是控制信號芯片。

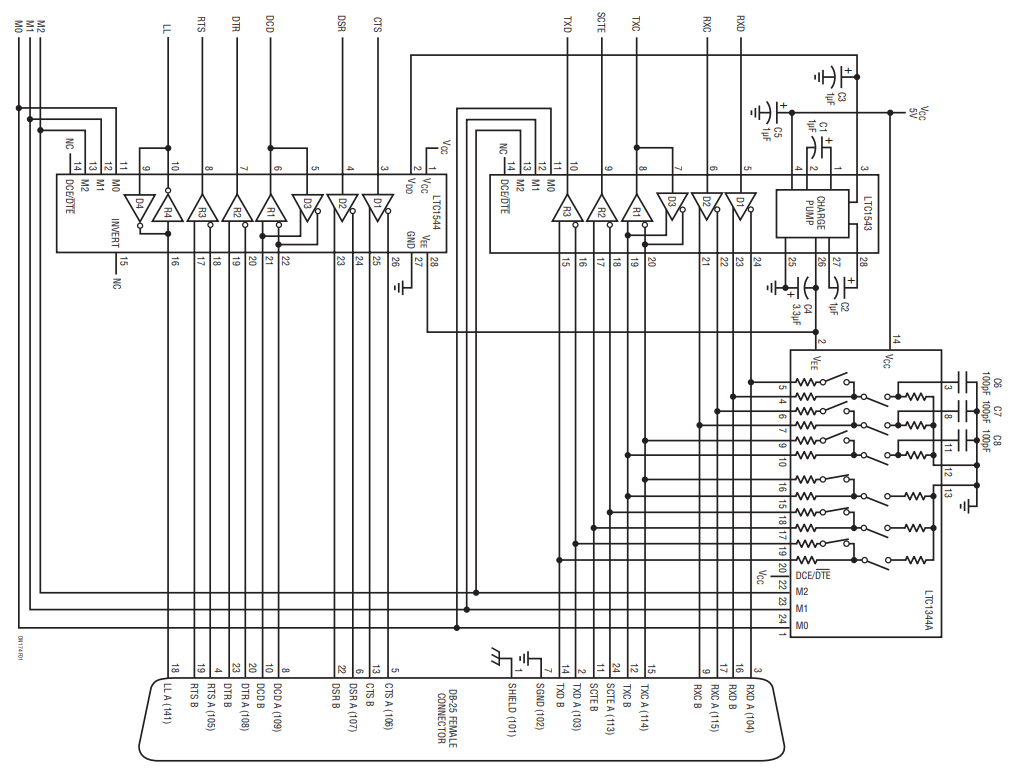

圖2顯示了使用LTC1543、LTC1544和LTC1344A的典型應用程序。只需將芯片引腳映射到連接器，接口端口的設計就完成了。芯片組支持V.28 (RS232)、V.35、V.36、RS449、EIA-530、EIA-530A或X.21協議，支持DTE或DCE模式。這里顯示的是DCE模式連接到DB-25連接器。

模式選擇引腳M0、M1和M2用于選擇接口協議，如表1所示。在模式選擇引腳、DCE/DTE和INVERT引腳上都有內部50μA的上拉電流源。可以通過將適當?shù)慕涌陔娎|插入連接器來選擇協議。模式引腳可以走線到連接器，不連接(邏輯1)或接地(邏輯0)。如果所有模式選擇引腳都不連接(邏輯1)，芯片組進入無電纜模式，芯片組將電源電流降至700μA以下，驅動和接收輸出三態，LTC1344A斷開終端電阻。
