德州儀器TPS74801-Q1低差(LDO)線性穩壓器為各種應用提供易于使用，強大的電源管理解決方案。這些線性穩壓器提供用戶可編程的軟啟動，通過減少啟動時的電容浪涌電流，最大限度地減少對輸入電源的壓力。單調啟動設計為多種類型的處理器和專用集成電路供電。TPS74801-Q1穩壓器使輸入和電源輸出良好，允許與外部穩壓器輕松排序。這些調節器提供精度參考和誤差放大器，在線路，負載，溫度和過程中具有2%的精度。TPS74701-Q1 LDO在大于或等于2.2μF的任何電容下都是穩定的。

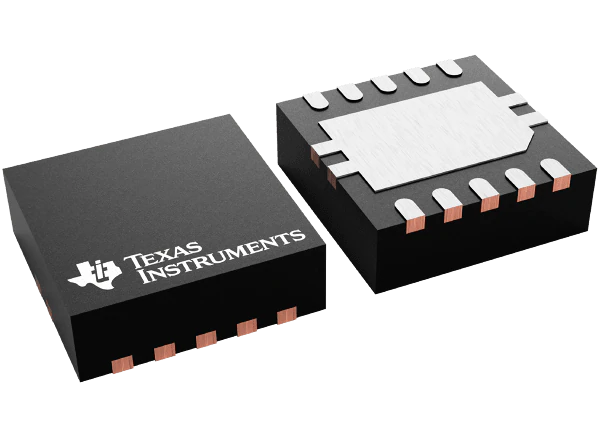

TPS74801-Q1穩壓器有3mm × 3mm小型VSON-10和5mm × 5mm VQFN-20封裝。典型的應用包括遠程控制單元、信息娛樂和集群、汽車頭部單元以及中短程雷達。這些LDO線性穩壓器符合AEC-Q100汽車應用資格。

特性

• AEC-Q100符合汽車應用要求

• Power-Good (PG)輸出允許電源監控或?yàn)槠渌娫刺峁┡判蛐盘?hào)

• 在線路，負載和溫度上有2%的精度

• 可編程軟啟動提供線性電壓?jiǎn)?dòng)

• V(BIAS)允許低V(IN)工作，具有良好的瞬態響應

• 任意輸出電容均穩定≥2.2μF

• -40℃~ 125℃，T(A)溫度等級1

• 0.8V至3.6V V(OUT)范圍

• 0.8V至5.5V超低電壓(IN)范圍

• 2.7V至5.5V V(BIAS)范圍

• 60mV典型在1.5A時，V(BIAS) = 5V低差

• 提供小型3mm x 3mm x 1mm VSON-10和5mm x 5mm VQFN-20封裝

應用程序

• 遠程信息控制單元

• 信息娛樂和集群

• 汽車頭部裝置

• 中短程雷達

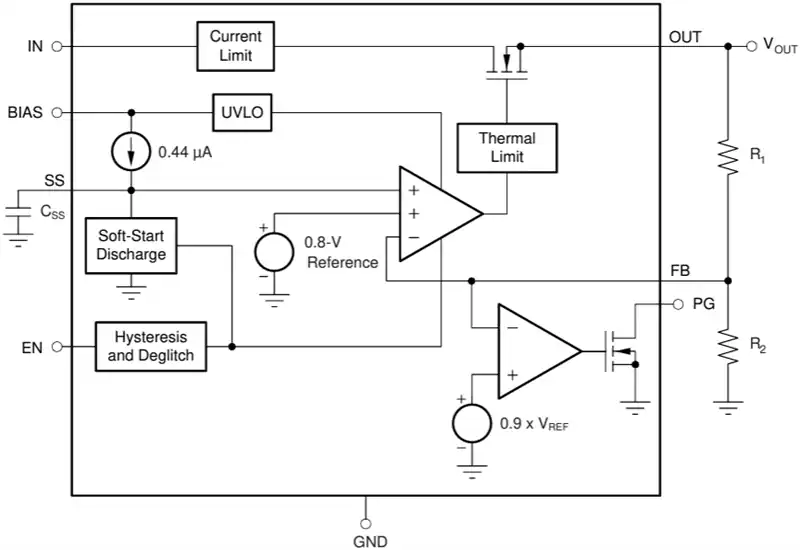

功能框圖

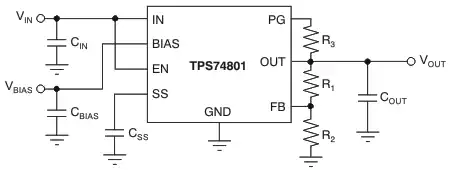

典型應用電路(可調)
