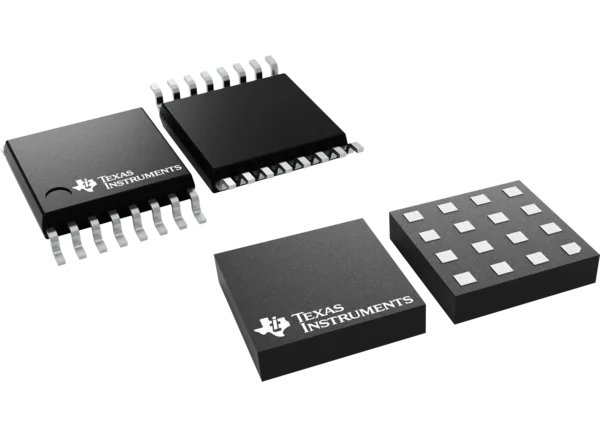

德州儀器TCAL9538 8位I/O擴展器是為雙線雙向I(2)C總線(或SMBus)協議開發的，提供1.08V至3.6V V(CC)操作。TCAL9538支持100kHz (Standard-mode)、400kHz (Fast-mode)和1MHz (Fast-mode -plus) I(2)C時鐘頻率。當傳感器、開關、按鈕、led、風扇等需要額外的I/O時，I/O擴展器提供了一個簡單的解決方案。

TI TCAL9538包括靈活的I/O端口，具有額外的功能，旨在提高速度，功耗和EMI的I/O性能。其特點是可編程輸出驅動強度，可編程上拉和下拉電阻，鎖存輸入，可屏蔽中斷，中斷狀態寄存器，可編程開漏或推挽輸出。

特性

• 工作電源電壓范圍1.08V ~ 3.6V

• 待機電流低，1.8V時典型功耗為1μA

• 1MHz快速模式加上I(2)C總線

• 硬件地址引腳允許兩個設備在同一I(2)C、SMBus總線上

• 低激活復位輸入

• 開路漏極低中斷輸出(INT)

• 輸入或輸出配置寄存器

• 極性反轉寄存器

• 可配置I/O驅動強度寄存器

• 上拉和下拉電阻配置寄存器

• 內部上電復位

• 噪聲濾波器在SCL或SDA輸入

• 鎖存輸出與大電流驅動的最大能力，直接驅動led

• 鎖存性能超過100ma / JESD 78, II級

• ESD保護超過JESD 22

• 4000V人體模型(A114-A)

• 充電器件型號(C101)

應用程序

• 服務器

• 路由器(電信交換設備)

• 個人電腦

• 個人電子產品

• 工業自動化

• 游戲控制臺

• 具有g(shù)pio限制處理器的產品
