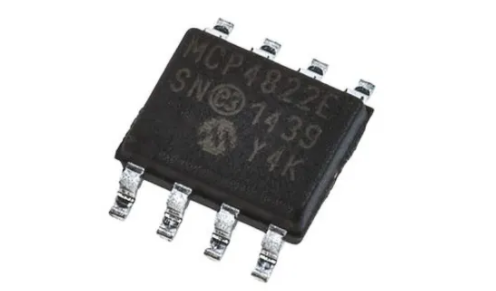

Microchip MCP4822-E/SN 數模轉換器

Microchip MCP4822-E/SN 是一款雙通道12位數模轉換器，可用于將數字信號轉換為相應的模擬電壓輸出。本文將詳細介紹 MCP4822-E/SN 的型號類型、工作原理、特點、應用及其主要參數。

中文描述： 數模轉換器，雙路，12 bit，3線，串行，2.7V至5.5V，SOIC，8引腳

英文描述： DAC 2-CH Resistor-String 12-bit Automotive 8-Pin SOIC N Tube

MCP4822-E/SN中文參數

MCP4822-E/SN概述

MCP4822-E/SN是雙通道，12位電壓輸出DAC(數模轉換器)，內部參考電壓采用8引腳NSOIC封裝。該器件具有高精度的內部參考電壓(VREF=2.048V)。用戶可以通過設置增益選擇選項位(2的增益1)將器件的滿量程范圍配置為2.048V或4.096V。通過設置配置寄存器位，每個DAC通道可以分別工作在活動或關斷模式。在關機模式下，為了節省功率，關機通道中的大多數內部電路都被關閉，并且輸出放大器配置為呈現已知的高電阻輸出負載(典型值為500Kohm)。MCP4822-E/SN提供高精度和低噪聲性能。這些設備利用電阻串架構，其固有的優勢是低DNL誤差，

軌到軌輸出

具有20MHz時鐘支持的SPI接口

雙鎖存器同時鎖存

4.5?s的快速建立時間

可選擇單位或2倍增益輸出

50ppm/°C VREF溫度系數

2.7V至5.5V單電源供電

工作溫度范圍為-40°C至125°C

應用

信號處理，消費電子產品，便攜式器材，車用

類型

Microchip MCP4822-E/SN 數模轉換器有多種型號，其中一些常見的包括：

• MCP4822：雙通道12位數模轉換器。

• MCP4821：單通道12位數模轉換器。

• MCP4812：雙通道10位數模轉換器。

• MCP4811：單通道10位數模轉換器。

這些型號的選擇取決于具體應用中對分辨率和通道數的需求。

工作原理

MCP4822-E/SN 數模轉換器的工作原理主要包括以下幾個步驟：

1. 數字輸入：通過SPI（串行外設接口）或者并行接口將數字信號輸入到轉換器中。

2. 數字-模擬轉換：轉換器將輸入的數字信號轉換為相應的模擬電壓輸出。

3. 輸出電壓控制：轉換器的輸出電壓由輸入的數字信號決定，可根據應用需求進行調節。

4. 參考電壓選擇：轉換器通常具有內部參考電壓源或者外部引腳接口，用于選擇轉換器的參考電壓，從而確定輸出電壓的范圍。

通過這些步驟，MCP4822-E/SN 數模轉換器能夠?qū)崿F(xiàn)數字到模擬的高精度轉換，并輸出相應的模擬電壓信號。

特點

Microchip MCP4822-E/SN 數模轉換器具有以下顯著特點：

1. 高分辨率：提供12位或10位的數字到模擬轉換，具有較高的分辨率和精度。

2. 雙通道設計：部分型號支持雙通道設計，可同時進行兩路信號的轉換，提高系統的靈活性和效率。

3. SPI接口：采用SPI串行接口進行數據輸入，通信簡便快速，適用于多種嵌入式系統。

4. 低功耗：采用低功耗設計和高效的電源管理技術，節省能源，延長電池壽命。

5. 內部參考電壓源：部分型號內置了參考電壓源，簡化了系統設計和布局，提高了系統的穩定性。

6. 小型封裝：采用小型封裝設計，體積小巧，適合于空間受限的應用場合。

這些特點使得 MCP4822-E/SN 數模轉換器在各種模擬信號處理和控制應用中得到了廣泛應用。

應用

Microchip MCP4822-E/SN 數模轉換器廣泛應用于以下領域：

1. 數據采集系統：用于模擬信號的數字化采集和處理，如傳感器信號采集、環境監測等。

2. 工業控制：用于控制系統中的模擬信號處理和控制，如電機控制、溫度控制等。

3. 儀器儀表：用于各種儀器儀表中的模擬信號轉換和處理，如示波器、信號發生器等。

4. 通信設備：用于通信系統中的信號調制和解調，如調制解調器、無線通信設備等。

5. 醫療設備：用于醫療設備中的模擬信號處理和控制，如心電圖儀、血壓監測儀等。

參數

以下是 MCP4822-E/SN 數模轉換器的主要參數：

• 分辨率：12位或10位

• 通道數：單通道或雙通道

• 接口類型：SPI或并行接口

• 供電電壓：通常為3.3V或5V

• 工作溫度范圍：通常為-40°C至+85°C

• 封裝類型：DIP、SOIC、SSOP等

這些參數可以根據具體的應用需求進行選擇和配置，以滿足不同應用場景下的模擬信號轉換和控制需求。

Microchip MCP4822-E/SN 數模轉換器具有高分辨率、雙通道設計、SPI接口等特點，在各種模擬信號處理和控制應用中發揮著重要作用。無論是數據采集系統的信號轉換，還是工業控制系統的信號處理，MCP4822-E/SN 都能夠提供穩定、高精度的轉換效果。
