安森美2N7002KT1G MOS管中文資料

來源:
2024-06-20
類別:基礎知識
eye 10
文章創建人 拍明芯城

安森美2N7002KT1G MOS管詳細介紹

安森美(ON Semiconductor)2N7002KT1G是一種N溝道增強型MOSFET(金屬氧化物半導體場效應晶體管),其主要用于開關和放大器應用。MOSFET是一種電壓控制的電子開關,因其高速開關特性和低導通電阻而廣泛應用于各類電子電路中。

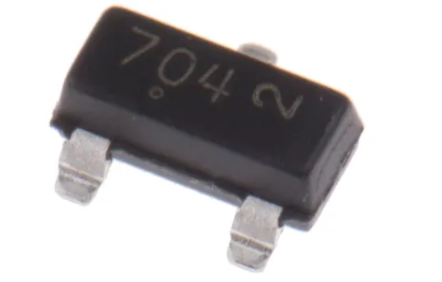

2N7002KT1G圖片

廠商名稱:ON安森美

元件分類:MOS管

中文描述: 功率場效應管,MOSFET,N溝道,60 V,380 mA,1.19 ohm,SOT-23,表面安裝

英文描述: Trans MOSFET N-CH 60V 0.38A 3-Pin SOT-23 T/R

數據手冊:http://www.kmzr.net.cn/data/k02-24422957-2N7002KT1G.html

在線購買:立即購買

2N7002KT1G中文參數

通道類型N晶體管配置
最大連續漏極電流380 mA最大柵源電壓-20 V、+20 V
最大漏源電壓60 V每片芯片元件數目1
封裝類型SOT-23最低工作溫度-55 °C
安裝類型表面貼裝最高工作溫度+150 °C
引腳數目3典型柵極電荷@Vgs0.7 nC @ 4.5 V
最大漏源電阻值2.5 Ω長度3.04mm
通道模式增強高度1.01mm
最大柵閾值電壓2.3V寬度1.4mm
最大功率耗散420 mW晶體管材料Si

2N7002KT1G概述

2N7002KT1G是一個N溝道小信號MOSFET,提供60V的漏極源極電壓和320mA的穩態漏極電流。它適用于低壓側負載開關,電平轉換電路,DC-DC轉換器,便攜式DSC和PDA應用。

低RDS(開啟)

表面貼裝

無鹵素

ESD保護

-55至150°C的工作結溫范圍

應用

便攜式器材,消費電子產品,電源管理,工業

工作原理

MOSFET的工作原理基于其三端結構:柵極(Gate)、漏極(Drain)和源極(Source)。N溝道增強型MOSFET的柵極與源極之間施加正電壓時,在半導體表面形成反型層,允許電子在漏極和源極之間導通。當柵極電壓超過閾值電壓(V_GS_th)時,形成導電通道,MOSFET進入導通狀態;當柵極電壓低于閾值電壓時,通道消失,MOSFET處于截止狀態。該器件的電流流動由漏極電壓(V_DS)和柵源電壓(V_GS)控制。

特點

2N7002KT1G MOS管具有以下特點:

  1. 低導通電阻(R_DS(on)):導通電阻低,減少了導通損耗,提高了效率。

  2. 高開關速度:能夠快速切換,適合高頻應用。

  3. 高輸入阻抗:柵極輸入阻抗高,減少了對前級驅動電路的負擔。

  4. 低門極電荷(Qg):柵極電荷低,降低了開關損耗和驅動功率需求。

  5. 高可靠性:耐高電壓和高電流,能夠在惡劣環境下穩定工作。

應用

2N7002KT1G MOS管廣泛應用于以下領域:

  1. 電源管理:用于DC-DC轉換器、開關電源和負載開關。

  2. 電機驅動:用于控制電機的開關和調速。

  3. 信號放大:在模擬電路中用于信號放大。

  4. 開關電路:在數字電路中用于邏輯電平轉換和開關控制。

  5. 保護電路:用于過壓保護和防反接保護。

參數

以下是2N7002KT1G的主要電氣參數和特性:

參數名稱參數值
漏源電壓(V_DS)60V
柵源電壓(V_GS)±20V
漏極電流(I_D)200mA
導通電阻(R_DS(on))最大2Ω@V_GS=10V
閾值電壓(V_GS(th))0.8V - 3V
漏源擊穿電壓(BVDSS)60V
柵極電荷(Qg)2nC
最大耗散功率(P_D)200mW
工作溫度范圍(T_J)-55°C 至 +150°C
封裝類型SOT-23
  1. 漏源電壓(V_DS):最大60V,這意味著該器件能承受的最大漏源電壓為60伏特。

  2. 柵源電壓(V_GS):最大±20V,指柵極和源極之間允許施加的最大電壓。

  3. 漏極電流(I_D):最大200mA,指漏極允許通過的最大電流。

  4. 導通電阻(R_DS(on)):最大值為2Ω(當V_GS=10V時),表明在導通狀態下的電阻值。

  5. 閾值電壓(V_GS(th)):在0.8V到3V之間,指MOSFET開始導通的柵源電壓。

  6. 漏源擊穿電壓(BVDSS):為60V,表示漏源間電壓超過此值時會發生擊穿。

  7. 柵極電荷(Qg):為2nC,指完全打開或關閉MOSFET所需的總柵電荷量。

  8. 最大耗散功率(P_D):為200mW,表示器件在規定條件下能夠耗散的最大功率。

  9. 工作溫度范圍(T_J):為-55°C至+150°C,指器件能夠正常工作的環境溫度范圍。

封裝與外觀

2N7002KT1G MOS管采用SOT-23封裝,具有小體積、高可靠性等特點。SOT-23封裝使其在電路板上占用空間小,適合高密度電路設計。

封裝的優點

  1. 體積小:適合小型化電子設備。

  2. 散熱性能好:良好的散熱性能,適合高功率應用。

  3. 高可靠性:封裝技術成熟,穩定性高。

綜上所述,安森美2N7002KT1G是一款性能優異、應用廣泛的N溝道增強型MOSFET,憑借其低導通電阻、高開關速度和高可靠性,在各種電子設備中得到了廣泛應用。無論是在電源管理、電機驅動還是信號放大和保護電路中,2N7002KT1G都表現出色,是現代電子電路設計中不可或缺的重要元件。
