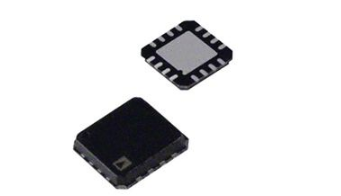

ADI AD8318ACPZ-REEL7 RF 檢測器中文資料

一、型號簡介

ADI（Analog Devices, Inc.）的AD8318ACPZ-REEL7是一款高精度、寬頻帶的對數放大器（Logarithmic Amplifier），適用于射頻（RF）信號的檢測和測量。該型號常用于需要寬動態范圍、快速響應和高精度的應用領域。

廠商名稱：ADI

元件分類：RF檢測器

中文描述： 芯片，射頻檢測器，12NS，LFCSP-16

英文描述： RF Detector 1MHz to 8000MHz 12dBm 16-Pin LFCSP EP T/R

在線購買：立即購買

AD8318ACPZ-REEL7中文參數

AD8318ACPZ-REEL7概述

AD8318ACPZ-REEL7是一款70dB解調對數檢波器/控制器，可將其輸入端的RF信號準確轉換為等效的分貝標度輸出。它在級聯的放大器鏈上采用了漸進式壓縮技術，該放大器的每個級均配有檢測器單元。該設備可以在測量或控制器模式下使用。它為1MHz至6GHz的信號保持準確的對數一致性，并在8GHz時提供有用的操作。該器件相對于環境溫度條件提供了前所未有的對數截距穩定性。它可以配置為向VGA提供控制電壓，例如功率放大器或VOUT引腳的測量輸出。由于該輸出可用于控制器應用，因此已特別注意將寬帶噪聲降至最低。在這種模式下，

1MHz至8GHz寬帶

55dB精度范圍內為±1.0dB

±0.5dB的穩定溫度

低噪聲測量/控制器輸出

10/12ns(下降/上升)脈沖響應時間

集成溫度傳感器

使用高速SiGe工藝制造

應用

射頻通信，信號處理，系統監控

二、型號類型

AD8318ACPZ-REEL7 是 ADI 公司 AD8318 系列中的一個重要型號。該系列還有其他類似型號，例如：

• AD8317：與AD8318類似，但具有不同的頻率范圍和檢測精度。

• AD8319：進一步擴展了頻率范圍，適用于更高頻率的應用。

• AD8318ACPZ：與AD8318ACPZ-REEL7基本相同，但包裝和交付方式不同。

這些型號在應用中有相似的工作原理和應用場景，但在性能參數和適用領域上存在一些差異。

三、工作原理

AD8318ACPZ-REEL7的工作原理基于對數放大技術。其內部核心由多個級聯的放大器和檢測器組成，能夠?qū)⑤斎氲腞F信號進行放大和整流，然后通過對數函數轉換成直流電壓輸出。具體工作步驟如下：

1. 輸入信號放大：RF信號首先進入輸入端，由內部的前置放大器進行放大。

2. 信號整流：放大的RF信號經過整流器，將高頻AC信號轉換為DC信號。

3. 對數放大：整流后的信號輸入到對數放大器，進行對數運算，生成與輸入信號功率成對數關系的輸出電壓。

4. 濾波與輸出：最后，經過濾波器的處理，穩定輸出電壓信號。

這種對數放大技術能夠?qū)⒎浅挼妮斎牍β史秶◤奈⑼叩酵呒?jí)別）轉換成線性范圍的電壓輸出，使其在信號強度變化很大的情況下依然能夠提供準確的檢測結果。

四、特點

AD8318ACPZ-REEL7具有以下顯著特點：

1. 寬頻帶范圍：其工作頻率范圍為1 MHz到8 GHz，覆蓋了從低頻到高頻的各種應用需求。

2. 寬動態范圍：具有95 dB的動態范圍，適用于檢測微弱到強大的RF信號。

3. 高精度：誤差小于±1 dB，保證了檢測結果的高精度和穩定性。

4. 快速響應時間：響應時間僅為13 ns，適合于高速信號檢測應用。

5. 低功耗：采用5 V電源供電，典型功耗為80 mW。

6. 小尺寸封裝：采用16引腳的LFCSP封裝，占用電路板面積小，適合緊湊型設計。

五、應用

AD8318ACPZ-REEL7廣泛應用于以下領域：

1. 無線通信：用于基站、無線網絡設備中的信號強度檢測和監控。

2. 雷達系統：用于檢測雷達回波信號的強度，進行目標識別和定位。

3. 醫療設備：應用于MRI（磁共振成像）等設備中，進行射頻信號檢測。

4. 測試與測量?jī)x器：用于頻譜分析儀、信號源等儀器中的功率測量和監控。

5. 電子戰：用于干擾信號強度的檢測和分析。

6. 衛星通信：用于衛星上行和下行鏈路中的信號功率檢測。

六、技術參數

AD8318ACPZ-REEL7的主要技術參數如下：

• 工作頻率范圍：1 MHz 至 8 GHz

• 動態范圍：95 dB

• 輸入阻抗：50 Ω

• 輸出電壓范圍：0.5 V 至 1.4 V

• 檢測精度：±1 dB

• 響應時間：13 ns

• 電源電壓：5 V

• 功耗：80 mW（典型值）

• 工作溫度范圍：-40°C 至 +85°C

• 封裝類型：16引腳 LFCSP

• ESD保護：具有±1.5 kV的靜電放電（ESD）保護

七、總結

ADI AD8318ACPZ-REEL7是一款高性能的RF檢測器，憑借其寬頻帶范圍、寬動態范圍、高精度和快速響應時間，廣泛應用于無線通信、雷達系統、醫療設備、測試與測量?jī)x器、電子戰和衛星通信等領域。其小尺寸封裝和低功耗特點，使其在各種緊湊型和低功耗應用中具有很高的實用價值。
