ON安森美MBR0520LT1G肖特基二極管中文資料

一、型號類型

ON安森美半導體（ON Semiconductor）生產的MBR0520LT1G是一款肖特基勢壘整流二極管。肖特基二極管因其低正向電壓降和快速恢復時間而廣泛應用于各種電子電路中。具體來說，MBR0520LT1G屬于肖特基二極管的微型封裝系列，適用于空間受限的應用場景。

廠商名稱：ON安森美

元件分類：肖特基二極管

中文描述： 肖特基整流器，20 V，500 mA，單，SOD-123，2引腳，385 mV

英文描述： Rectifier Diode Schottky 20V 0.5A 2-Pin SOD-123 T/R

數據手冊：http://www.kmzr.net.cn/data/k02-24421700-MBR0520LT1G.html

在線購買：立即購買

MBR0520LT1G中文參數

MBR0520LT1G概述

MBR0520LT1G為表面安裝單肖特基整流電源，SOD-123封裝.此設備用于低電壓，高頻率整流，續流和極性保護應用.

環氧模

汽車級AEC-Q101標準

應力保護保護環

最大重復性反向電壓Vrrm 20V

5.5A IFSM非重復性正向浪涌電流

(AV)正向電流IF:0.5A

工作結溫范圍:-65°C至125°C

0.385V最大正向電壓VF 0.5A

應用

電源管理，工業，便攜式器材，消費電子產品，車用

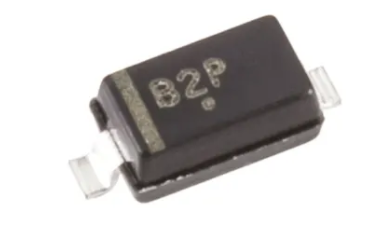

MBR0520LT1G引腳圖

1. 型號類型及相關型號

MBR0520LT1G屬于MBR系列，這個系列的肖特基二極管包括以下幾種常見型號：

• MBR0530T1G：最大反向電壓30V，最大平均正向電流0.5A。

• MBR0540T1G：最大反向電壓40V，最大平均正向電流0.5A。

• MBR0520LT1G：最大反向電壓20V，最大平均正向電流0.5A。

這些型號在反向電壓和正向電流的參數上有所不同，但在工作原理和應用場景上基本類似。

二、工作原理

肖特基二極管是一種基于金屬-半導體結的半導體器件。與傳統PN結二極管不同，肖特基二極管采用金屬與半導體的接觸作為結區。MBR0520LT1G的工作原理基于其肖特基勢壘，即金屬與N型半導體接觸形成的勢壘，具有以下幾個特點：

1. 低正向電壓降：由于肖特基二極管的勢壘高度低，正向電流通過時電壓降較低，通常在0.2V到0.3V之間。

2. 快速恢復時間：肖特基二極管由于沒有PN結的少子存儲效應，開關速度非?？?，通常在納秒級別。

3. 高頻特性：由于低正向電壓降和快速恢復時間，肖特基二極管在高頻應用中表現優異。

在具體應用中，MBR0520LT1G的這些特性使其特別適合用于高頻開關電源、快速脈沖電路和保護電路中。

三、特點

MBR0520LT1G肖特基二極管具有以下主要特點：

1. 低正向壓降：典型值約為0.3V，使其在低壓應用中具有較高的效率。

2. 快速開關速度：由于肖特基二極管的特性，MBR0520LT1G在高頻應用中具有極快的開關速度。

3. 低功耗：低正向壓降和快速恢復時間使其在使用過程中產生的功耗較低。

4. 小型封裝：MBR0520LT1G采用SOD-123封裝，尺寸小，適用于空間受限的應用場景。

5. 高可靠性：ON安森美半導體生產的MBR0520LT1G具有高可靠性和長壽命，適用于各種工業和消費類電子產品。

四、應用

MBR0520LT1G肖特基二極管廣泛應用于以下幾個方面：

1. 電源管理：由于其低正向壓降和快速恢復時間，MBR0520LT1G常用于開關電源、DC-DC轉換器和電池充電器中。

2. 高頻電路：肖特基二極管的高頻特性使其在高頻整流、混頻和檢測電路中表現優異。

3. 保護電路：MBR0520LT1G在各種保護電路中用作防反接保護和浪涌保護元件。

4. 汽車電子：在汽車電子應用中，MBR0520LT1G用于電源和信號整流，以及其他需要快速響應和低壓降的電路中。

5. 消費電子：如智能手機、平板電腦和其他便攜設備中的電源管理和保護電路。

五、參數

以下是MBR0520LT1G肖特基二極管的主要參數：

• 最大反向電壓 (VR)：20V

• 最大正向電流 (IF)：0.5A

• 最大正向電壓降 (VF)：0.385V（在IF = 0.5A時）

• 反向漏電流 (IR)：2mA（在VR = 20V時）

• 工作溫度范圍 (TJ)：-55°C至+125°C

• 封裝類型：SOD-123

這些參數展示了MBR0520LT1G在實際應用中的性能和限制。在設計電路時，工程師需要根據具體應用需求，選擇合適的肖特基二極管型號，并確保其工作在安全參數范圍內。

六、總結

MBR0520LT1G肖特基二極管憑借其低正向電壓降、快速開關速度、小型封裝和高可靠性，成為眾多電子電路設計中的理想選擇。其廣泛應用于電源管理、高頻電路、保護電路、汽車電子和消費電子等領域。設計工程師在選擇肖特基二極管時，應綜合考慮其工作原理、特點、應用和參數，以確保電路的高效、可靠運行。
